1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
1.1. Алюминиевая четырехсекционная шарнирная лестница серии
ТL применяется при работе на высоте в виде «двухсторонней
стремянки» 3,53 м, в виде «приставной лестницы» до 5,56 м.

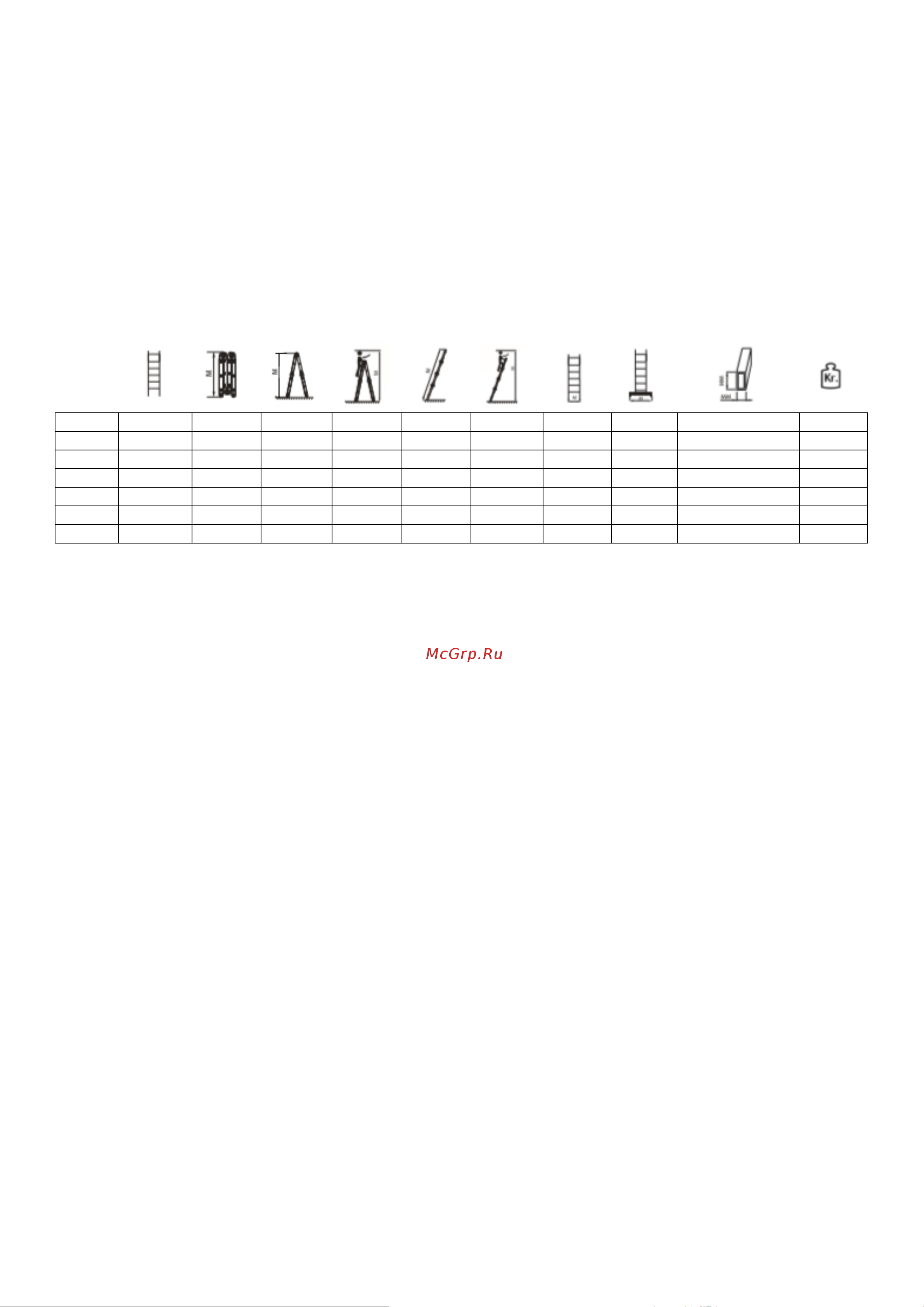

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Артикул
TL 4022
4х2
0,68
1,18
2,42
2,40
3,30
0,33
0,6
63х25
9,3
TL 4023
2х2+2х3
0,96
1,44
2,69
2,96
3,26
0,33
0,7
63х25
10,1
TL 4033
4х3
0,96
1,71
2,97
3,52
4,42
0,33
0,7
63х25
10,9
TL 4034
2х3+2х4
1,24
1,98
3,25
4,08
4,98
0,33
0,7
63х25
11,6
TL 4044
4х4
1,24
2,24
3,53
4,64
5,54
0,33
0,7
63х25
12,5
TL 4045
2х4+25
1,52
2,51
3,81
5,20
6,10
0,33
0,8
63х25/60,2х22,5
14,5
TL 4055
4х5
1,52
2,78
4,09
5,76
6,66
0,33
0,8
63х25/60,2х22,5
15,1
Примечание: на линейные размеры отклонение может составлять ±5мм, на вес изделия ±5%
3. КОМПЛЕКТ ПОСТАВКИ
Алюминиевая четырехсекционная шарнирная лестница шт……………..1
Стабилизатор с комплектом крепежа шт…………………………………..2
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.
4.1. Лестница состоит из четырех секций, последовательно
соединенных между собой стальными шарнирами с тремя углами
фиксации 35
0
, 105
0
и 180
0
,которые обеспечивают лестнице три
положения.
4.2. Лестница может использоваться в следующих положениях:
- Приставная лестница (соотношение секций 4:0);
- Λ-положение (соотношение секций 2:2);
- Г-положение (соотношение секций 3:1)
4.3 Преимущества лестницы:
- Многовариантность установки,
- Компактность в собранном (транспортном) состоянии, возможность
перевозки лестницы в багажном отделении легкового автомобиля.
4.4 Профиль лестницы изготовлен из алюминиевого сплава, в
соответствии с требованиями ГОСТ22233-2001, ступени выполнены с
рифлением.
