1. Назначение изделия

Кабель VSR LadAna предназначен для защиты от замерзания пластиковых,

металлопластиковых, металлических водопроводных труб.

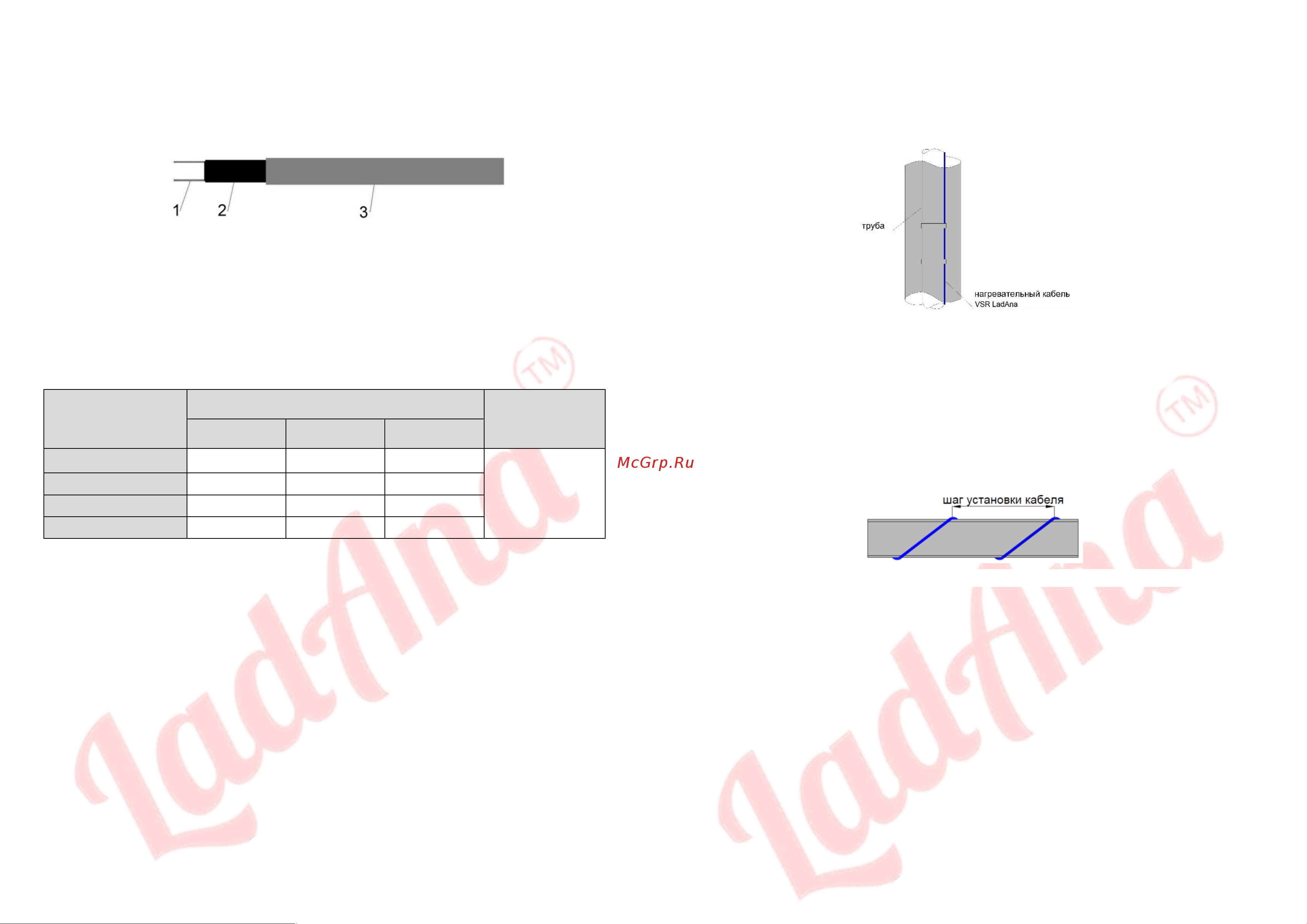

2. Конструктивные характеристики

1. Токоведущие жилы предназначены для подвода электрического тока к полимерной

матрице

2. Саморегулирующийся кабель – высокотехнологичный тепловыделяющий элемент,

служит основой конструкции

3. Внешняя огнестойкая оболочка из высокотемпературного термопластика

обеспечивает надежную защиту кабеля от температурных воздействий, влаги,

истирания, а также механических повреждений

3. Технические характеристики

Марка

кабеля

Максимальная длина кабеля, м

Размер (сечение

кабеля), мм

t +10 ºС,

16/30А

t 0 ºС,

16/30А

t -20 ºС,

16/30А

10 VSR

163/203

143/183

113/183

10,6*4,3

16 VSR

110/151

100/124

86/98

24 VSR

89/118

75/94

63/80

30 VSR

71/98

60/77

52/65

• Рабочее напряжение: 220В

• Максимальная поддерживаемая температура: +65˚С

• Максимальная допустимая температура: +65˚С

• Минимальная температура монтажа: 0˚С

• Максимальное сопротивление оплетки: ≤ 18.2 Ω/km

4. Описание и принцип работы кабеля VSR LadAna

Основой саморегулирующегося кабеля является полимерная полупроводниковая

матрица, запрессованная между двумя проводниками из медного многожильного

провода. Принцип работы матрицы заключается в способности изменять электрическое

сопротивление, в зависимости от собственной температуры.

Кабель не нагревается до максимальных значений там, где это не требуется, и не

расходует напрасно электрическую энергию.

5. Способы укладки кабеля VSR LadAna

1. На трубопровод линейным методом

В этом случае длина системы обогрева такая же, как длина трубы. Это подходит для

коммуникаций с небольшим диаметром. Для больших диаметров, с другой стороны,

укладывается второй тёплый кабель для труб или применяется второй способ

установки. Кабель протягивается по одной стенке трубы и крепится через каждые 30 см

клейкой стекловолоконной лентой или пластиковыми хомутами, которые выдерживают

рабочую температуру кабеля.

Внимание! Крепление кабеля с помощью металлических хомутов запрещено.

2. На трубопровод спиральным методом

В этом случае система обогрева значительно длиннее, чем труба, так как обматывается

вокруг трубопровода по спирали. Такой вариант обеспечивает больший контакт с

трубой и поэтому лучших обогрев, но расход кабеля увеличивается, в зависимости от

шага спирали.

Внимание! Перехлест и пересечение кабеля недопустимы.

6. Условия монтажа и эксплуатации:

Кабель VSR LadAna не требует сервисного обслуживания в течение всего срока

эксплуатации. Запрещается самостоятельно вносить изменения в конструкцию кабеля

VSR LadAna. Температура защищаемой трубы не должна превышать 60°С.

Минимальная температура окружающей среды не ниже -40°С. Во избежание заломов

изоляции монтаж греющего кабеля рекомендуется производить при плюсовых

температурах. В период плюсовых температур греющий кабель необходимо отключать

от сети 220В. Кабель VSR LadAna нельзя устанавливать в трубы, где защитная

оболочка будет подвергаться механическим повреждениям (сжатию, растяжению,

постоянному перетиранию, воздействию острых краев). Запрещается сгибать и

фиксировать питающий кабель и соединительную муфту сальником. Кабель VSR

LadAna рекомендовано подключать с использованием устройства защитного

отключения (УЗО), подобранным в соответствии с ПЭУ. Наличие данного оборудования

гарантирует безопасное функционирование системы. Трубы по возможности должны

быть теплоизолированные, так как это значительно уменьшит теплопотери.
