STOUT Svs-0040-0150251
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
STOUT Редакция № 1 Дата: 15.11.2022

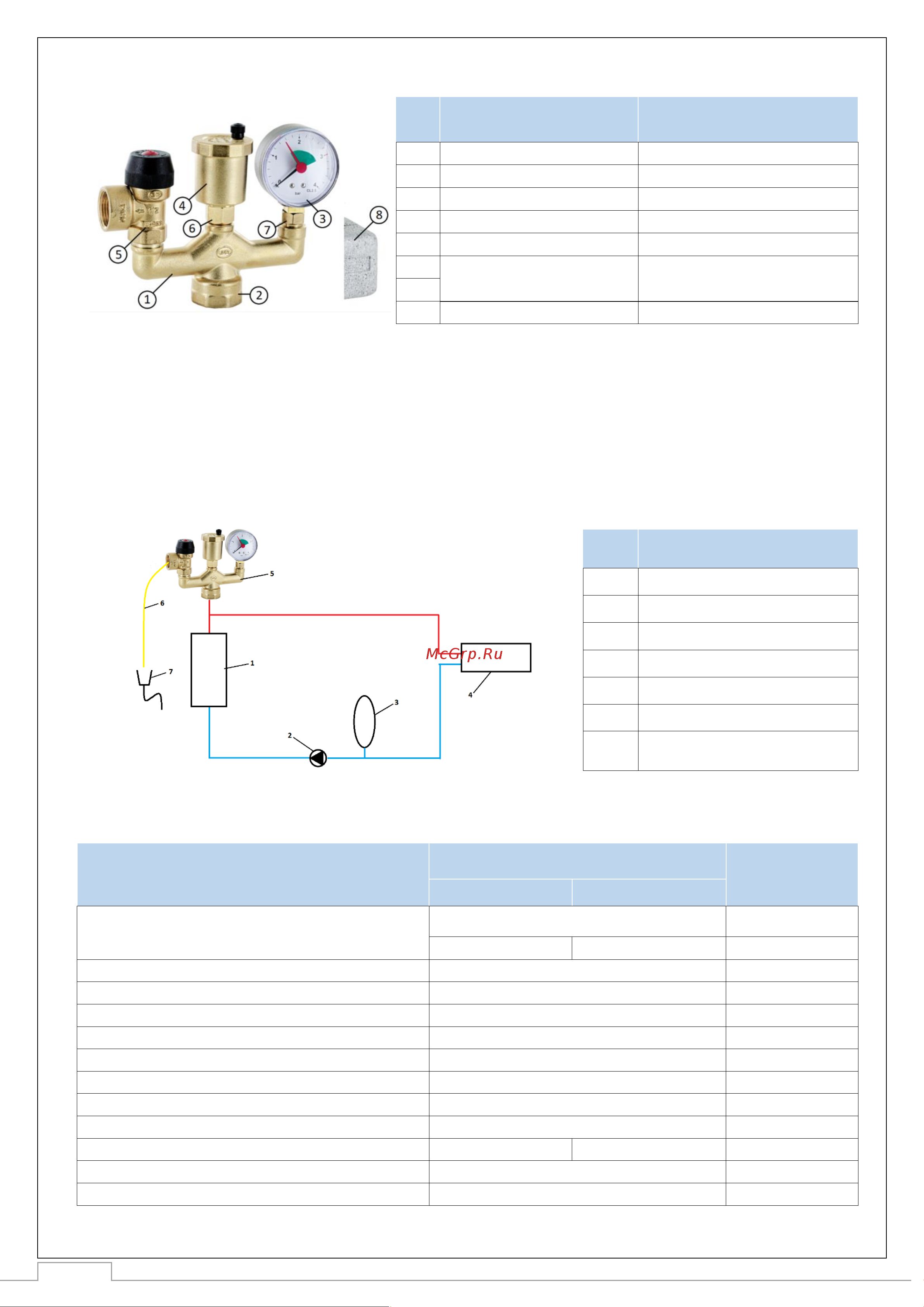

3
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
1
Консоль
Латунь
2
Присоединительный патрубок
Латунь
3
Манометр
Ø 63, диапазон измерения 0 – 4 бар
4
Автоматический воздухоотводчик
Латунь
5
Предохранительный клапан
Латунь
6
Пружинный отсечной клапан
Латунь
7
8
Теплоизоляция
Вспененный пенополистирол (EPS)
3.2. ПРИМЕР УСТАНОВКИ ГРУППЫ БЕЗОПАСНОСТИ В СИСТЕМЕ ОТОПЛЕНИЯ
Группа безопасности выполняет следующие функции:
• защиту от превышения давления в системе;
• отвод из системы воздуха;
• индикацию давления в системе на уровне манометра.
ПОЗ.
НАИМЕНОВАНИЕ
1
Котел
2
Насос
3
Расширительный бак
4
Система отопления
5
Группа безопасности для котлов
6
Сбросной шланг
7
Система канализации
3.3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППЫ БЕЗОПАСНОСТИ
НАИМЕНОВАНИЕ ПАРАМЕТРА
ЗНАЧЕНИЕ
ПРИМЕЧАНИЕ
SVS-0040-015025
SVS-0040-055032
Комплектация
С автоматическим воздухоотводчиком,
предохранительным клапаном и манометром
Без теплоизоляции
Теплоизоляционный кожух
Регулируемая среда
Вода или водный раствор гликолей (до 50%)
Тепловая мощность котла, кВт
До 50
Номинальное давление PN, бар
10
Макс. температура рабочей среды Т
макс
,
о
С
110
Фиксированная настройка сбросного давления Р
Н
, бар
3,0
Условная пропускная способность клапана, л/мин
4 072
Полностью открытого
Производительность воздухоотводчика, л/мин
45
Воздух
Диапазон измерения шкалы манометра, бар
0 – 4
Ø корпуса 63 мм
Класс огнезащиты теплоизоляции
-
В2
Температура транспортировки и хранения,
о
С
От -30 до +50
Средний срок службы, лет
10
