5

4

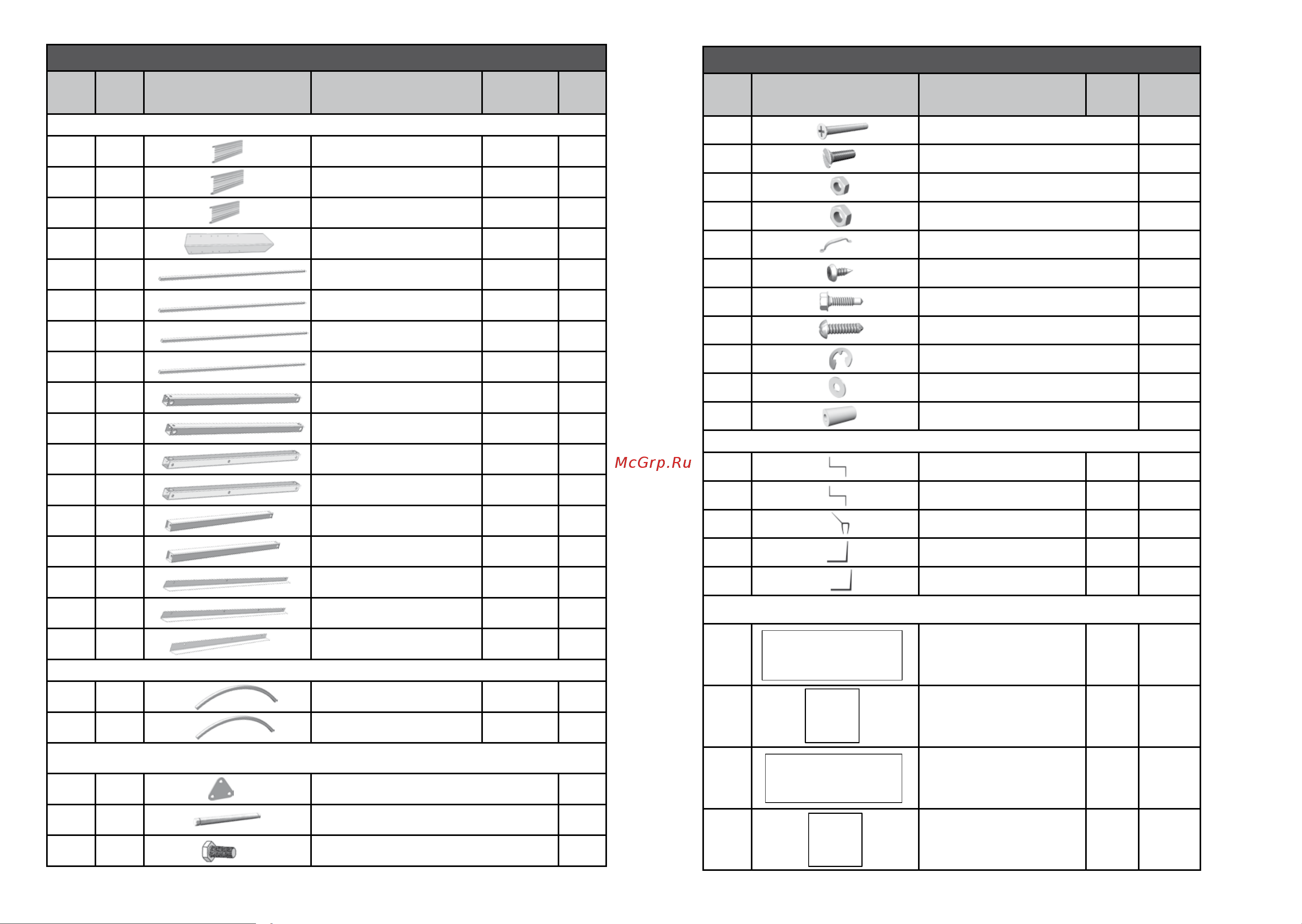

Комплектация детальная «ГРЯДКА ХЛЕБНИЦА»

№ вид наименование

длина,

м

количе-

ство, шт.

23

Винт М4х35

4

24

Винт М6х25

20

25

Гайка М4

4

26

Гайка М6

4

27

Ручка

2

28

Саморез 3,5х9,5

48

29

Саморез 4.8х19 сверло

76

30

Саморез 4.8х19 сверло

18

31

Шайба стопорная

8

32

Шайба 6

4

33

Втулка резиновая

2

4 пакет

34

Уплотнитель под крышка-

ми

1,75 2

35

Уплотнитель под крышка-

ми

0,47 2

36

Уплотнитель внутренней

крышки

0,4 2

37

Уплотнитель между крыш-

ками

1,69 1

38

Уплотнитель между крыш-

ками

0,44 2

поликарбонат

39

Поликарбонат наружной

крышки

1,75

х

0,76

1

40

Поликарбонат боковины

наружной крышки

0,47

х

0,47

2

41

Поликарбонат внутрен-

ней крышки

1,7

х

0,7

1

42

Поликарбонат боковины

внутренней крышки

0,44

х

0,44

2

Комплектация детальная «ГРЯДКА ХЛЕБНИЦА»

№

марки-

ровка

вид наименование длина, м

коли-

чество,

шт.

1 пакет

1

2

Продольная доска

1,75

4

2

1

Поперечная правая доска

0,8 2

3

1-1

Поперечная левая доска

0,8 2

4

19

Угловая накладка

0,6 4

5

17

Прогон внутренний для

ручки

1,64 1

6

12

Прогон внутренний

1,64 1

7

5

Прогон для ручки

1,7 1

8

3

Прогон

1,7 1

9

8

Радиус большой дуги пра-

вый

0,47 1

10

8-1

Радиус большой дуги ле-

вый

0,47 1

11

11

Радиус малой дуги правый

0,44 1

12

11-1

Радиус малой дуги левый

0,44 1

13

7

Радиус большой дуги

вертикальный

0,45 2

14

10

Радиус малой дуги

вертикальный

0,42 2

15

-

Уголок для поликарбоната

боковой

0,88

4

16

-

Уголок для поликарбоната

боковой

0,85 4

17

-

Уголок для поликарбоната

наружной крышки

0,45 2

2 пакет

18

6

Дуга большая

0,7 2

19

9

Дуга малая

0,64 2

3 пакет

20

-

Пластина

2

21

-

Ось

4

22

-

Болт М6х14

4

D

B

A

С
