22. ПРОВОДНЫЕ ДАТЧИКИ ТЕМПЕРАТУРЫ

Подключение датчиков

Помимо встроенного датчика температуры к Контроллеру Телеметрика Т3N

можно подключить до 15 проводных датчиков температуры. Датчики измеряют

температуру в диапазоне от -50 °С до +85 °С.

В зависимости от исполнения, устройство может комплектоваться или не

комплектоваться дополнительными проводными датчиками.

Кабели от датчиков температуры не рекомендуется прокладывать вблизи

кабелей и проводов высокого напряжения (220 В, 380 В) во избежание наведения

помех.

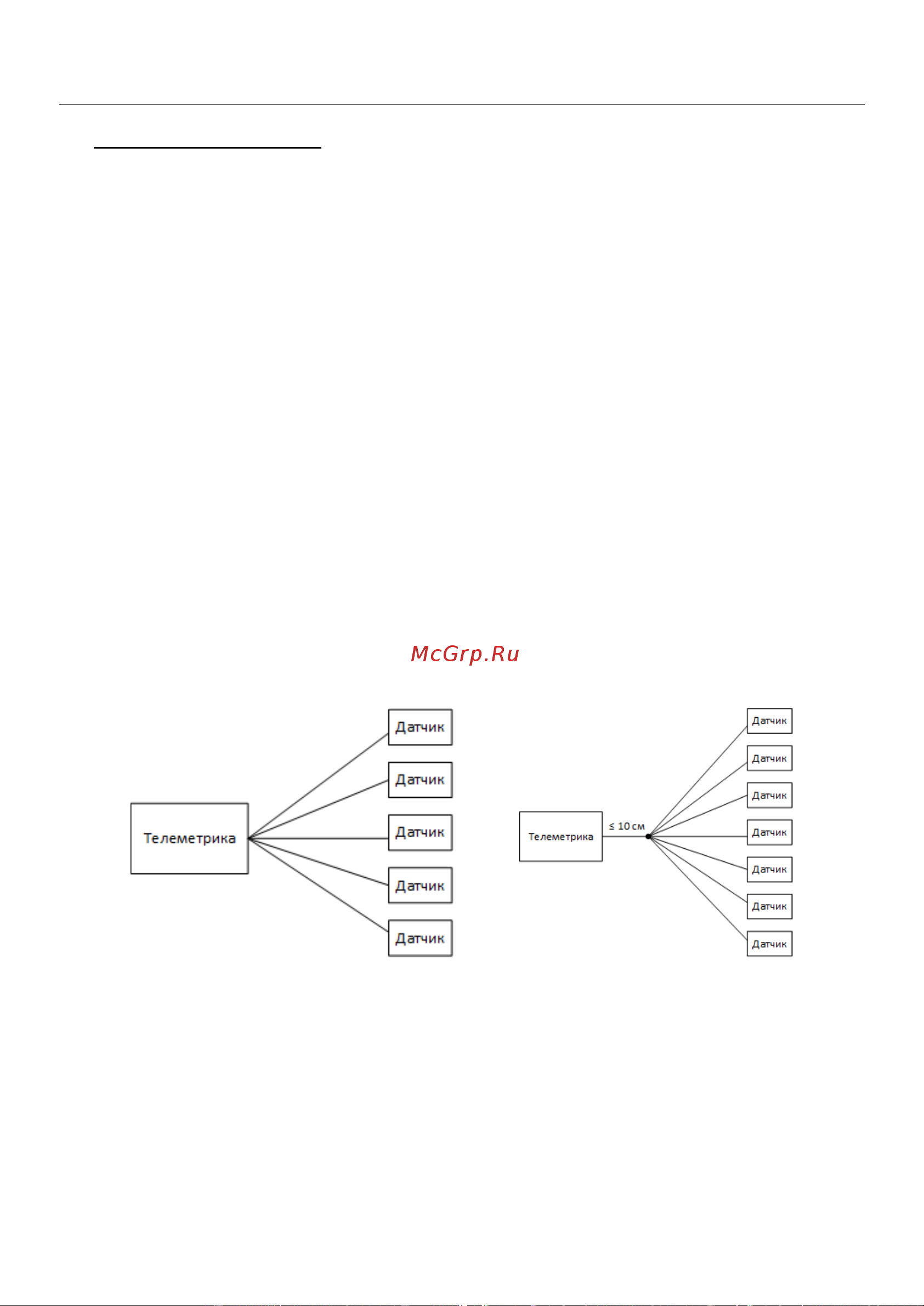

Термодатчики подключаются по топологии «звезда» (параллельно), т.е. провода

от всех датчиков соединяются в разъёме прибора. При данном типе подключения

суммарная длина кабелей всех датчиков не должна превышать 90 метров.

При подключении большого числа датчиков, допускается небольшое ответвление

кабеля от клеммной колодки прибора до точки соединения кабелей датчиков. Такое

ответвление не должно превышать 10 см.

Провода от датчиков подключаются в клеммы №16 и №17 (подписаны G и 1W

соответственно).
