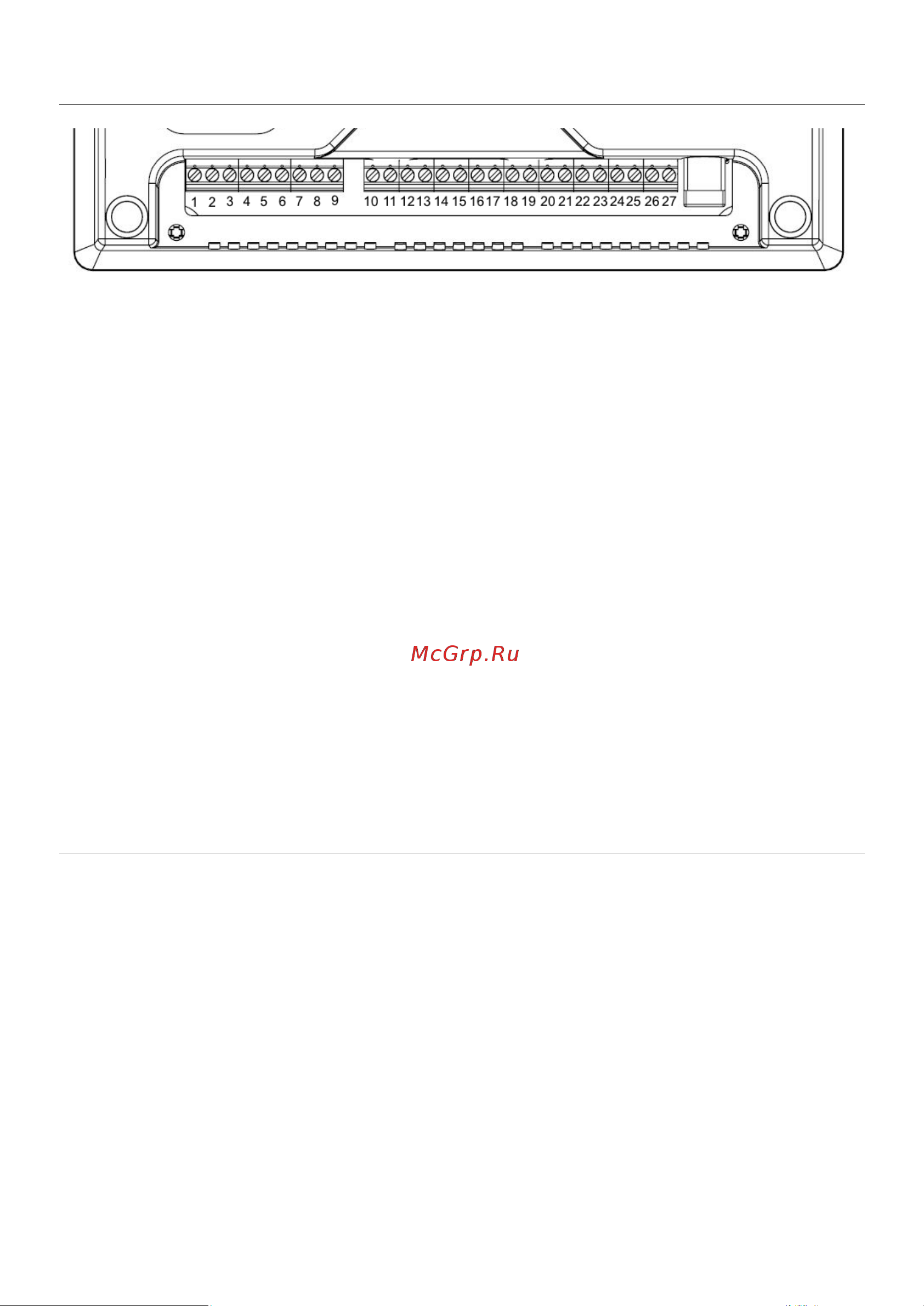

5. НАЗНАЧЕНИЕ КЛЕММ ВНЕШНИХ ПОДКЛЮЧЕНИЙ

Внимание!

Обозначение клемм показано в вертикальном монтажном положении прибора

1. Выход №1, клемма реле НЗ (NC)

2. Выход №1, клемма реле ОБЩ (COM)

3. Выход №1, клемма реле НР (NO)

4. Выход №2, клемма реле НЗ (NC)

5. Выход №2, клемма реле ОБЩ (COM)

6. Выход №2, клемма реле НР (NO)

7. Выход №3, клемма реле НЗ (NC)

8. Выход №3, клемма реле ОБЩ (COM)

9. Выход №3, клемма реле НР (NO)

10. Дискретный вход №1 (от кл. 25)

11. Дискретный вход №2 (от кл. 25)

12. Дискретный вход №3 (от кл. 25)

13. не используется

14. не используется

15. не используется

16. Датчики температуры, клемма G (минус)

17. Датчики температуры, клемма 1W (плюс)

18. не используется

19. не используется

20. Интерфейс OpenTherm

21. Интерфейс OpenTherm

22. Выход №4, 12В (минус)

23. Выход №5, 12В (минус)

24. Выход №6, 12В (минус)

25. Общая клемма +12В (плюс)

26. Внешняя АКБ 12В (плюс)

27. Внешняя АКБ 12В (минус)

6. НАЗНАЧЕНИЕ КОНТРОЛЬНЫХ ИНДИКАТОРОВ

- Индикатор 1 (Зелёный) – Индикатор наличия питания и подключения к сотовой

сети. При наличии питания и при успешном соединении с сотовой сетью индикатор

светится зелёным цветом. В момент регистрации в сотовой сети индикатор мигает не

более минуты. Если мигание продолжается более продолжительное время – это

означает, что прибор не может подключиться к сотовой сети. В этом случае

необходимо проверить -активирована ли сим-карта, правильно ли она установлена в

слоте, а также достаточен ли уровень сигнала оператора сотовой связи.

- Индикатор 2 (Жёлтый) – Индикатор мигает желтым цветом при выполнении

прибором системных действий.

- Индикатор 3 (Красный) – Индикатор светится красным цветом при возникновении

событий, требующих внимания пользователя, такие как ошибки подключения

датчиков, неисправности и прочее. При обнаружении светящегося красного
