Разъем для батареи

ОБЩЕЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПРИМЕЧАНИЕ :

Информация, содержащаяся в этом руководстве, предназначена для безопаснои

эксплуатации монтажного пистолета. На некоторых иллюстрациях в данном Руководстве

могут быть показаны детали, которые отличаются от деталеи на Вашем инструменте.

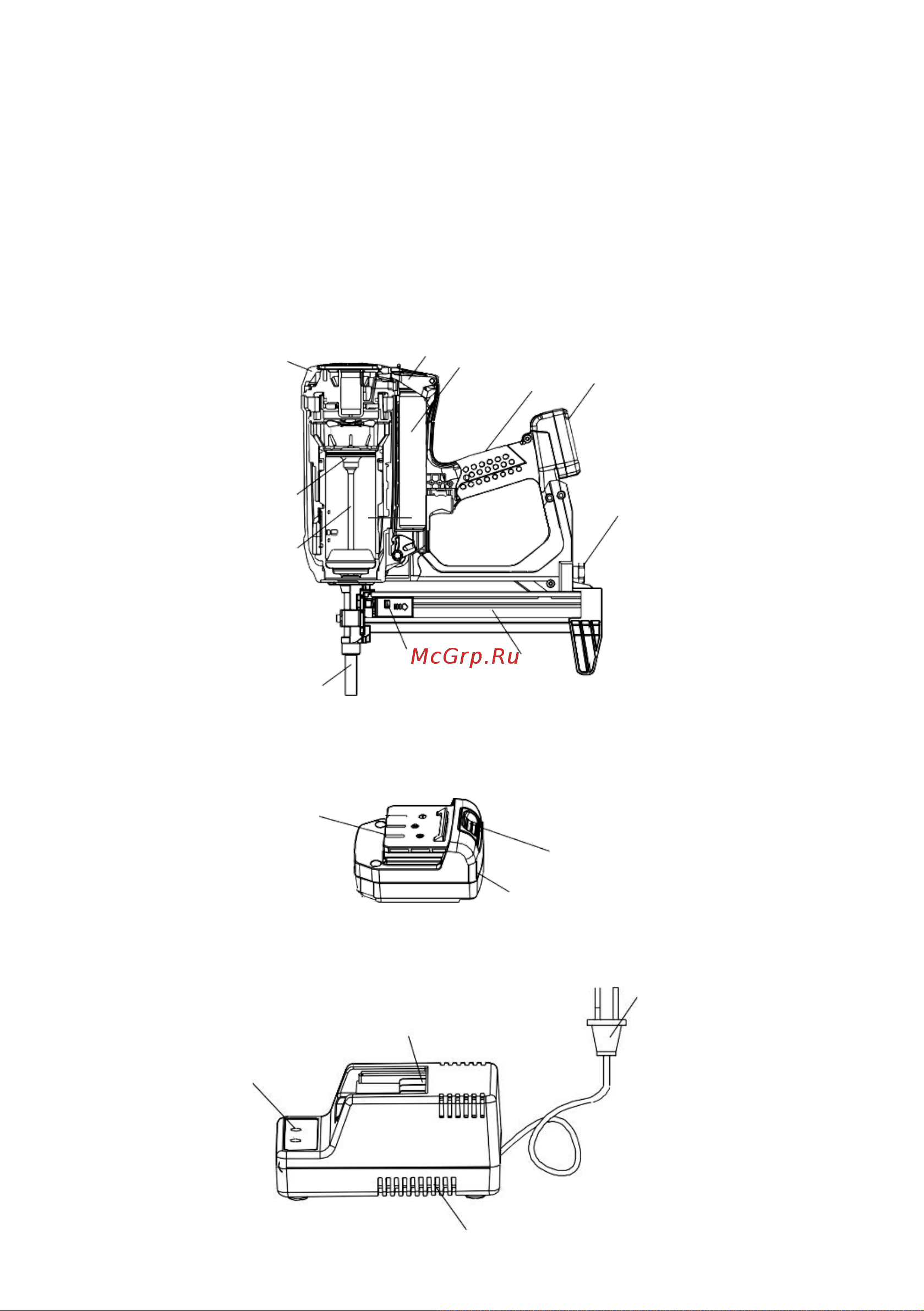

ОСНОВНЫЕ УЗЛЫ

Газовый монтажный пистолет по бетону

ЗАРЯДКА ГВОЗДЕЙ

Во время зарядки гвоздей в магазин:

1. Не нажимайте на курок

2. Не давите на направитель

3. Держите инструмент направителем вниз

4. Используйте кассеты из 3-хгвоздей и более

Щаги по зарядке пистолета

А. Отодвигайте каретку гвоздей до фиксации

Верхняя

крышка

Крышка топливного элемента

Баллон

укоятка

Батарея

Поршень

Поршень в сборе

Направитель

Каретка

Магазин

Стопорный

болт

Каретка

(1)

Нажмите на каретку

и переместите ее к кассете

с гвоздями

Аккумуляторная батарея

Клемма

Фиксатор

Батарея

Нажмите

Зарядное устройст

во

Вилка

Индикатор

Опустите

Вентиляционные отверстия
