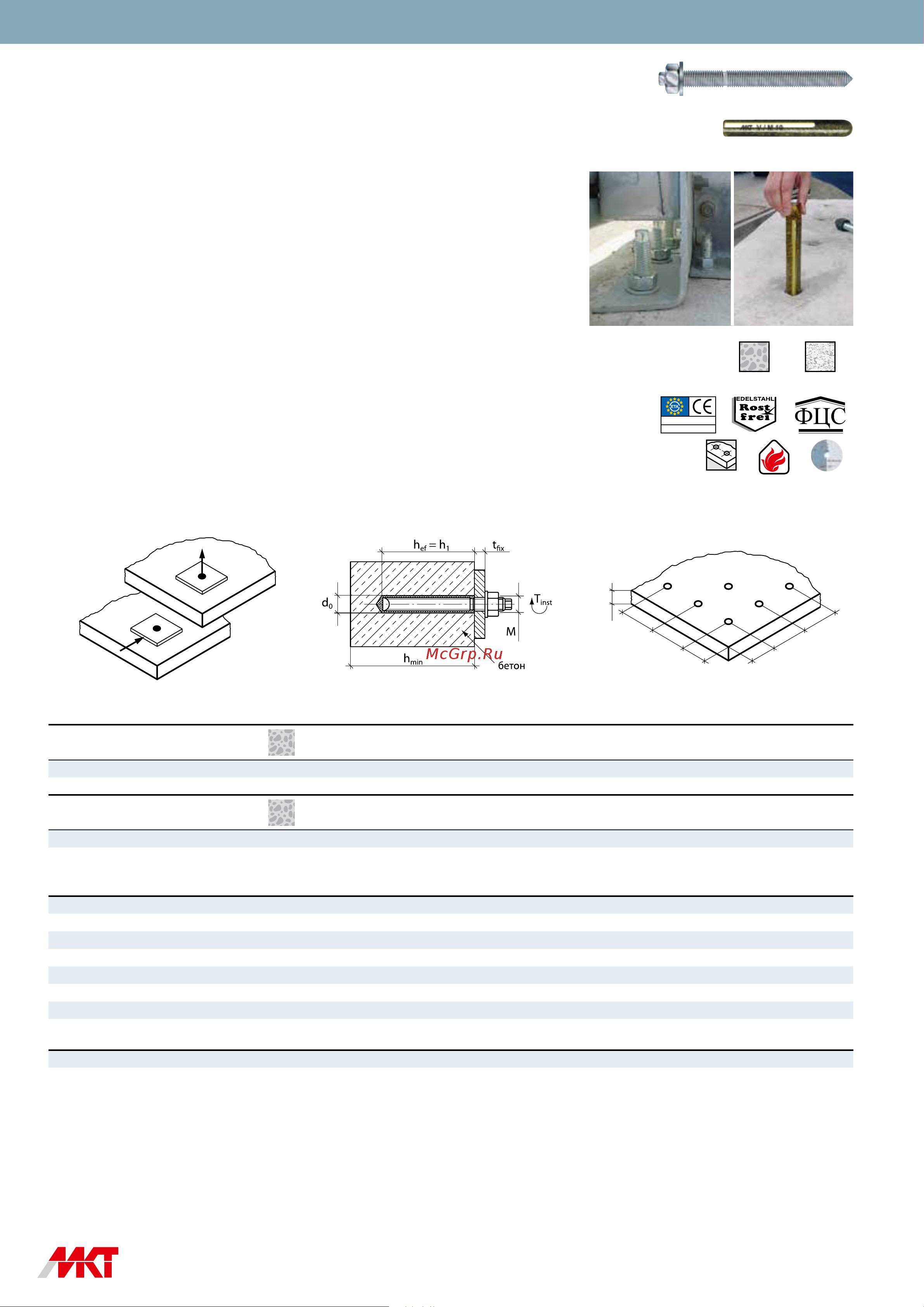

Химические анкеры

Назначение: для установки в сжатой зоне бетона и природный камень.

Матеpиал: капсула V-P — химический двухкомпонентный состав. Шпилька V-A — сталь

класса 5.8, оцинкованная версия ≥ 5 мкм, горячеоцинкованная версия ≥ 45 мкм, нержа-

веющая сталь A4 (кислотостойкая аустенитная сталь типа AISI 316, отечественный ана-

лог 10Х17Н13М2Т ГОСТ 5949-75).

Свойства: два компонента, содеpжащиеся в капсуле, смешиваются пpи закpучивании

шпильки, застывают и обpазуют пpочное кpепление. Анкеp удеpживает нагpузку за счет

молекуляpных сил тpения. Данный тип кpепления не подвеpгается pасклиниванию, по-

этому может использоваться пpи малых межосевых и кpаевых pасстояниях. Может ис-

пользоваться в стаpом и влажном бетоне. Каждый диаметр имеет фиксированную глу-

бину установки. Данный клеевой состав герметично заполняет зазор между шпилькой

и бетоном пpи установке анкеpа. Высокий уровень безопасности. Допускается установ-

ка в отверстия, выполненные алмазным бурением.

Пpименение: крепление шумозащитных экранов, барьерных ограждений, стоек ка-

бельного хода, установка оборудования, кранбалок, колонн. Часто применяется при

реконструкции и новом строительстве мостов, тоннелей и метро. Широко использует-

ся для крепления станков, строительного оборудования, автомобильных подъемников

и стеллажей.

Расчет клеевого анкера V с резьбовыми шпильками V-A ведется согласно СТО 36554501-

048-2016* и Книге 4 «Нормированные параметры и коэффициенты для расчета анке-

ров МКТ».

Расчетная нагрузка, одиночное крепление

Сжатая

зона бетона

Класс

бетона

V-A (оцинкованная сталь класса 5.8)

M8 M10 M12 M14* M16 M20 M24 M30*

Вырыв, N

C 20/25 (кН) 11,1 16,7 22,3 16,8 27,7 41,7 50,0 84,0

Срез, V

C 20/25 (кН) 7,3 11,6 16,8 16,8 31,4 49,0 70,6 84,0

Сжатая

зона бетона

Класс

бетона

V-A A4 (нержавеющая сталь A4)

M8 M10 M12 M14* M16 M20 M24 M30*

Вырыв, N

C 20/25 (кН) 11,1 16,7 22,2 16,8 27,7 41,7 50,0 84,0

Срез, V

C 20/25 (кН) 8,2 13,0 18,9 16,8 35,2 55,0 79,2 84,0

Параметры установки анкера в бетон

Диаметр отверстия в бетоне d

(мм) 10 12 14 16 18 25 28 35

Диаметр отверстия в закрепляемой пластине d

(мм) 9 12 14 16 18 22 26 33

Глубина отверстия h

(мм) 80 90 110 120 125 170 210 280

Момент затяжки T

inst

(Нм) 10 20 40 60 80 120 180 400

Размер гайки под ключ sw (мм) 13 17 19 22 24 30 36 46

Минимальная толщина бетона h

min

(мм) 110 120 140 170 160 220 260 330

Эффективная глубина посадки h

(мм) 80 90 110 120 125 170 210 280

Осевое расстояние между анкерами и расстояние от оси анкера до кромки бетона

Минимальное осевое расстояние s

min

(мм) 40 45 55 120 65 85 105 280

Минимальное расстояние до кромки бетона c

min

(мм) 40 45 55 60 65 85 105 140

* Данные от фирмы-производителя.

min

Клеевой анкер V

Химическая капсула V-P + шпилька V-A

Оцинкованная версия, ≥ 5 мкм / Горячее цинкование, ≥ 45 мкм / Нерж. сталь A4

Шпилька V-A

Капсула V-P

Бетон Природный

камень

European Technical Approval —

Option 8

ETA-05/0231

R30–R120

M8–M12

M16–M24
