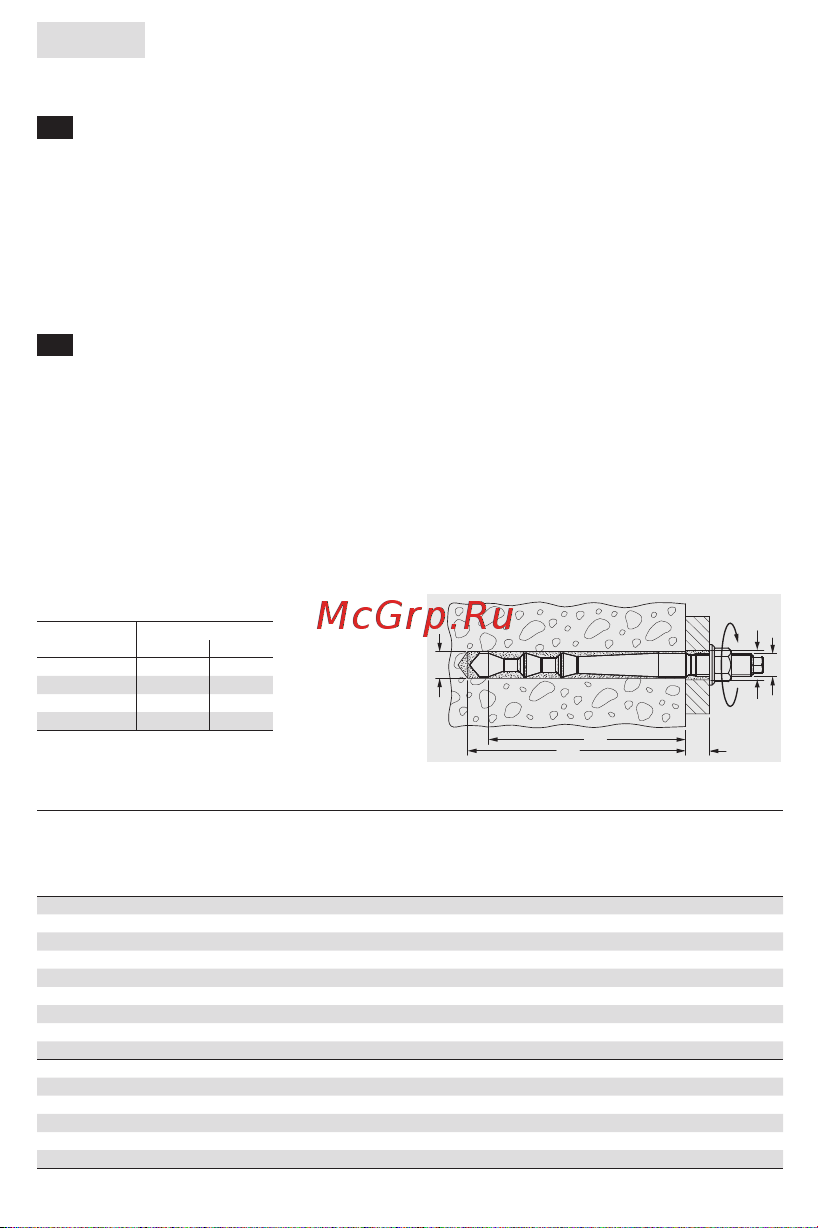

Patron FHB II - A L · FHB II - A S

Vid bearbetning med FHB II-patroner rekommenderar vi insättningsdonet RA-SDS (Art.-nr. 62420).

D I

Förmontage med patron, förankringsstänger FHB II - A S och FHB II - A L

1. Borra hål. En borrhålsrengöring behövs inte.

2. FHB II-patronen sätts in. FHB II-förankringsstång och tillhörande FHB II-patron se tabelle 3.

3. Montage förankringsstång. Förankringsstången införs vridande/slående, med lämplig hammarborr-

maskin (se tabell) under användning av bifogad insättningsskruv. Till detta ska vårt insättningsverktyg RA-SDS

användas. När insättningsdjupmarkeringen fluktar med betongytan: STOPP ! När insättningsdjupmarkeringen

nås måste bruk träda ut vid betongytan. Okulär besiktning ! Om så ej är fallet dras FHB II-förakringsstången

omedelbart ut och monteras på nytt efter insättning av en andra FHB II-patron

4. Härdningstider. Patronbrukets härdningstider skall beaktas (se tabell 2). Påskruvning av monteringsdelen.

För montagekontroll skall det i tabell 3 angivna vridmomentent Tinst appliceras.

D II

Genomsticksmontage med patron endast med förankringsstång FHB II - A S

1. Borra hål. En borrhålsrengöring behövs inte.

2. FHB II-patronen sätts in. FHB II-förankringsstång och tillhörande FHB II-patron se tabell 3.

3. Montage förankringsstång. Förankringsstången införs vridande/slående, med lämplig hammarborr-

maskin (se tabell) under användning av bifogad insättningsskruv. Till detta ska vårt insättningsverktyg RA-SDS

användas. När insättningsdjupmarkeringen fluktar med betongytan: STOPP ! När insättningsdjupmarkeringen

nås måste bruk träda ut vid betongytan. Okulär besiktning ! Om så ej är fallet dras FHB II-förakringsstången

omedelbart ut och monteras på nytt efter insättning av en andra FHB II-patron

4. Härdningstider. Beakta patronbrukets härdningstider (se tabell 2). Skruva fast montagedelen. Använd

vridmomentet T

inst

(tabell 3) till montagekontrollen.

Tabell 3 Monteringsvärden injektions- och patronsystem:

Borr-

djup

Genom-

sticks-

hål

Ø d

Förank-

rings-

djup

Vrid-

moment

inst

Nyckel-

vidd

Borste BS

Injek-

tion

skaldelar

bruk

Rek.

borr ham-

mare

Patron

tillhöranda

brukpatron

FHB II-P/

FHB II-PF

Mått [mm] [mm] [mm] [mm] [Nm] [–] Ø mm Art.-nr.

[–] [kg]

FHB II - AL M 8 x 60 10 75 9 60 15 13 10 78178 3 2–3 8 x 60

FHB II - AL M10 x 95 12 110 12 95 20 17 12 78179 5 2–3 10 x 95

FHB II - AL M12 x 100 14 115 14 100 40 19 14 78180 6 2–3 12 x 100

FHB II - AL M12 x 120 14 135 14 120 40 19 14 78180 7 2–3 12 x 120

FHB II - AL M16 x 125 18 145 18 125 60 24 16/18 78181 9 2–3 16 x 125

FHB II - AL M16 x 145 18 165 18 145 60 24 16/18 78181 11 2–3 16 x 145

FHB II - AL M16 x 160 18 175 18 160 60 24 16/18 78181 13 4–5 16 x 160

FHB II - AL M20 x 210 25 235 22 210 100 30 25 97806 33 4–5 20 x 210

FHB II - AL M24 x 210 25 235 26 210 100 36 25 97806 33 4–5 24 x 210

FHB II - AS M10 x 60 10 75 12 60 15 17 10 78178 3 2–3 10 x 60

FHB II - AS M10 x 75 10 90 12 75 15 17 10 78178 4 2–3 10 x 75

FHB II - AS M12 x 75 12 90 14 75 30 19 12 78179 4 2–3 12 x 75

FHB II - AS M16 x 95 16 110 18 95 50 24 16/18 78181 8 4–5 16 x 95

FHB II - AS M20 x 170 25 190 22 170 100 30 25 97806 26 4–5 20 x 170

FHB II - AS M24 x 170 25 190 26 170 100 36 25 97806 26 4–5 24 x 170

OBSERVERA:

I våt betong

och vattenfyllt

borrhål ska

härdnings tiderna

dubblas !

Tabell 2 Härdningstider patron

Temperatur

ºC

Härdningstid i minuter

FHB II-P FHB II-PF*

– 5 240 8

+ 0 45 6

+ 10 20 4

≥ + 20 10 2

* Max. patrontemperatur +30 °C.

ﬁx

inst
