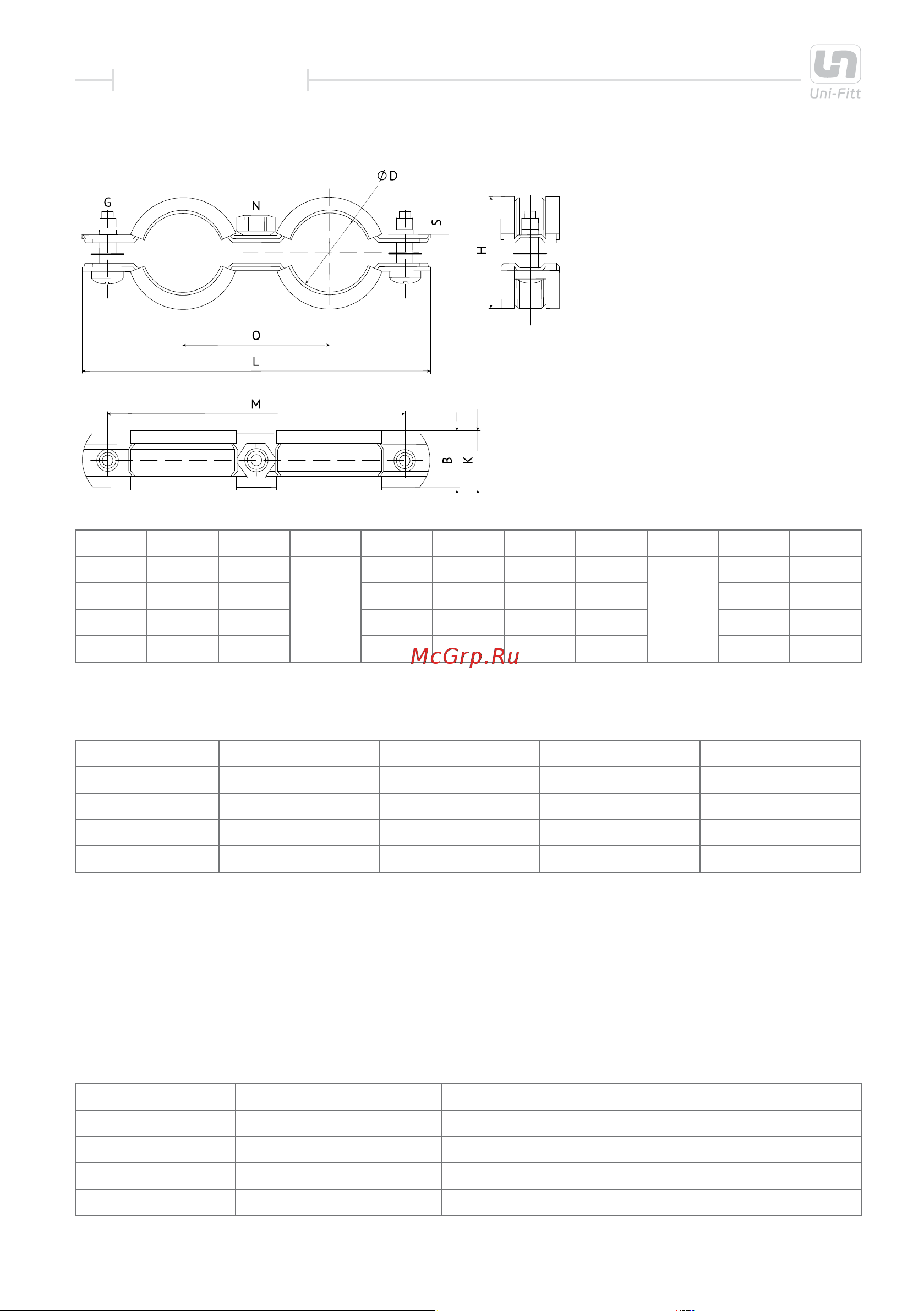

ТЕХНИЧЕСКИЙ ПАСПОРТ

Двойные хомуты поставляются в комплектации хомут и шпилька с дюбелем.

Размер D, мм S x B G, мм N, мм O, мм L, мм M, мм K, мм H, мм Вес, г

3/8" 15-19 1,2x20

M6x14

M8 45 112 96

23-31 63,7

1/2" 20-24 1,2x20 M8 50 124 105 28-35 72,7

3/4" 25-29 1,2x20 M8 55 136 117 33-42 81,31

1" 32-37 1,2x20 M8 65 153 135 40-50 93,33

Хомут двойной для труб с резиновым уплотнителем, шпилькой и дюбелем

Артикул Диаметр трубы Гайка Дюбель Шпилька

850D1800 3/8" M8 10 x 50 M8 x 70

850D2800 1/2" M8 10 x 50 M8 x 70

850D3800 3/4" M8 10 x 50 M8 x 70

850D4800 1" M8 10 x 50 M8 x 80

. Указания по монтажу

Монтаж трубопроводов начинают с разметки точек будущего крепления. В выбранных

местах устанавливают шпильки с метрической резьбой. Полукольцо хомута с приварен-

ной гайкой закрепляют на шпильке, затем устанавливают трубу и при помощи винтов фик-

сируют вторым полукольцом хомута.

При монтаже следует учитывать значения нагрузки на хомут сантехнический:

Размер Полезная нагрузка, кН Максимально рекомендуемая нагрузка, кН

3/8" - 1" 0,75 1,3

1 1/4" - 2" 1,18 1,6

2 1/2" - 3" 1,40 2,3

4" 1,90 2,6
