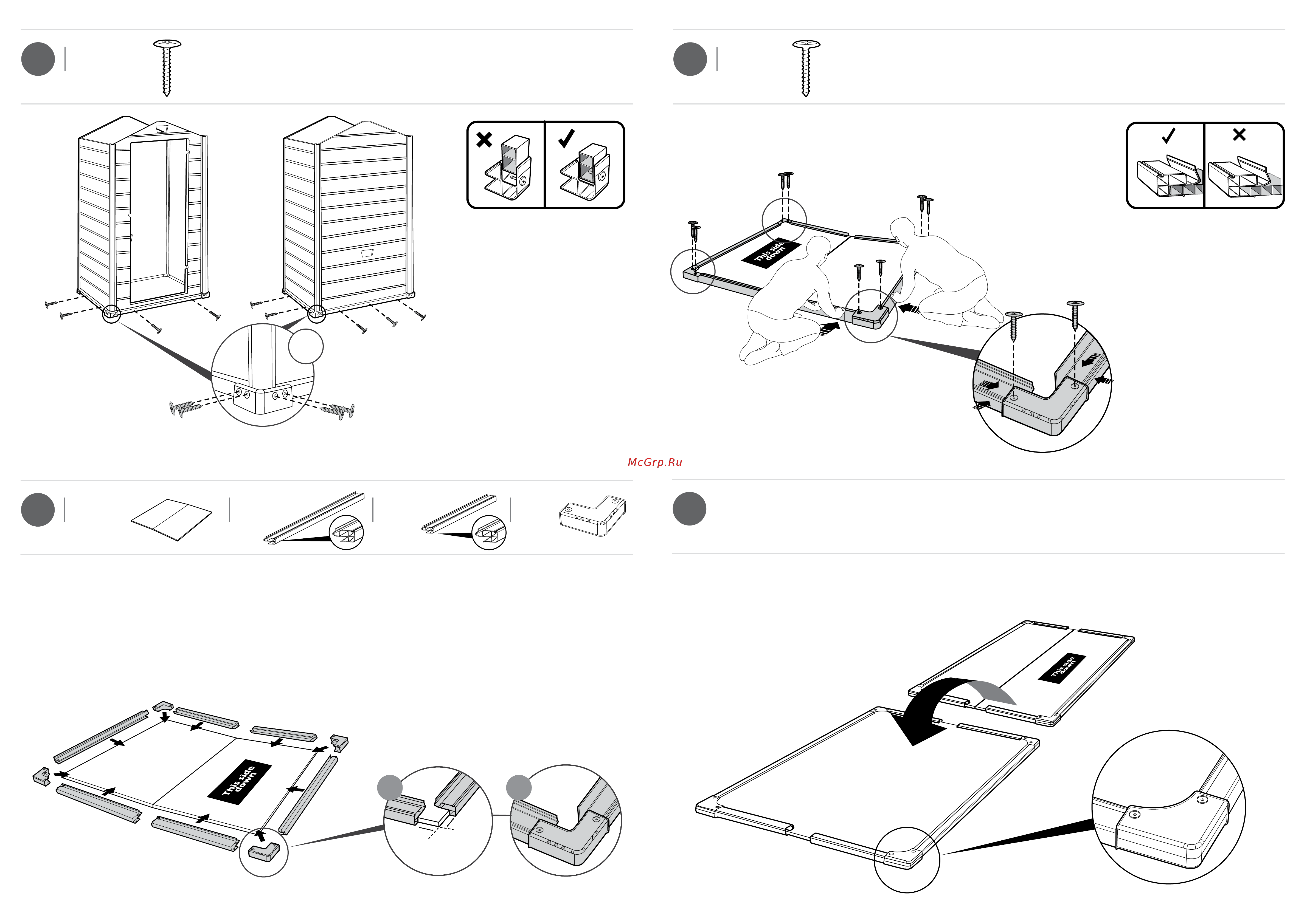

• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans la
découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro do
contorno
s26b
11
s26b (x25)
26 mm
1”
s26b
s26b
x4
• Note: The roof fold line and the “This side down” label must be facing up as seen depicted in this figure.
• La pliure du toit et l’étiquette « This Side Down » doivent être tournées vers le haut comme le montre cette figure.
• La línea de doblez del techo y la etiqueta “This side down” deben estar hacia arriba como se puede ver en esta imagen.
• Die Knickkante des Daches und der „This Side Down“-Aufkleber müssen wie im unteren Bild dargestellt nach oben zeigen.
• De vouwlijn van het dak en het “This Side Down” label moeten naar boven liggen, zoals te zien is op de afbeelding.
• La piega del tetto e l’etichetta “This Side Down” devono essere rivolti verso l’alto come Indicato In questa figura.
• A Linha do Vinco do Telhado e a Etiqueta “This side down” Devem Estar Viradas Para Cima Como Ilustrado Nesta Figura.
12
rt (x1)
98x133 cm
38.6”x52.4”
rc4 (x2)
82 cm
32.2”
e1d (x4)
56 cm
22”
rc (x4)
ROOF ASSEMBLY | MONTAGE DU TOIT | ARMADO DEL TECHO | DACHMONTAGE | DAKMONTAGE |
MONTAGGIO DEL TETTO | MONTAGEM DO TELHADO
rc
rc
rc
rc
e1d
e1d
rc4
rc4
e1d
e1d
rt
~
7.5 cm
~
3”
~
7.5 cm
~
3”
1 2
14
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans la
découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro do
contorno
13
s26b (x8)
26 mm
1”
s26b
s26b
s26b
• Turn over the roof panel
• Retourner le panneau supérieur
• Dele la vuelta al panel del techo
• Platte für das Dach umklappen
• Draai het dakpaneel om
• Capovolgi il pannello del tetto
• Volte o painel do telhado
12 13
