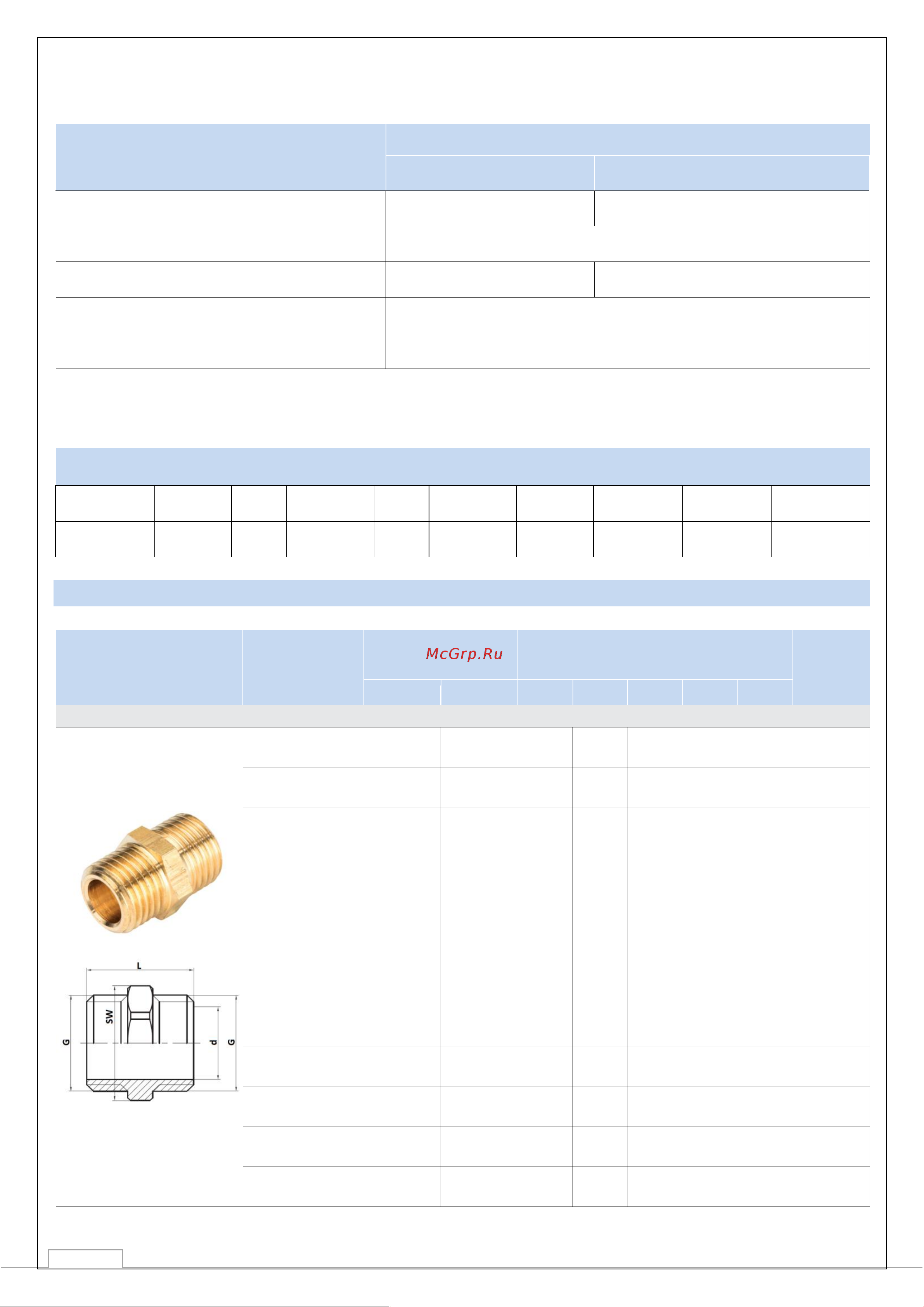

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция №2 Дата: 09.07.2019.
3
3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ
ЗНАЧЕНИЕ
ФИТИНГИ С СОЕДИНЕНИЕМ
РЕЗЬБА/РЕЗЬБА
ФИТИНГИ С РАЗЪЕМНЫМ СОЕДИНЕНИЕМ, С
УПЛОТНЕНИЕМ
Номинальное давление PN, бар
16
Рабочая среда
Вода, водный раствор гликолей (до 30 %)
Диапазон рабочих температур,
о
С (зависит от
материала уплотнений)
От -30 до +120
Температура транспортировки и хранения,
о
С
От -50 до +50
Средний срок службы, лет
10
Сырьевой материал изготовлен из горячештампованых заготовок и латунных прутков.
Состав латуни и нормы: UNI EN 12165-CW617N - CuZn40Pb2, что соответствует:
ХИМИЧЕСКИЙ СОСТАВ ЛАТУНИ CW617N ПО DIN EN 12449
Cu%
Al%
As%
Fe%
Mn%
Ni%
Pb%
Sn%
Zn%
Другое%
57,0 -59,0
макс. 0,05
--
макс. 0,30
--
макс. 0,30
1,6-2,5
макс. 0,30
Остльное
макс. 0,20
4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ
ЭСКИЗ
АРТИКУЛ*
РАЗМЕР
ПРИСОЕДИНИТЕЛЬНОЙ
РЕЗЬБЫ, ДЮЙМЫ
РАЗМЕРЫ, ММ
МАССА, КГ
G
G1
L
d
l
H
SW
1
.
НИППЕЛЬ С НАРУЖНОЙ РЕЗЬБОЙ
SFT-0003(4)-001818
1/8"
‒
20
6
‒
‒
10
0,007
SFT-0003(4)-001414
1/4"
‒
22
8
‒
‒
14
0,014
SFT-0003(4)-003838
3/8"
‒
22
11,5
‒
‒
17
0,018
SFT-0003(4)-001212
1/2"
‒
26,5
15
‒
‒
21
0,032
SFT-0003(4)-003434
3/4"
‒
30
20
‒
‒
27
0,051
SFT-0003(4)-000011
1"
‒
36
26
‒
‒
34
0,089
SFT-0003(4)-114114
1" 1/4
‒
39
34
‒
‒
42
0,133
SFT-0003(4)-112112
1" 1/2
‒
39,5
40
‒
‒
50
0,166
SFT-0003(4)-000022
2"
‒
44
51
‒
‒
60
0,250
SFT-0003(4)-212212
2" 1/2
‒
59
66
‒
‒
77
0,476
SFT-0003(4)-000033
3"
‒
60
78
‒
‒
89
0,584
SFT-0003(4)-000044
4"
‒
72
102
‒
‒
116
1,032
