16.
Электрический кондиционер воздуха. Сплит-система
17.
Электрический кондиционер воздуха. Сплит-система
RU RU

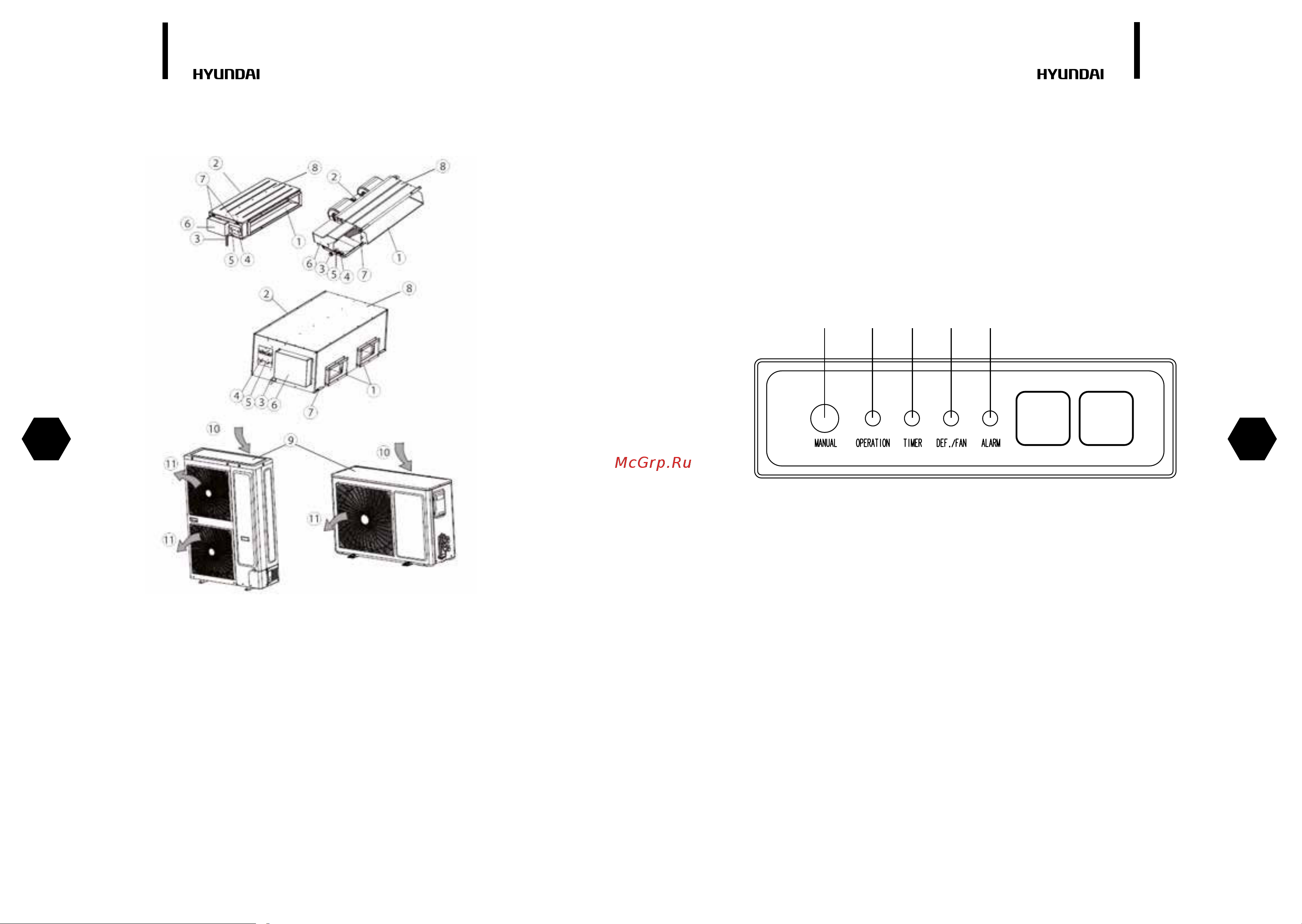

4. ОПИСАНИЕ ПРИБОРА
Кондиционер состоит из внутреннего и наружного блоков, соединенных трубопроводами.
Управление кондиционером осуществляется с пульта дистанционного управления или с
панели управления внутреннего блока.
1. Воздуховыпускные отверстия внутреннего блока.
2. Воздухозаборные отверстия внутреннего блока.
3. Трубка для отвода конденсата.
4. Трубка фреона (жидкость)
5. Трубка фреона (газ)
6. Плата управления
7. Крюк
8. Блок внутренней установки
9. Блок кондиционера для наружной установки вне помещения
10. Воздухозаборные решетки наружного блока.
11. Воздуховыпускная решетка наружного блока.
5. КОМПЛЕКТ ПОСТАВКИ
В комплектацию кондиционера воздуха (сплит-системы) входит:
Блок кондиционера для внутренней установки - 1 шт.
Блок кондиционера для наружной установки - 1 шт.
Пульт дистанционного управления - 1 шт.
Элементы питания для пульта ДУ - 2 шт.
Руководство по эксплуатации c гарантийным талон - 1 шт.
Упаковка блока внутренней установки - 1 шт.
Упаковка блока наружной установки - 1 шт.
6. УПРАВЛЕНИЕ ПРИБОРОМ
Управление кондиционером осуществляется с пульта дистанционного управления или с
панели управления внутреннего блока.
Если пульт дистанционного управления утерян или его нельзя использовать в данный
момент, вы можете использовать кнопку управления кондиционером «on/of», которая
находится за передней открывающейся панелью.
Для этого, осторожно откройте переднюю панель, аккуратно потянув её на себя слева и
справа.
12. Индикатор работы
13. Индикатор работы таймера
14. Индикатор оттаивания и предварительного нагрева
15. Индикатор аварийного состояния
16. Клавиша ручного управления
Панель управления и индикации Вашего кондиционера может визуально отличаться от
приведенного схематичного изображения. Функции при этом останутся прежними.
Ручное управление применяется, если пульт ДУ утерян или вышел из строя, или
разрядились элементы питания. С помощью кнопки ручного управления, расположенной
на панели управления внутреннего блока, можно выбрать режим ПРИНУДИТЕЛЬНОГО
ОХЛАЖДЕНИЯ (FORCED COOL) или АВТОМАТИЧЕСКИЙ режим работы кондиционера
(AUTO). Нажимая эту кнопку, выберите режим работы кондиционера: АВТОМАТИЧЕСКИЙ,
ПРИНУДИТЕЛЬНОЕ ОХЛАЖДЕНИЕ (FORCED COOL), кондиционер ОТКЛЮЧЕН, снова
АВТОМАТИЧЕСКИЙ и т.д.
Рис. 1
Рис. 2. Описание панели управления внутреннего блока
12 13 14 1516
