При подаче питания загорается зеленый индикатор наличия питаю-

щего напряжения. При подаче импульса управляющего сигнала при

замыкании одного из кнопочных выключателей выходной контакт

реле 15-18 замыкается, при этом загорается красный индикатор, при

повторном импульсе – размыкается, а красный индикатор гаснет.

Индикация питания

Индикация включения

нагрузки

Регулировка времени

отключения

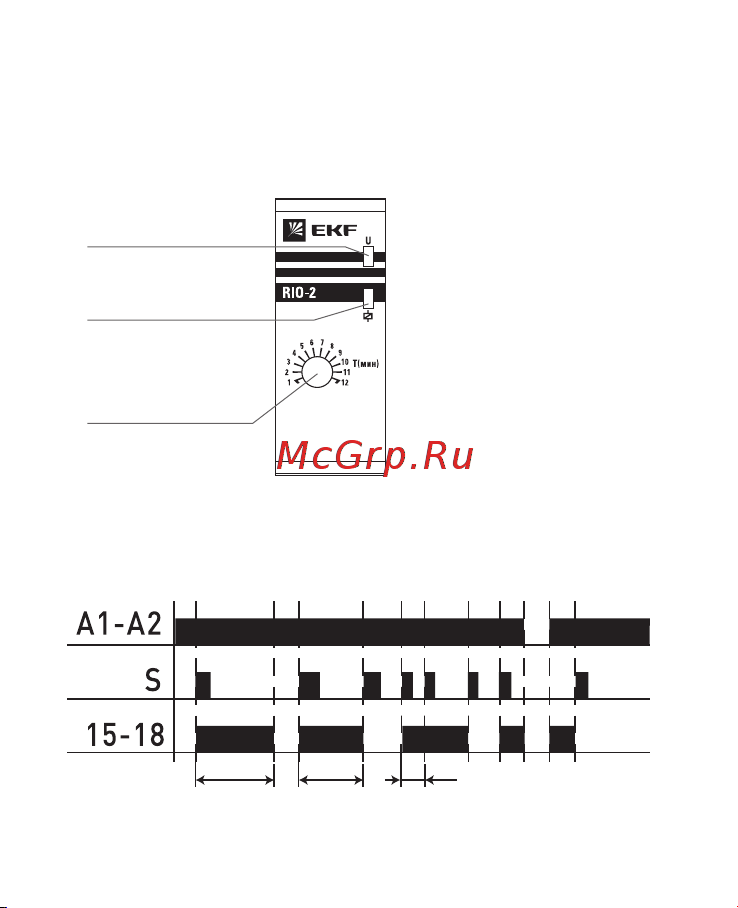

Рис. 1 Панель управления

Рис. 2 Диаграмма работы реле

t>t

t<t

<1s

Диаграмма работы реле изображена на рис. 2.

Выключение реле осу-

ществляется нажатием

кнопки или по истечении

времени работы встро-

енного таймера. Дву-

кратное нажатие кнопки

в течение 1 сек. Включает

реле в непрерывный ре-

жим, до момента подачи

следующего импульса

(нажатия кнопки).
