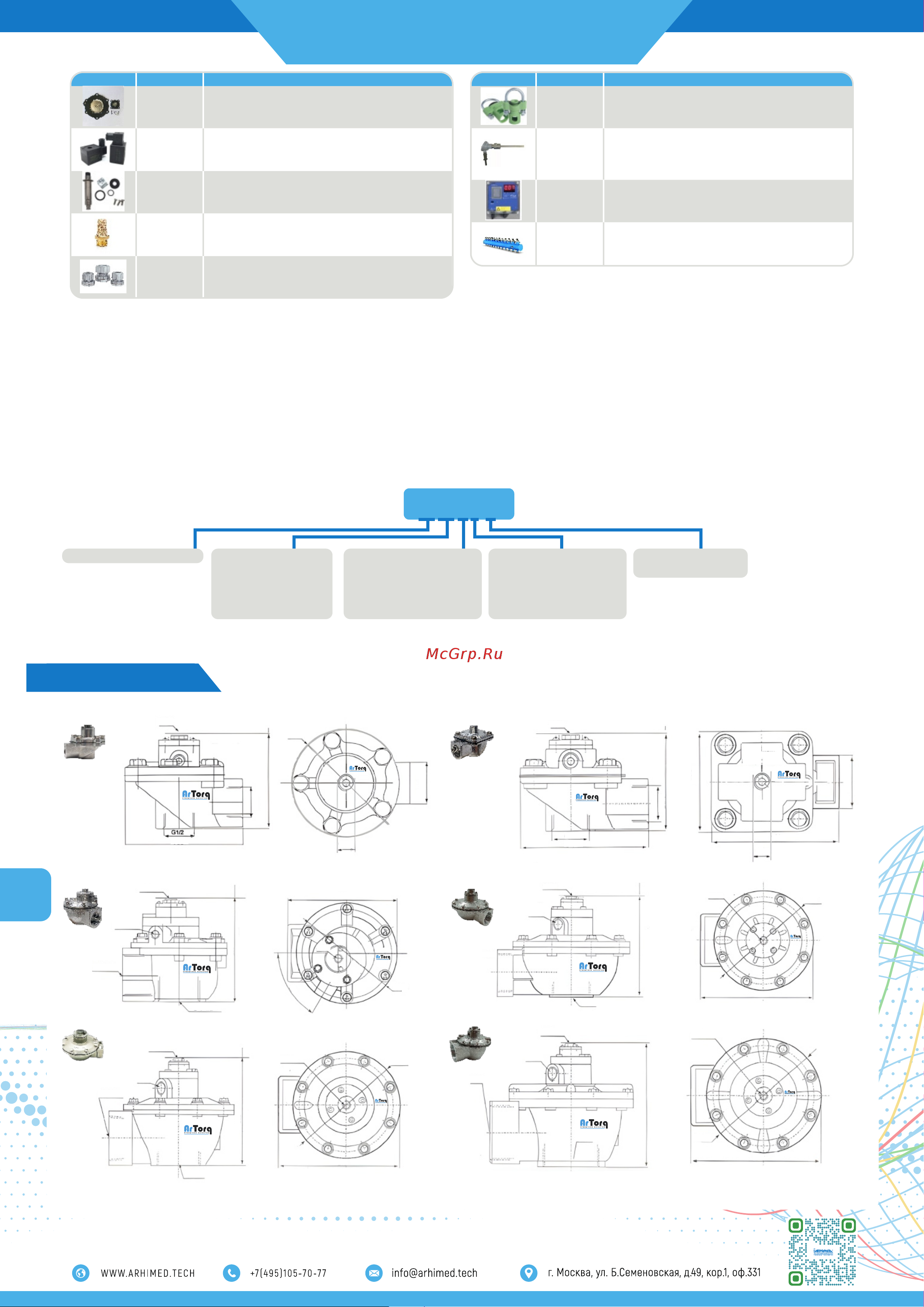

2
Дизайн и характеристики могут быть изменены без предварительного уведомления. Все права защищены
T.IK**R.24.2
ПНЕВМАТИЧЕСКИЕ КЛАПАНЫ
Иллюстрация Наименование Описание
R-IK***
ремкомплект для импульсного клапана
(набор диафрагма + пружина)
K-IK**.**** катушка для импульсного клапана
R-K-IK**.**** рекомплект для соленоида (пилотная часть)
GA-*** глушитель пневматический
PD**-A фитинг проходной
Иллюстрация Наименование Описание
SNP-** сопло-насадка продувочное
трибоэлектрический датчик (датчик запыленности) для
контроля разрыва фильтрующего элемента рукавного
фильтра; определения неисправности системы аспирации;
определения эффективности фильтрации
программируемый контроллер и таймер для импульсных
клапанов
ресивер пневматический
Другие опции и аксессуары доступны по запросу.
МОНТАЖ И СХЕМА ПОДКЛЮЧЕНИЯ
Допускается монтаж во всех пространственных положениях. Избегать попадания капель влаги непосредственно в отверстие для
глушителя (попадание капель на морозе в отверстие для глушителя может приводить к заморозке мембраны при редком срабатывании).
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Возможно специальное исполнение вне рамок опций, из других материалов (в корпусе из нержавеющей стали, с диафрагмой из PTFE...).
Возможность изготовления уточняется после заполнения опросных листов.
ГАБАРИТНЫЕ РАЗМЕРЫ
IK**R*.P СЕРИЯ
IK25RL.P
IK – серия импульсного клапана присоединение:
R – резьба
V – встраиваемый в ресивер
D – обжимное присоединение
(накидная гайка)
диафрагма:
V – Витон
E – EPDM
L – HNBR
нет обозначения – NBR
тип управления:
P – пневмоуправляемый
условный проход:
15 – 15 мм 20 – 20 мм
25 – 25 мм 45 – 40 мм
50 – 50 мм 62 – 62 мм
76 – 76 мм
КОДИРОВКА ДЛЯ ЗАКАЗА
G1/8"
IK15R.**
IK45R.**
IK62R.**
IK20R.**, IK25R.**
IK50R.**
IK76R.**
G1/8"
103
81
G1/2"
Ф93
36
G1/8"
81
G3/4"
G1"
G1"
G3/4"
105
G1/8"
104
82,5
42,5
MAXIMUM
PRESSURE
860Kpa
125PSI
G3/8"
G1/8"
G1 1/2"
G1 1/2"
127
140
60°
Ф120
G1/8"
G1/8"
G3/8"
G2"
G2"
157
G1/8"
IN
Ф185
210
G1/8"
G2 1/2"
G3/8"
182
G2 1/2"
G1/8"
IN
Ф185
210
G1/8"
G3/8"
G3"
G3"
211
G1/8"
IN
Ф200
217
D
D
