П р и м е ч а н и я:
1. Под Δ 0,1, Δ 1 понимают алгебраические разности ординат самой высокой и самой низкой
точек кривой погрешностей индикатора в пределах любого участка длиной соответственно 0,1 мм
и 1 мм диапазона измерений при прямом или обратном ходе измерительного стержня.
2. Под Δ 2, Δ 3, Δ 5, Δ 10 и Δ2 5 понимают алгебраические разности ординат самой высокой и
самой низкой точек кривой погрешностей индикатора с диапазоном измерения соответственно
0-2 мм (Δ 2), 0-3 мм (Δ 3), 0-5 мм (Δ 5), 0-10 мм (Δ 10) и 0-25 мм (Δ 25) при прямом или обратном
ходе измерительного стержня.
Таблица 2
Диапазон
измерений,
мм
Наибольшее
измерительное
усилие при
прямом ходе, Н
Колебание измерительного усилия,
Н, при
прямом или
обратном
ходе
изменении
направления
движения
измерительного
стержня
от 0 до 2 вкл.
1,5
0,4
0,5
от 0 до 5 вкл.
0,6
от 0 до 10 вкл.
от 0 до 25 вкл.
3,0
1,8
1,0
5. ПОДГОТОВКА К РАБОТЕ И ПРАВИЛА ЭКСПЛУАТАЦИИ
5.1. Протереть чистой салфеткой измерительные поверхности и выдержать
на рабочем месте не менее 3 часов.
5.2. Не допускать:
5.2.1. Грубых ударов или падений;
5.2.2. Царапин на измерительных поверхностях.
5.3. Не измерять детали на ходу станка.
5.4. Нормальные условия эксплуатации:
5.4.1. Температура от 16 до 24 °С
5.4.2. Относительная влажность воздуха не более 80 %
6. ПОРЯДОК РАБОТЫ
6.1. Проверить установку индикатора на ноль. Для этого сообщить
измерительному стержню натяг 20-25 делений и поворотом ободка
совместить нулевой штрих шкалы со стрелкой.
6.2. Не поворачивать индикатор, когда он закреплен в державке за гильзу.
В случае появления неплавности хода допускается частичная промывка
механизма без полной разборки индикатора. Для этого требуется снять
крышку и погрузить механизм индикатора в чистый авиационный
бензин, следя за тем, чтобы бензин не попадал на шкалу индикатора.
После промывки механизма цапфы осей смазать часовым маслом.
6.3. После окончания работы индикатор протереть мягкой тканью и
смазать измерительную поверхность противокоррозийной смазкой.
1. НАЗНАЧЕНИЕ
Индикаторы часового типа с ценой деления 0,01мм и диапазонами
измерений до 25 мм, изготовленные АО «ИТО-Туламаш», г. Тула
предназначены для измерений линейных размеров абсолютным и
относительным методами, определения величины отклонений от
заданной геометрической формы и взаимного расположения
поверхностей.
2. ТЕХНИКА БЕЗОПАСНОСТИ
Во избежание травматизма необходимо не допускать измерений при
движении режущего инструмента и при вращении измеряемой детали.
3. КОМПЛЕКТНОСТЬ
3.1. Индикатор часового типа
3.2. Футляр
3.3. Паспорт
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

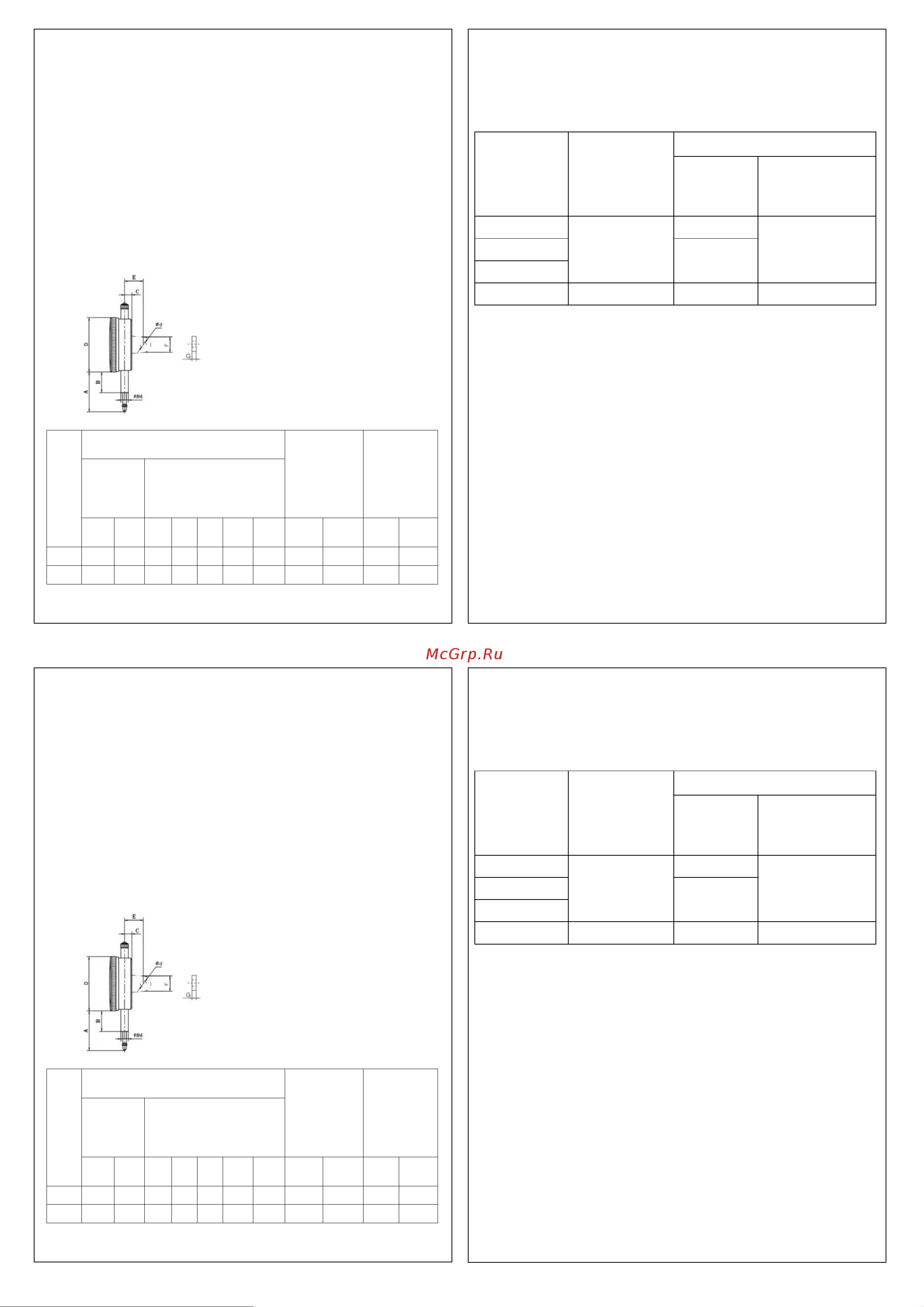

4.1. Индикатор часового типа изображен на рисунке 1.
4.2. Основные технические характеристики приведены в таблице 1 и
таблице 2.
Рисунок 1
Таблица 1
Класс
точ-
ности
Размах
показаний
индикатора для
диапазона
измерений,
мкм
Вариация
показаний
индикатора
для диапазона
измерений,
мкм
на любом
участке
диапазона
измерений,
мм
во всем диапазоне
измерений, мм
Δ 0,1
Δ 1
Δ 2
Δ 3
Δ 5
Δ 10
Δ 25
до 10
мм
св. 10
мм
до 10
мм
св. 10
мм
0
4
8
10
10
12
15
22
3
5
2
5
1
6
10
12
15
16
20
30
3
6
3
6
П р и м е ч а н и я:
1. Под Δ 0,1, Δ 1 понимают алгебраические разности ординат самой высокой и самой низкой
точек кривой погрешностей индикатора в пределах любого участка длиной соответственно 0,1 мм
и 1 мм диапазона измерений при прямом или обратном ходе измерительного стержня.
2. Под Δ 2, Δ 3, Δ 5, Δ 10 и Δ2 5 понимают алгебраические разности ординат самой высокой и
самой низкой точек кривой погрешностей индикатора с диапазоном измерения соответственно
0-2 мм (Δ 2), 0-3 мм (Δ 3), 0-5 мм (Δ 5), 0-10 мм (Δ 10) и 0-25 мм (Δ 25) при прямом или обратном
ходе измерительного стержня.
Таблица 2
Диапазон
измерений,
мм
Наибольшее
измерительное
усилие при
прямом ходе, Н
Колебание измерительного усилия,
Н, при
прямом или
обратном
ходе
изменении
направления
движения
измерительного
стержня
от 0 до 2 вкл.
1,5
0,4
0,5
от 0 до 5 вкл.
0,6
от 0 до 10 вкл.
от 0 до 25 вкл.
3,0
1,8
1,0
5. ПОДГОТОВКА К РАБОТЕ И ПРАВИЛА ЭКСПЛУАТАЦИИ
5.1. Протереть чистой салфеткой измерительные поверхности и выдержать
на рабочем месте не менее 3 часов.
5.2. Не допускать:
5.2.1. Грубых ударов или падений;
5.2.2. Царапин на измерительных поверхностях.
5.3. Не измерять детали на ходу станка.
5.4. Нормальные условия эксплуатации:
5.4.1. Температура от 16 до 24 °С
5.4.2. Относительная влажность воздуха не более 80 %
6. ПОРЯДОК РАБОТЫ
6.1. Проверить установку индикатора на ноль. Для этого сообщить
измерительному стержню натяг 20-25 делений и поворотом ободка
совместить нулевой штрих шкалы со стрелкой.
6.2. Не поворачивать индикатор, когда он закреплен в державке за гильзу.
В случае появления неплавности хода допускается частичная промывка
механизма без полной разборки индикатора. Для этого требуется снять
крышку и погрузить механизм индикатора в чистый авиационный
бензин, следя за тем, чтобы бензин не попадал на шкалу индикатора.
После промывки механизма цапфы осей смазать часовым маслом.
6.3. После окончания работы индикатор протереть мягкой тканью и
смазать измерительную поверхность противокоррозийной смазкой.
1. НАЗНАЧЕНИЕ
Индикаторы часового типа с ценой деления 0,01мм и диапазонами
измерений до 25 мм, изготовленные АО «ИТО-Туламаш», г. Тула
предназначены для измерений линейных размеров абсолютным и
относительным методами, определения величины отклонений от
заданной геометрической формы и взаимного расположения
поверхностей.
2. ТЕХНИКА БЕЗОПАСНОСТИ
Во избежание травматизма необходимо не допускать измерений при
движении режущего инструмента и при вращении измеряемой детали.
3. КОМПЛЕКТНОСТЬ
3.1. Индикатор часового типа
3.2. Футляр
3.3. Паспорт
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4.1. Индикатор часового типа изображен на рисунке 1.
4.2. Основные технические характеристики приведены в таблице 1 и
таблице 2.
Рисунок 1
Таблица 1
Класс
точ-
ности
Размах
показаний
индикатора для
диапазона
измерений,
мкм
Вариация
показаний
индикатора
для диапазона
измерений,
мкм
на любом
участке
диапазона
измерений,
мм
во всем диапазоне
измерений, мм
Δ 0,1
Δ 1
Δ 2
Δ 3
Δ 5
Δ 10
Δ 25
до 10
мм
св. 10
мм
до 10
мм
св. 10
мм
0
4
8
10
10
12
15
22
3
5
2
5
1
6
10
12
15
16
20
30
3
6
3
6
