-@Снятие показаний отклонения размеров измеряемой детали@(насколько, в сотых долях миллиметра

отличается) от эталонной детали по циферблату ИЧТ.

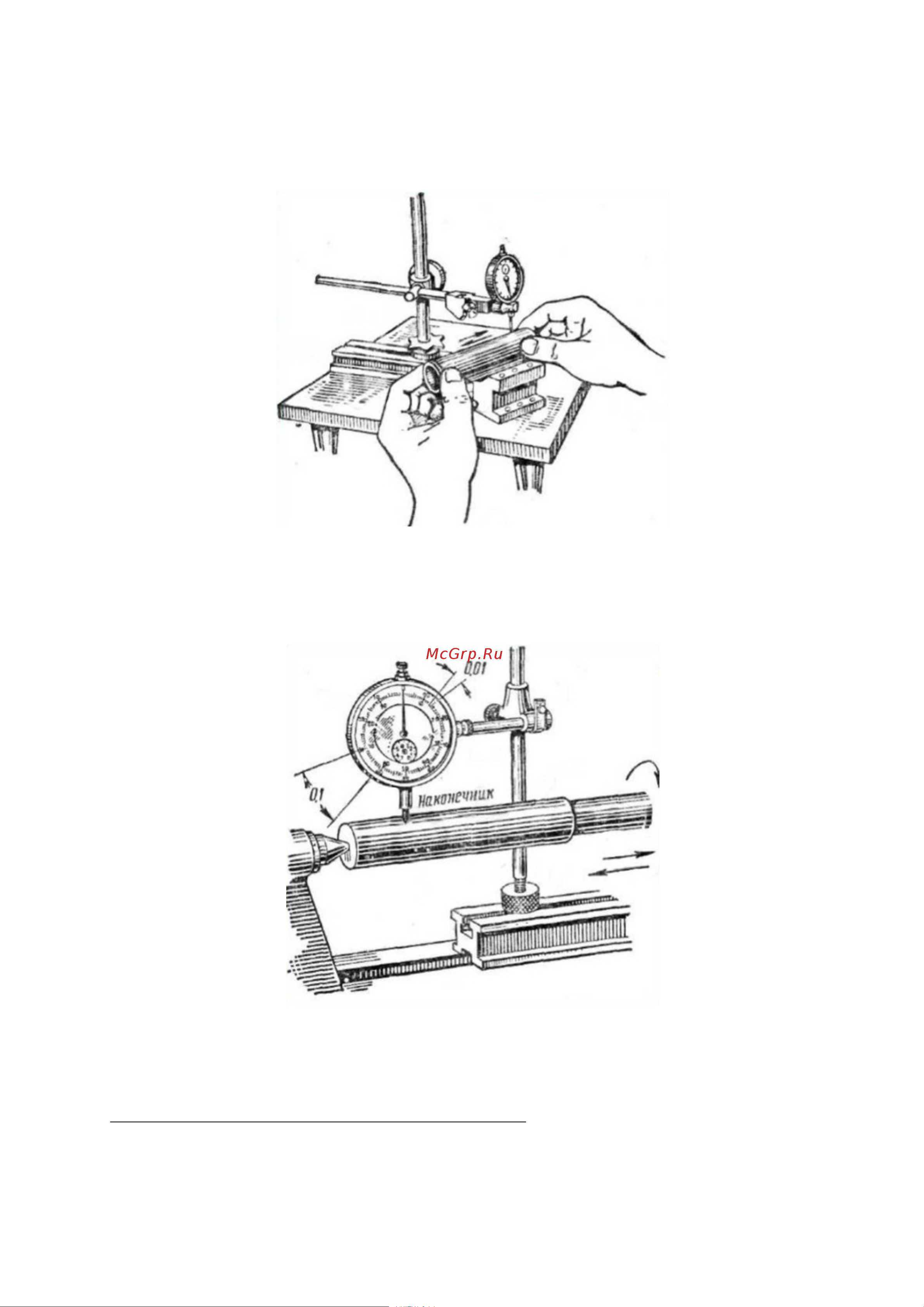

На рисунках 1 и 2 представлены примеры использования индикатора часового типа.

Рис.1

Рис.1 Использование индикатора часового типа для измерения отклонения уже готовой детали относительно

эталона по всей её длине с использованием специальной подставки.

Рис.2

Рис.2 Использование индикатора часового типа для измерения отклонения изготавливаемой детали относительно эталонной в

процессе её производства по всей длине и вокруг оси детали.

1. Измерение биения коренной шейки коленчатого вала

Коленчатый вал устанавливается в центрах, а индикатор часового типа устанавливается на штативе.

Измерительный наконечник индикатора вводят в соприкосновение с поверхностью шейки коленчатого

вала. Дают индикатору натяг в 1…2 оборота для того, чтобы иметь возможность фиксировать как

положительные, так и отрицательные его показания.

Устанавливают индикатор на нуль вращением основной шкалы за ободок 4 и, медленно поворачивая

коленчатый вал на 360°, замечают крайнее правое и левое отклонения стрелки. Биение шейки
