7. Работа с прибором

Соблюдайте меры предосторожности, описанные в данном

Руководстве.

7.1 Определение последовательности чередования фаз кон-

тактным способом

Подключить тестовые провода к тестовым контактам «L1», «L2» и

«L3» исследуемой сети посредством зажимов типа «крокодил».

Нажмите и удерживайте кнопку «ON», прибор перейдёт в режим

тестирования и загорится индикатор питания (7). Свечение индика-

торов фаз «L1», «L2», «L3» свидетельствует о наличии напряжения на

всех фазах. Отсутствие любого этих индикаторов означает, что соот-

ветствующий кабель не подключен, неисправен, или отсутствует на-

пряжение на фазе.

Свечение всех индикаторов фаз «L1», «L2», «L3» означает, что под-

ключение произведено правильно. Также должен светиться один из

индикаторов последовательности чередования фаз -Прямая «R» или

Обратная «L».

Диаграмма работы индикаторов изображена на передней панели

прибора.

7.2 Определение направления вращения двигателя бескон-

тактным способом

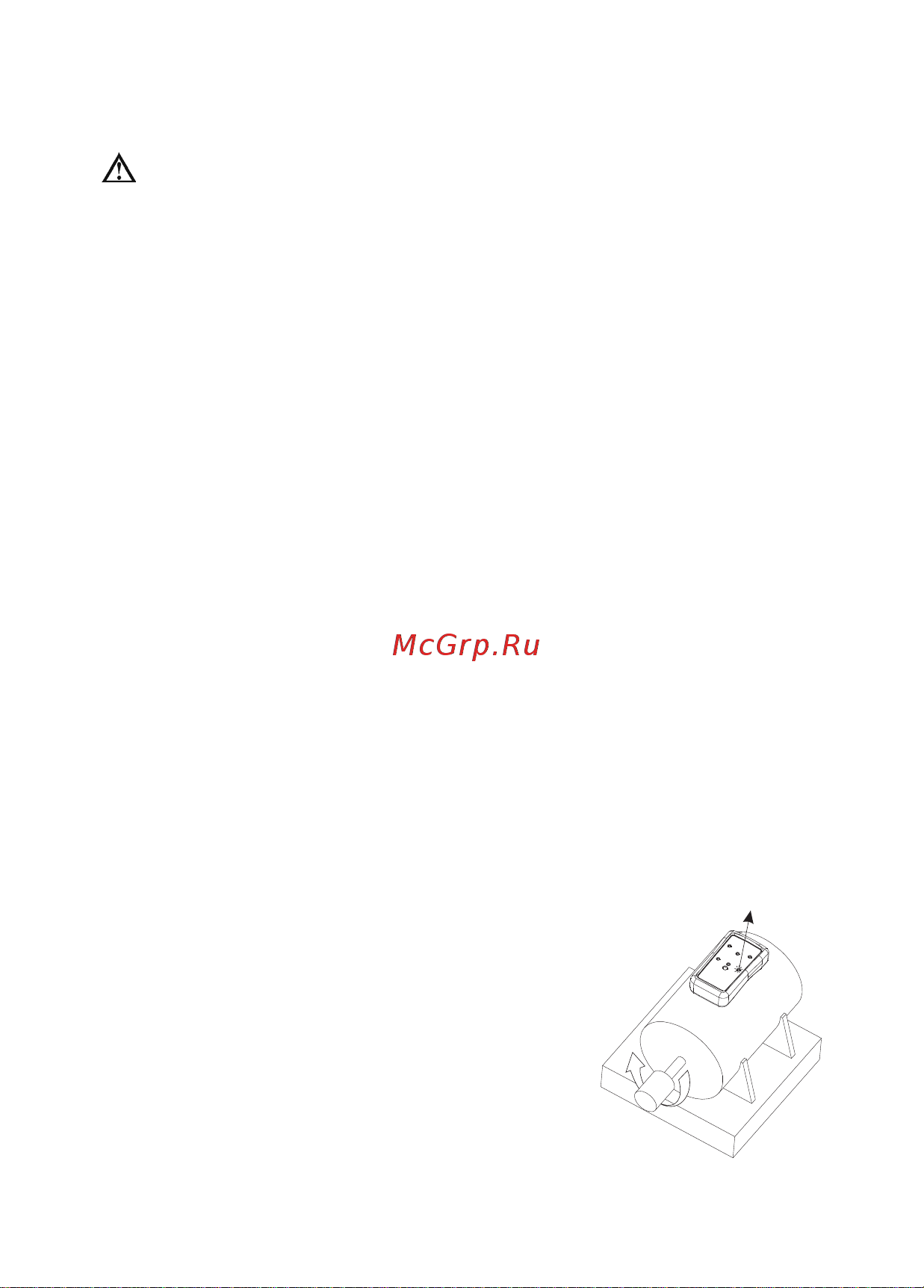

Отсоедините все тестовые провода от индикатора чередования

фаз. Поместите прибор на корпус двигателя, параллельно валу дви-

гателя. Нижняя часть прибора должна быть обращена к валу двигате-

ля согласно схеме положения прибора для

бесконтактного тестирования.

Нажмите и удерживайте кнопку «ON»,

прибор перейдёт в режим тестирования.

Свечение индикатора «R» свидетельствует о

вращении вала двигателя по часовой стрел-

ке, свечение индикатора «L» - вращении

вала двигателя против часовой стрелки.

Примечание: Бесконтактный метод при-

меним как для однофазных, так и для трех-
