ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Нутромеры индикаторные повышенной точности НИ-ПТ и НИЦ-ПТ

Назначение средства измерений

Нутромеры индикаторные повышенной точности НИ-ПТ и НИЦ-ПТ (далее -

нутромеры) предназначены для измерений линейных внутренних размеров различных

изделий.

Описание средства измерений

В нутромерах применяется относительный метод измерения: оценивается отклонение

от заданного значения (размера настройки).

Конструктивно двухточечный индикаторный нутромер состоит из двух расположенных

на одной оси измерительных стержней (подвижного и неподвижного - сменной вставки) и

механизма, передающего движение подвижного стержня на индикатор часового типа или на

цифровое отсчетное устройство. Для совмещения линии измерения с осевой плоскостью

измеряемого отверстия нутромеры могут быть снабжены центрирующим мостиком. Перед

началом измерений нутромер настраивается на нужный размер по установочным кольцам.

Нутромеры имеют две модификации (модели) под торговой маркой : НИ-ПТ -

с индикатором часового типа и НИЦ-ПТ - с цифровым отсчетным устройством. Нутромеры

НИ-ПТ имеют 10 типономиналов, НИЦ-ПТ – 9 типономиналов, различающихся диапазонами

и погрешностями измерений.

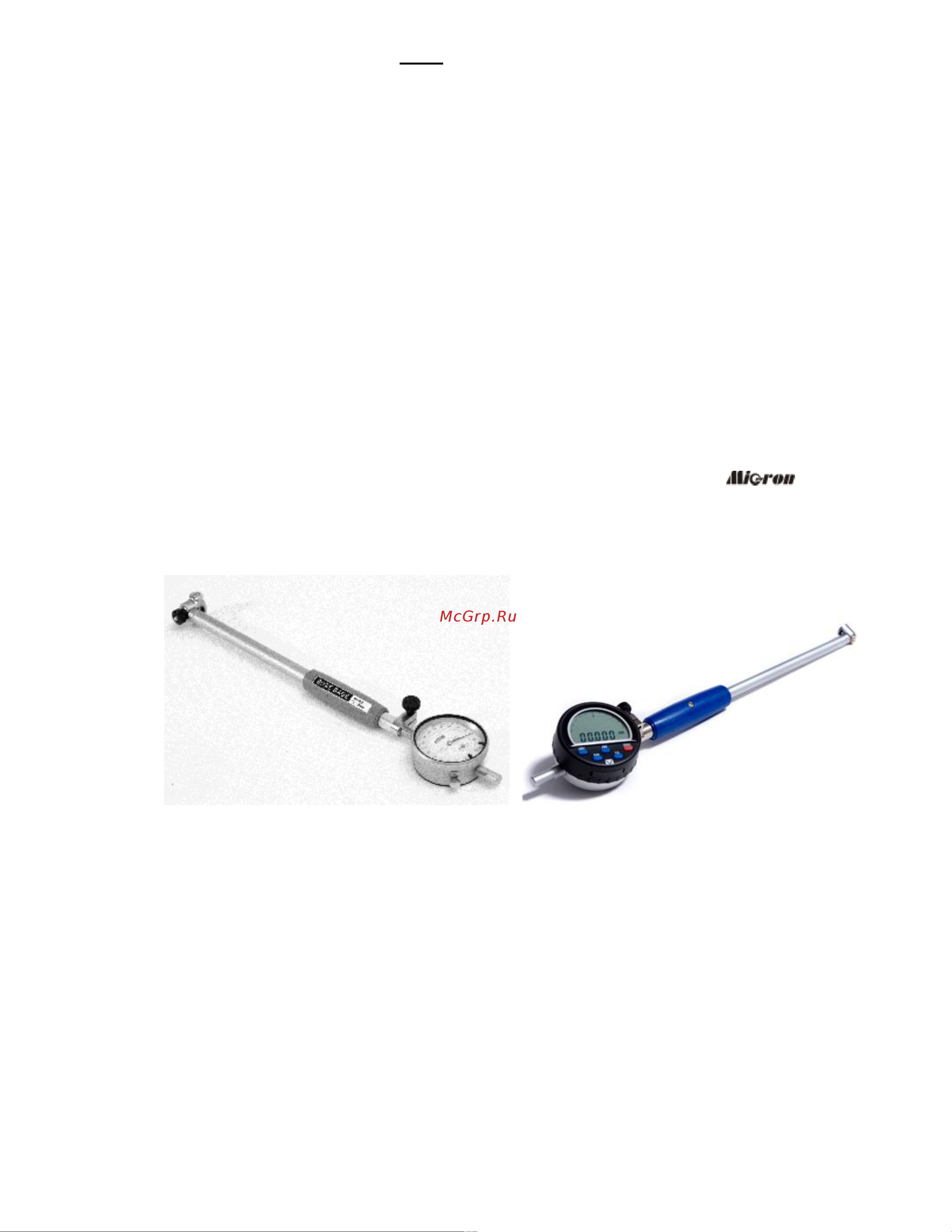

Фотографии общего вида нутромеров представлены на рис. 1.

НИ-ПТ НИЦ-ПТ

Рисунок 1. Общий вид нутромеров индикаторных повышенной точности

Приложение к свидетельству № 52452

об утверждении типа средств измерений
