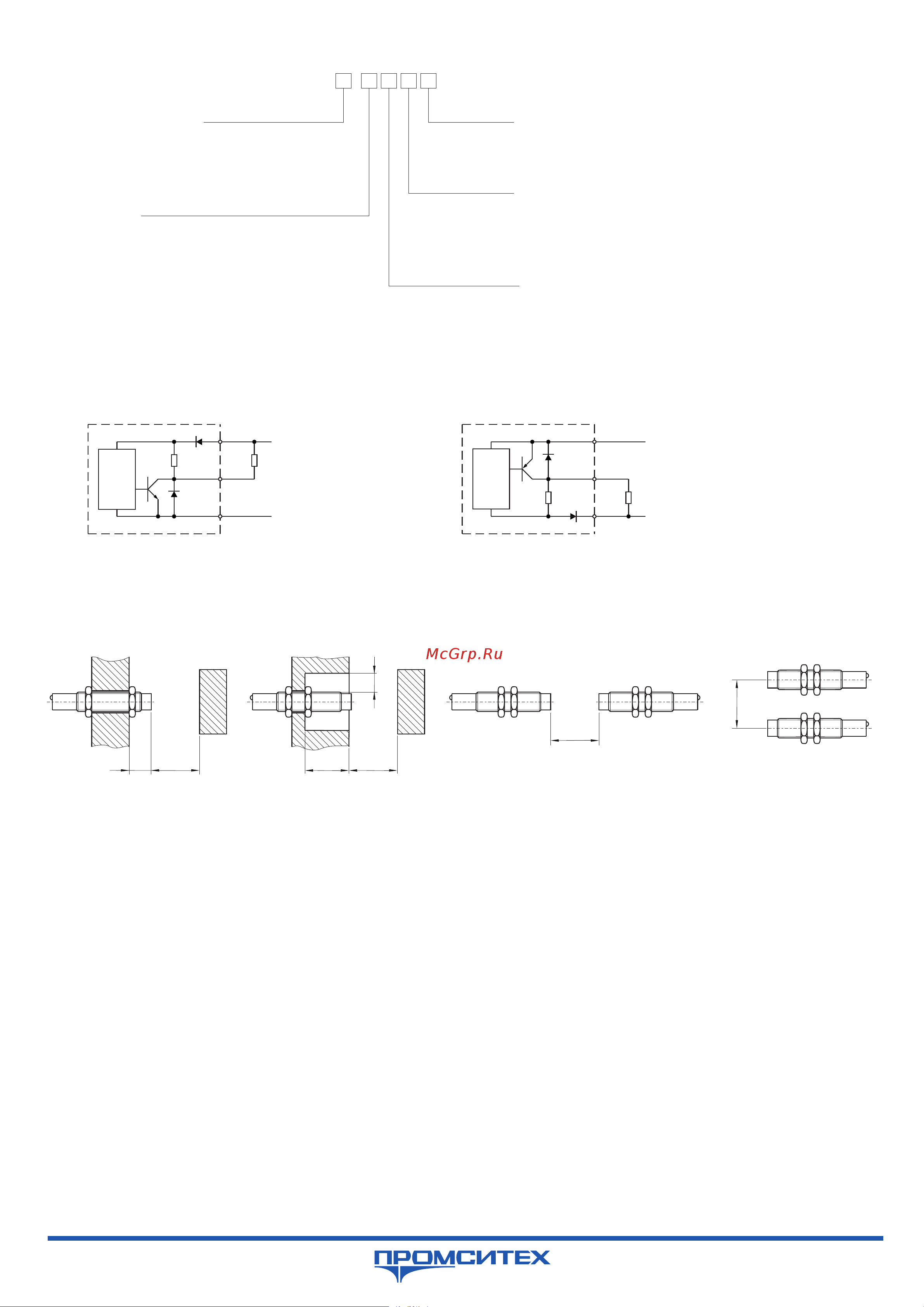

Кодообразование

S -

Электросоединение:

L - кабель 2 метра;

LI - разъем M12.

Типоразмер:

8 - M8x1; 12 - M12x1;

18 - M18x1; 30 - M30x1,5.

Пример артикула: SL-12N4C

Электрическое соединение:

NPN: PNP:

Монтаж:

Для не экранированных индуктивных датчиков для исключения ложных срабатываний необходимо обеспечить

расстояние от чувствительной части до металлических поверхностей в соответствии со схемами, указанными

ниже (Sn – расстояние до детектируемого объекта):

L≥4Sn; M≥8Sn D≥4Sn; F≥6Sn; E≥8Sn A≥10Sn B≥10Sn

Настройка

1. Настройте установочное расстояние таким образом, чтобы оно было равно 80 % Sn.

2. Используйте установочное расстояние 50% Sn, когда датчик применяется для измерения частоты или в режимах

с частыми срабатываниями.

Гарантийные условия

Гарантийный срок на предоставляемое оборудование составляет 12 месяцев. Исчисляется с момента передачи

Поставщиком товара Покупателю либо транспортной компании для доставки товара Покупателю.

Гарантия распространяется на изделие в соответствии с пунктами гарантийного талона.

Дата продажи: Подпись продавца

_____________ _______________

М.П.

Вых

R10K

Вых

10K

Выходной ток:

С - 200 мА.

Расстояние до объекта:

1 - 1 мм; 2 - 2 мм; 4 - 4 мм; 5 - 5 мм;

8 - 8 мм; 10 - 10 мм; 15 - 15 мм.

Тип выходного сигнала:

N - NPN NO; NC - NPN NC;

P - PNP NO; PC - PNP NC.
