6
Интенсивность теплового облучения*
Интенсивность теплового облучения на человека
не должна превышать норм, указанных в таблице.
Темпера-
тура
воздуха,
°С
Нормы интенсив-
ности теплового
облучения, Вт/м
2
Относи-
тельная
влажность
воздуха, %
Скорость
движения
воздуха,
м/с, не
более
Головы Туловища
11 60 150 15-75 0,4
12 60 125 15-75 0,4
13 60 100 15-75 0,4
14 45 75 15-75 0,4
15 30 50 15-75 0,4
16 15 25 15-75 0,4
ПРИМЕЧАНИЕ
Данные в таблице приведены согласно приложению
2 к СП 2.2.1.1312-03 «Гигиенические требования к
проектированию вновь строящихся и реконструи-
руемых промышленных предприятий», утвержден-
ные Главным государственным санитарным врачом
Российской Федерации 22 апреля 2003 года.
ВНИМАНИЕ!
При длительном нахождении в зоне обогрева рас-
стояние от излучающих панелей обогревателя до
человека или животного при температуре воз-
духа в помещении ниже +11 °С должно быть не
менее 0,5 м – для BIH-AP4-0.6, не менее 0,7 м - для
BIH-AP4-0.8, BIH-AP4-1.0, не менее 1,5 м – для BIH-
AP4-2.0
Монтаж обогревателей BIH-AP4-0.6,
BIH-AP4-0.8, BIH-AP4-1.0 и BIH-AP4-2.0
В комплекте с прибором поставляются крон-
штейны для крепления к стене и к прибору. Также
в комплекте поставки герметичая клеммная ко-
лодка для подключения прибора к штепсельной
вилке либо к стационарной проводке.

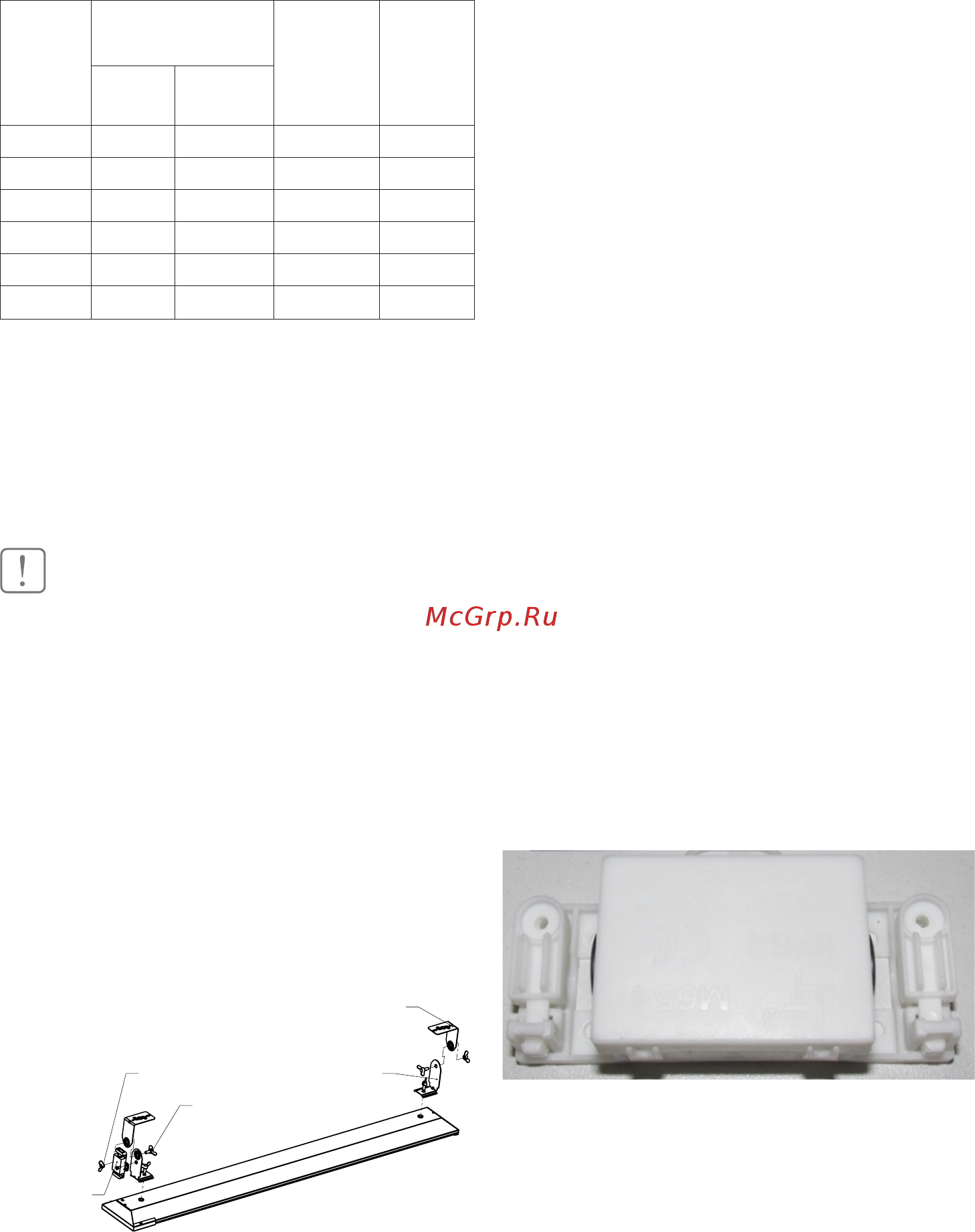

Рис. 3
В соответствии с расстояниями между шурупами,
просверлите в стене/потолке отверстия, вставьте
2 дюбеля и закрутите 2 шурупа.
На задней части прибора имеются 2 отверстия
с резьбой. Соедините две детали каждого крон-
штейна между собой с помощью барашковых
винтов и гаек М6. Прикрутите кронштейны к при-
бору барашковыми винтами М6. Закрепите при-
бор в сборе с кронштейнами на стене или потол-
ке. Подвесьте прибор на выбранную поверхность
строго параллельно полу.
ПРИМЕЧАНИЕ
В зависимости от материала и устройства потолочных
конструкций, обогреватель крепится на соответству-
ющие крепёжные элементы, выбираемые из условия
прочности.
Прочность потолка, либо конструкций, на которые
крепится обогреватель, должна быть достаточной, что-
бы выдерживать 5-кратную массу обогревателя.
Подключение обогревателей BIH-AP4-0.6, BIH-
AP4-0.8, BIH-AP4-1.0
Подключение обогревателей к стационарной
проводке производится кабелем с сечением
жил не менее 1,0 мм
2
через клеммную колодку.
Подключение обогревателей BIH-AP4-2.0
Подключение обогревателей к стационарной
проводке производится кабелем с сечением
жил не менее 1,5 мм
2
через клеммнуюколодку
(рис. 4). Колодка снабжена сальниками для вво-
да и вывода кабеля, а также двумя зажимами,
для фиксации кабеля. Внутри корпуса находится
трехконтактная клеммная колодка.
Рис. 4 Клеммная колодка в сборе
После подключения кабелей и фиксации их в за-
жимах колодку необходимо закрепить к прибору
в соответствии с рис. 5:
Подготовка к работе
Кронштейн для
крепления к поверхности
Кронштейн для
крепления к прибору
Барашковый винт
Барашковая гайка
Герметичная
клеммная колодка
