5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ОБОГРЕВАТЕЛЯ

5.1. Обогреватель (см. рис. 1, 2) представляет собой металлический корпус, состоящий из передней панели (1), защитной

решётки (2) и задней панели (4). Внутри корпуса на шасси расположен нагревательный элемент (3) – трубка из кварцевого

стекла, внутри которой расположена нагревательная спираль. За нагревательным элементом имеется отражающий экран.

На боковой поверхности корпуса расположены рокерный переключатель (клавишный выключатель) с подсветкой (6) и

выход шнура питания (7).

5.2. На задней панели корпуса имеются резьбовые заклепки (9), позволяющие закрепить обогреватель на кронштейне для

монтажа на стену. Кронштейн позволяет регулировать угол наклона обогревателя. Вы можете закрепить кронштейн (8) из

комплекта поставки или кронштейн с системой VESA MIS-D 75 (см. рис. 5) (приобретается дополнительно). Схема сборки

кронштейна из комплекта поставки приведена на рис. 4.

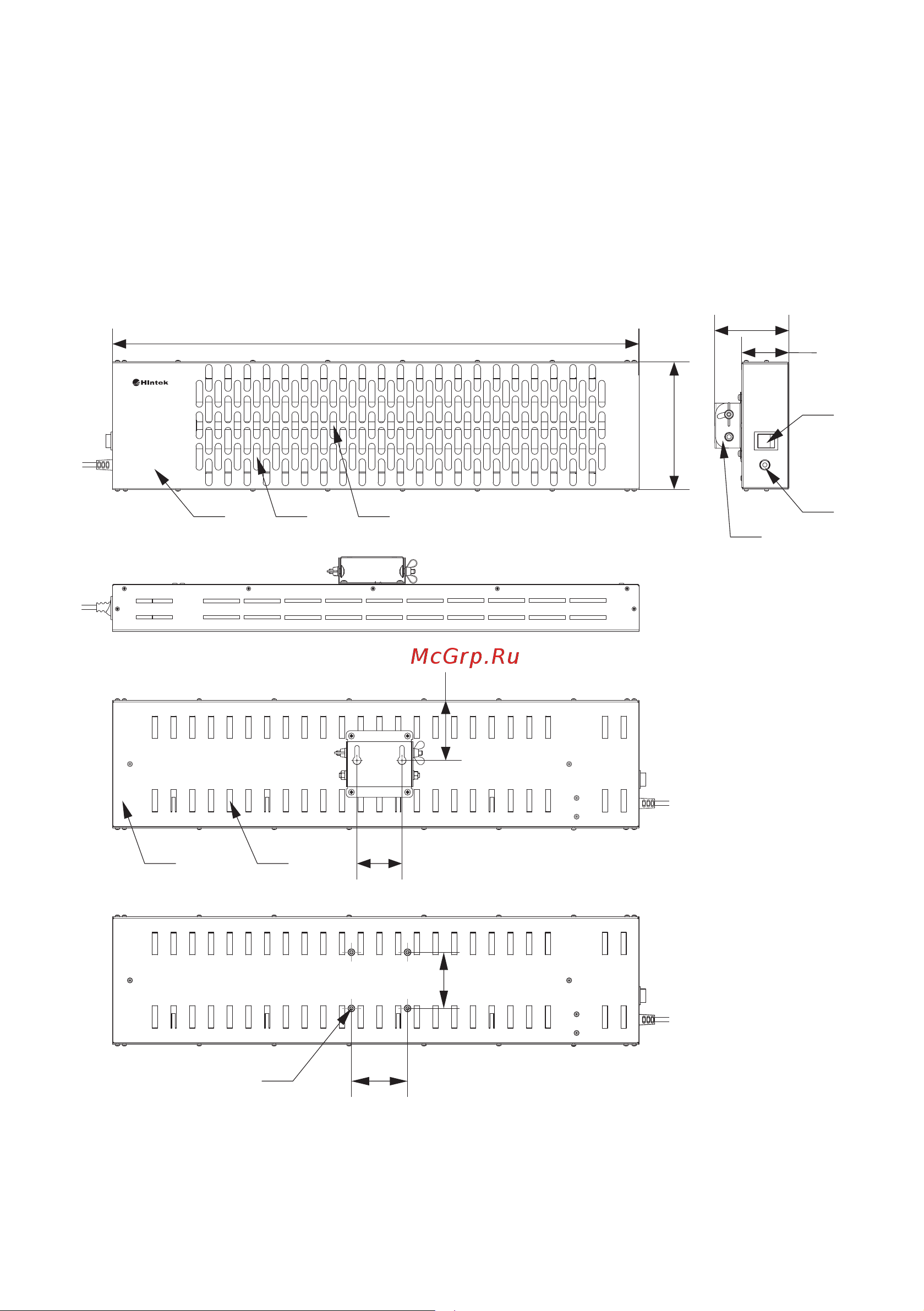

Рисунок 1. Габаритный чертёж и элементы конструкции электрического обогревателя Unicum-1000.

1. Передняя панель корпуса, 2. Защитная решётка, 3. Инфракрасный нагреватель (лампа), 4. Задняя панель корпуса,

5. Вентиляционные прорези, 6. Рокерный переключатель, 7. Вывод шнура питания (шнур с вилкой условно не показаны),

8. Настенный кронштейн, 9. Резьбовые заклепки для крепления VESA MIS-D 75.

1 2 3

705

170

100
