- 10 -

Вариант 2. Установка датчика температуры под плиты ДСП, ЦСП, СМЛ или плиты ДВП.

1. Подготовить в стене место для установки терморегулятора.

2. В стене сделать штробы для прокладки гофрированной трубки или проложить кабель-канал.

3. Разместите провод датчика в гофрированной трубке или в кабель-канале, сам датчик

температуры располагаем на теплоизоляционную подложку так, чтобы датчик находился

на расстоянии не менее 50 см от стены, между нагревательным элементом на одинаковом

расстоянии. Устанавливать датчик удобнее, после раскладки пола.

4. Штробу в стене заделать после выполнения монтажа теплого пола и укладки в штробу

питающих проводов.

Этап 3: Теплоизоляция.

Если теплый пол монтируем под плитку, стяжку, наливной пол, то лучше заранее сделать

хорошую стяжку с теплоизоляцией. Теплый пол монтируется на стяжку, укладывать

теплоизоляционную подложку не обязательно.

Если теплый пол монтируем под плиты ДСП, ЦСП, СМЛ или плиты ДВП, то предварительно

укладываем теплоизоляционную подложку и скрепляем ее клейкой сантехнической лентой.

Этап 4: Отрез секций (по необходимости).

Конструкция греющего мата состоит из цепи нагревательных секций, параллельно

соединенных между собой. Места отреза находятся там, где заканчивается секция. Это показано ниже

на Рисунке 7.

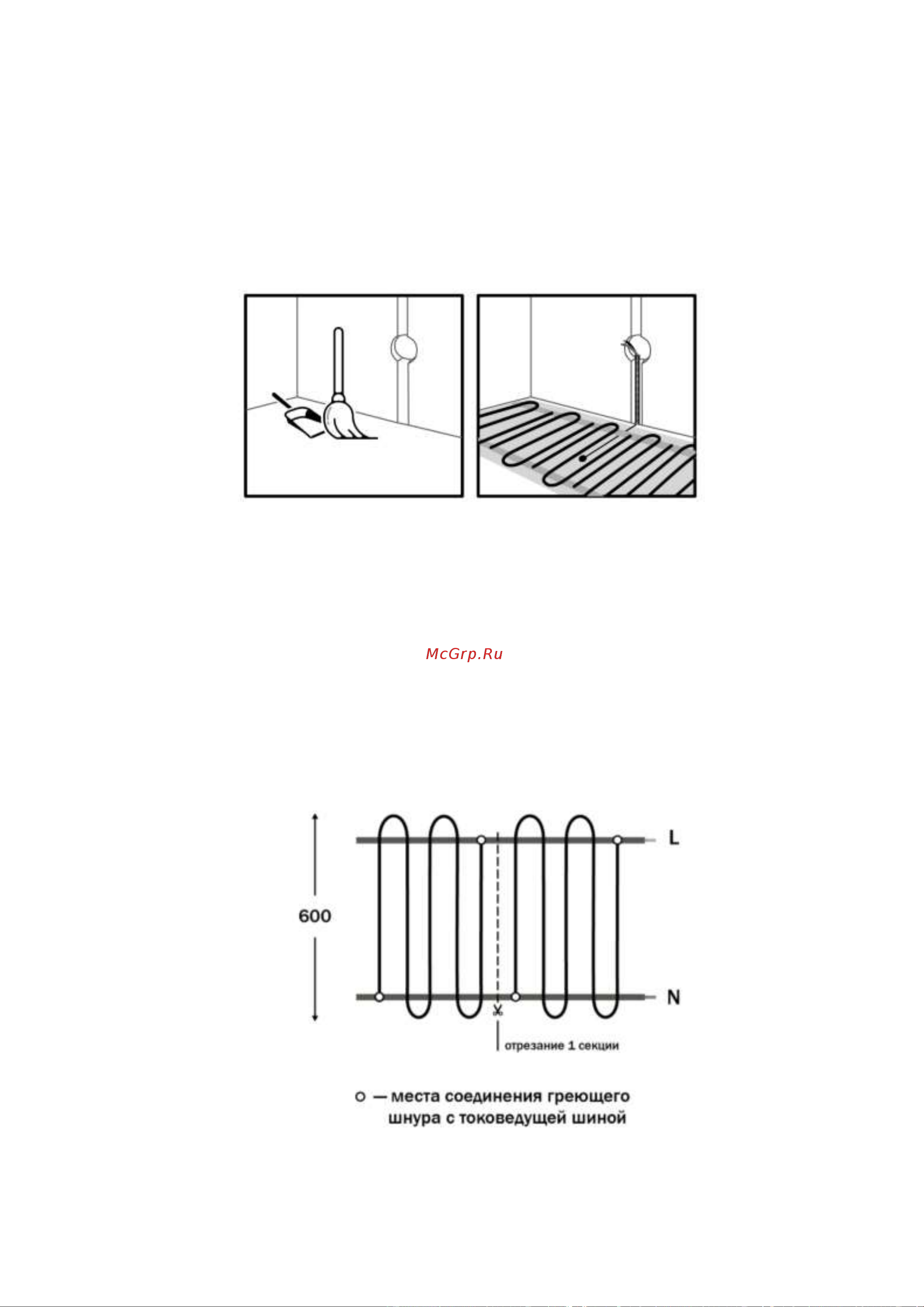

Рисунок 7. Схема отрезания одной секции.

От греющего мата можно отрезать любое количество секций, 1 секцию, 2 секции, 3 секции,

4 секции, 5 секций, …, 10 секций и т.д.
