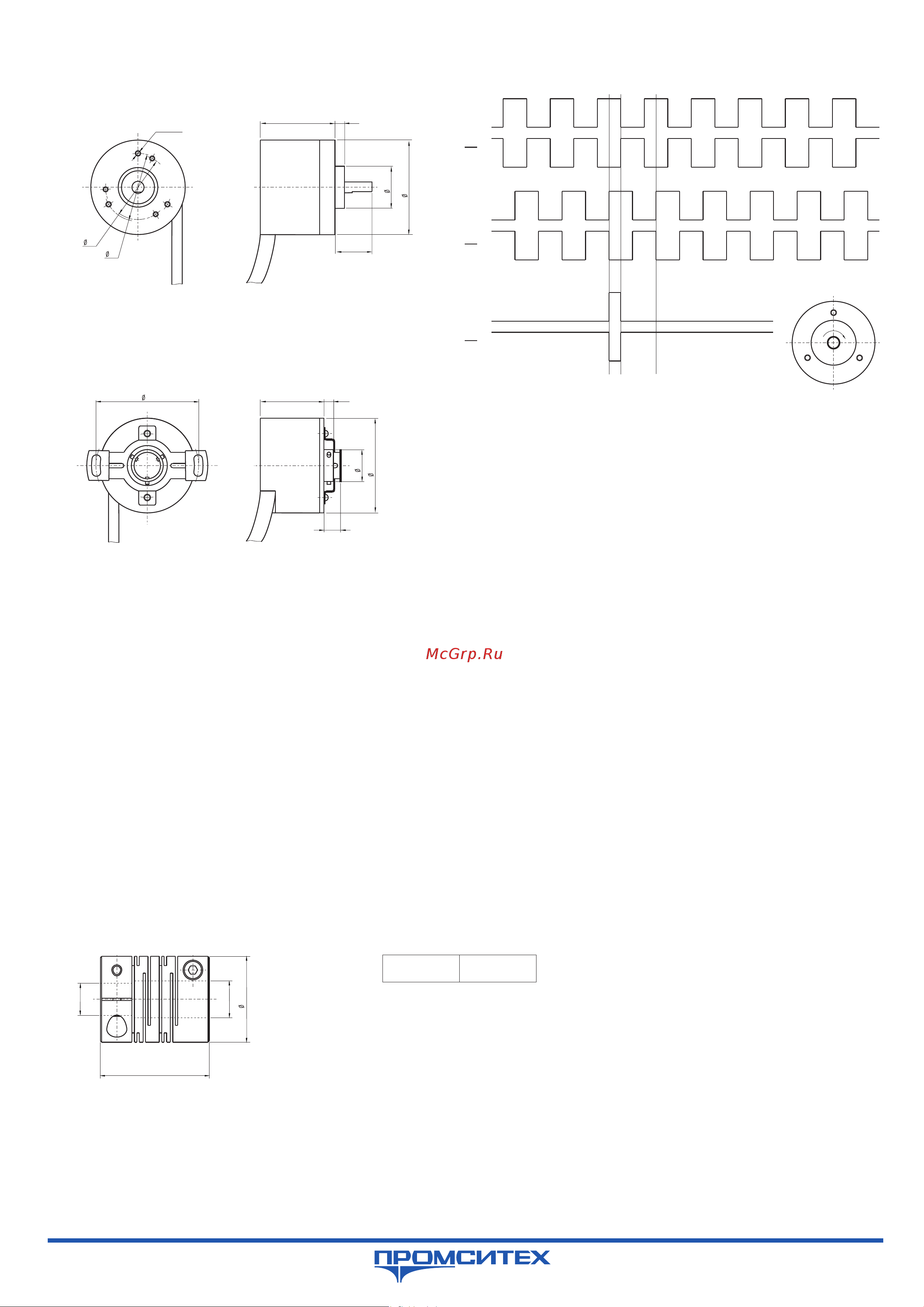

Размеры (мм):

40B

40H

Муфта разрезная диаметром 20 мм

Служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует

незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект энкодеров с

выступающим валом.

Размеры (мм):

6 отв.

M3x120 °

Диаграмма

0° 90° 360°*

Электросоединение

Функция Цвет провода подключения энкодера:

+VDC Коричневый

GND Белый

A Зеленый

A` Зелено-черный

B Желтый

B` Желто-черный

Z Серый

Z` Серо-черный

SCK* Синий

NSS* Сине-черный

MISO* Оранжевый

MOSI* Оранжево-черный

* - указанные провода являются служебными, подключению при

эксплуатации не подлежат.

Направление вращения

Вид со стороны вала

7,6

2,3

Варианты исполнений D1xD2 (мм):

6x6 8x8

43,5

34,7

43,5
