самонарезающих винтов 6.3х13мм., показано на сноске. Затем при установке

боковых стенок необходимо проследить за тем, чтобы выступающие язычки

попадали в пазы на боковых стенках. Соединить полку разделяющую и боковые

стенки при помощи 4-х винтов М6х13мм. шайб и гаек М6., так-же показано на

сноске.

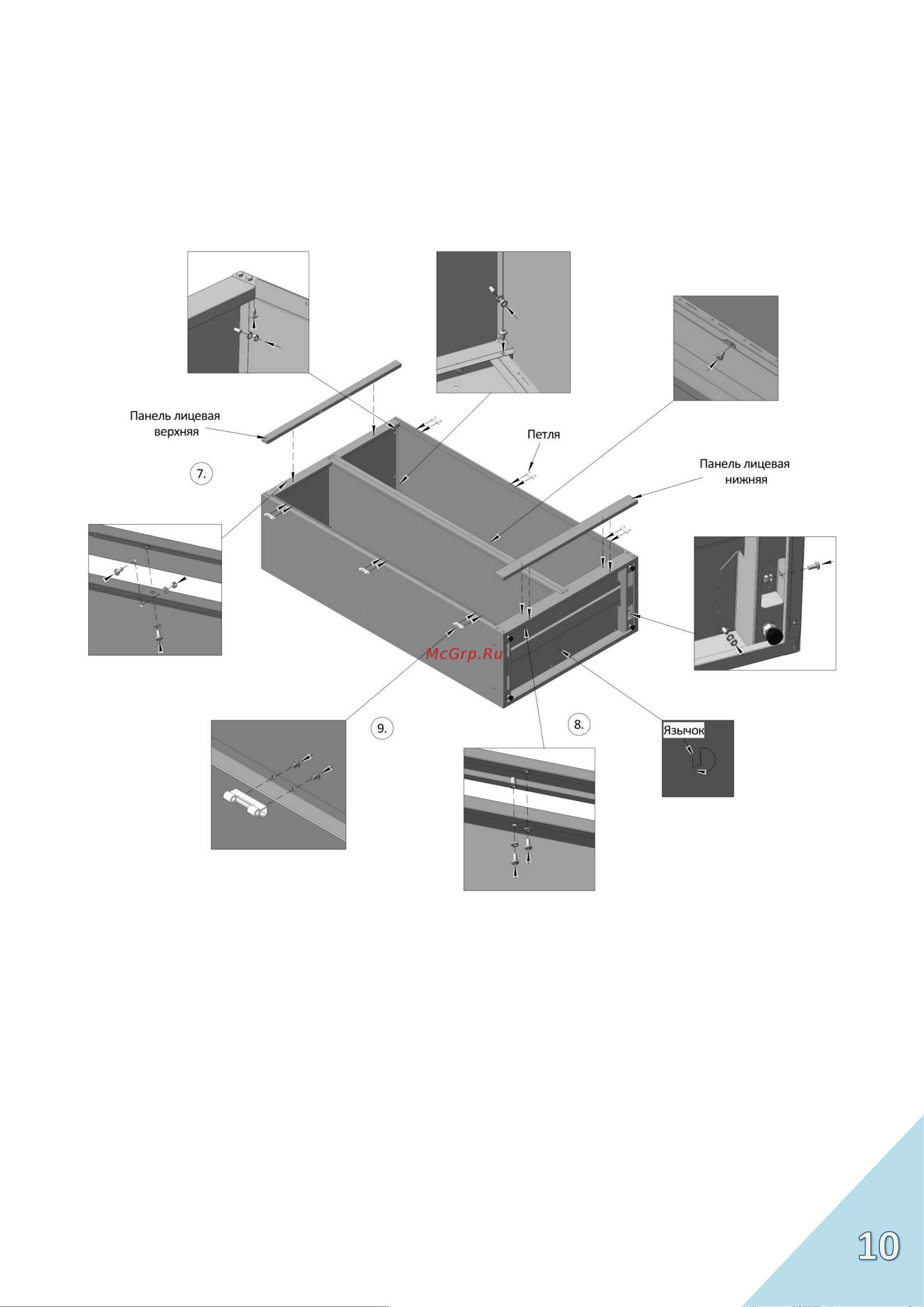

7. Установите панель лицевую верхнюю как указывают линии на рисунке,

совместив резьбовые втулки, установленные на внутренней части панели лицевой, с

отверстиями на передней части панели верхней, закрепите её при помощи 2-х

винтов М6х13мм. и шайб. Далее через отверстия в верхней части закрепите панель

лицевую к панели верхней при помощи 2-х винтов М6х13мм. шайб и гаек М6,

показано на сноске.

8. Расположите панель лицевую нижнюю на основании так чтобы пазы,

расположенные на боковой стороне, были направлены в верхнюю часть корпуса, а

резьбовые втулки совпадали с отверстиями на передней части основания. Закрепите

при помощи 4-х винтов М6х13мм. и шайб.
