3. Установите панель верхнюю как указывают линии на рисунке, соедините

перегородку и лицевую часть панели через совпадающие отверстия (обозначены

пунктиром) при помощи 2-х болтов М6х13мм. шайб и гаек М6, далее соедините

торцевую часть перегородки и стенки задние с панелью при помощи 6-и винтов

М6х13мм. шайб и гаек М6, так-же не затягивая.

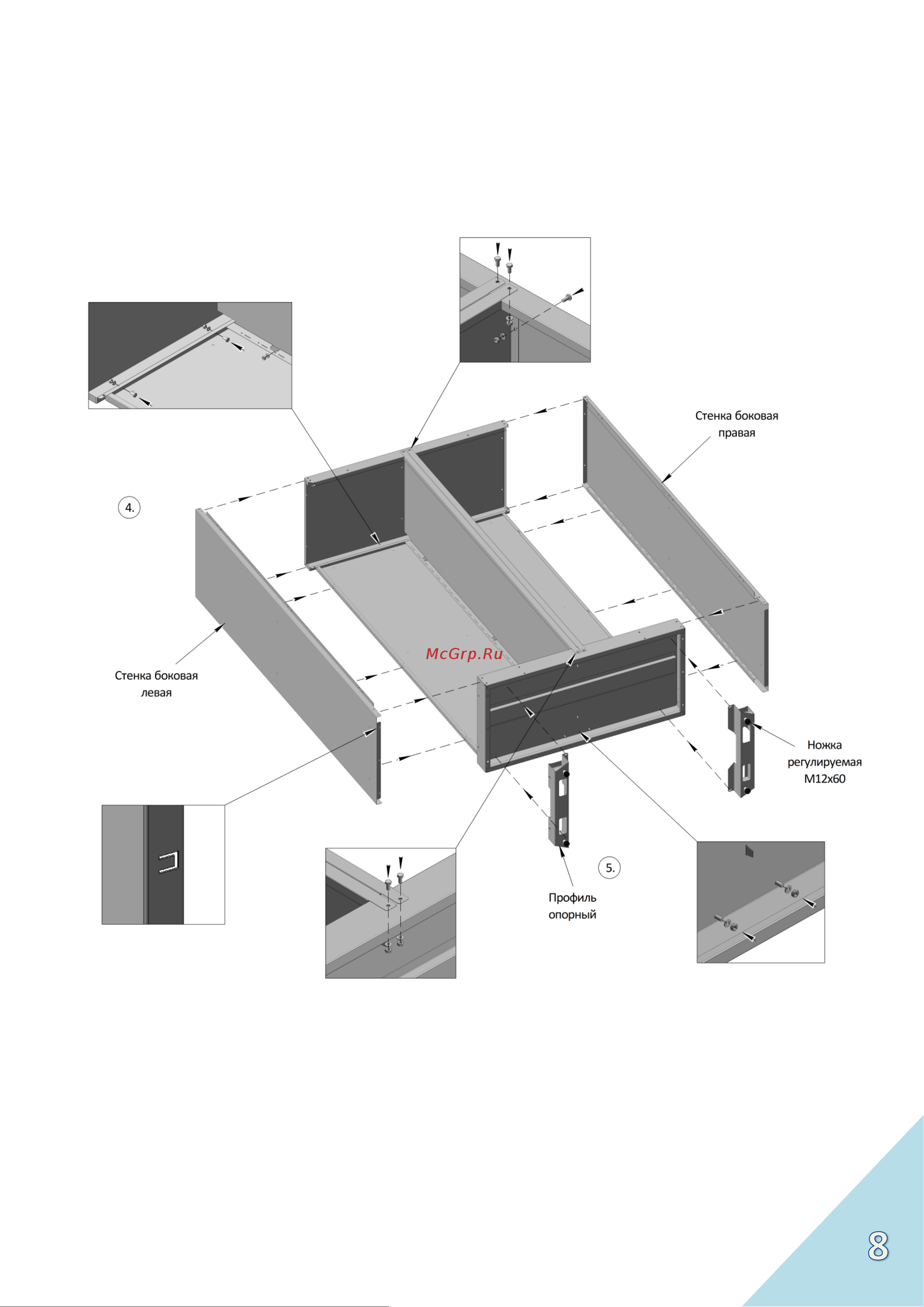

4. Установите боковые стенки как показано на рисунке, на торцевых сторонах в

нижней части, имеется по 3 язычка в форме буквы «П», ориентируйте их на

основание. В верхней и нижней части через отверстия соедините стенки боковые с

основанием и панелью верхней при помощи 8-и болтов М6х13мм. шайб и гаек М6,

не затягивая, далее плотно прижав стенки боковые к основанию по бокам, при

помощи отвёртки отогните во внутреннюю часть основания язычки, язычки должны

проходить в квадратные окна и прилегать к основанию. Далее необходимо

соединить при помощи 10-и самонарезающих винтов 6,3х13мм. стенки задние,

боковые и панель верхнюю с внутренней части корпуса. Проверьте геометрию
