Deutsch | 11

Bosch Power Tools 1 619 929 E56 | (7.4.09)

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass

das unter „Technische Daten“ beschriebene

Produkt mit den folgenden Normen oder norma-

tiven Dokumenten übereinstimmt: EN 60745

gemäß den Bestimmungen der Richtlinien

2004/108/EG, 98/37/EG (bis 28.12.2009),

2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Leinfelden, 10.10.2008

Montage

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck-

dose.

Zusatzgriff

f Verwenden Sie Ihr Elektrowerkzeug nur mit

dem Zusatzgriff 12.

Zusatzgriff schwenken (siehe Bild A)

Sie können den Zusatzgriff 12 beliebig schwen-

ken, um eine sichere und ermüdungsarme

Arbeitshaltung zu erreichen.

Drehen Sie das untere Griffstück des Zusatzgriffs

12 entgegen dem Uhrzeigersinn und schwenken

Sie den Zusatzgriff 12 in die gewünschte Posi-

tion. Danach drehen Sie das untere Griffstück

des Zusatzgriffs 12 im Uhrzeigersinn wieder fest.

Achten Sie darauf, dass das Spannband des

Zusatzgriffs in der dafür vorgesehenen Nut am

Gehäuse liegt.

Bohrtiefe einstellen (siehe Bild B)

Mit dem Tiefenanschlag 11 kann die gewünschte

Bohrtiefe X festgelegt werden.

Drücken Sie die Taste für die Tiefenanschlagein-

stellung 10 und setzen Sie den Tiefenanschlag in

den Zusatzgriff 12 ein.

Die Riffelung am Tiefenanschlag 11 muss nach

unten zeigen.

Schieben Sie das SDS-plus-Einsatzwerkzeug

bis zum Anschlag in die Werkzeugaufnahme

SDS-plus 3. Die Beweglichkeit des SDS-plus-

Werkzeugs kann sonst zu einer falschen Ein-

stellung der Bohrtiefe führen.

Ziehen Sie den Tiefenanschlag so weit heraus,

dass der Abstand zwischen der Spitze des Boh-

rers und der Spitze des Tiefenanschlags der

gewünschten Bohrtiefe X entspricht.

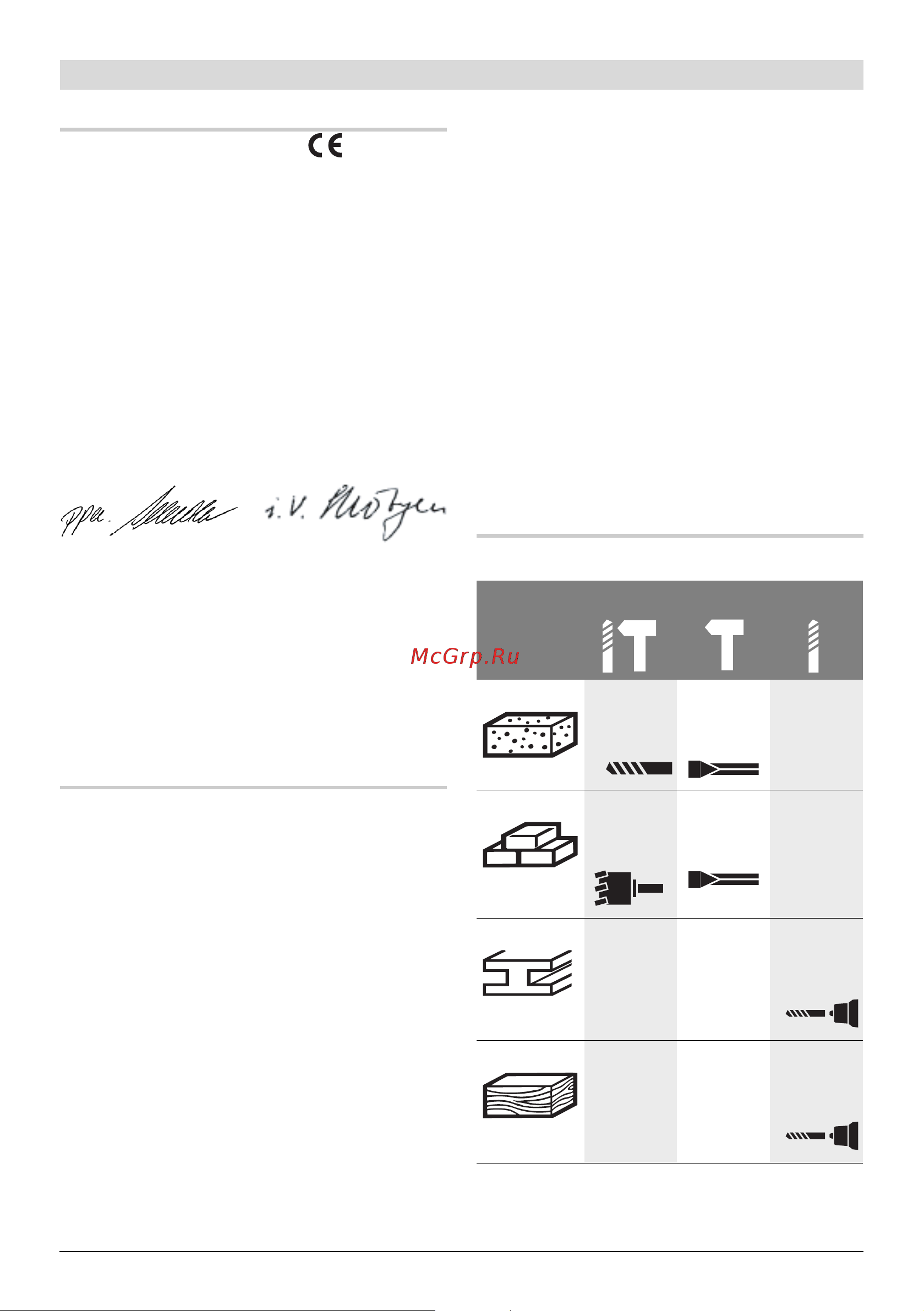

Bohrfutter und Werkzeuge auswählen

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

Betriebsart

Material

Beton Ø 4–28

mm

SDS-plus

SDS-plus

–

Mauerwerk

Ø 40–82

mm

SDS-plus

SDS-plus

–

Stahl

––

Ø –13

mm

SDS-plus

Holz

––

Ø –30

mm

SDS-plus
