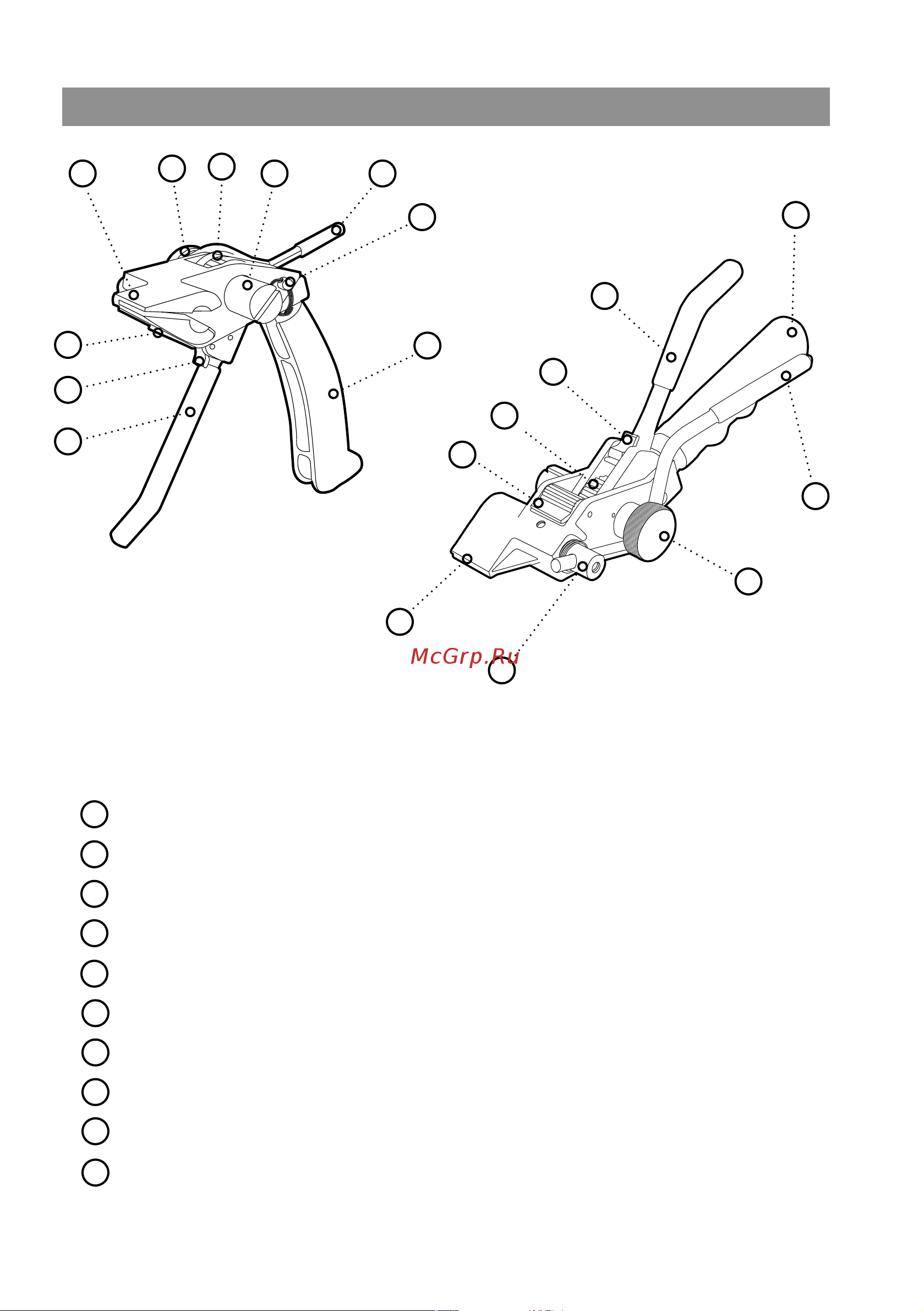

Устройство и принцип работы

Инструмент ИНТ-20 мини (КВТ),

ИНТу-20 (КВТ) состоит из напраляющего

устройства, оси натяжения ленты, храпово-

го механизма, подвижной рукоятки, непод-

вижной рукоятки и рукоятки ножа.

Направляющее устройство имеет паз для

установки ленты и поворотный нож для

обрезки ленты.

Ось натяжения имеет направляющий паз и

зубчатое колесо храповика, обратный ход

которого при натяжении блокируется сто-

порной собачкой.

Неподвижная рукоятка ИНТ-20 мини имеет

два сменных положения для удобства мон-

тажа.

ИНТ-20 мини

ИНТу-20

1 2

8

7

5

6

1

3

4

6

7

5

9

8

1

10

9

3

4

Направляющее устройство

Ось натяжения ленты

Винт оси натяжения /

Зубчатое колесо храповика /

Собачка храповика

Блокиратор свободного хода оси

Подвижная рукоятка

Неподвижная рукоятка

Рукоятка ножа

Фиксатор неподвижной рукоятки

(ИНТ-20 мини)

1

6

2

3

4

5

7

8

9

10
