TI 10000 A ES

Инструкция по эксплуатации

- 3 -

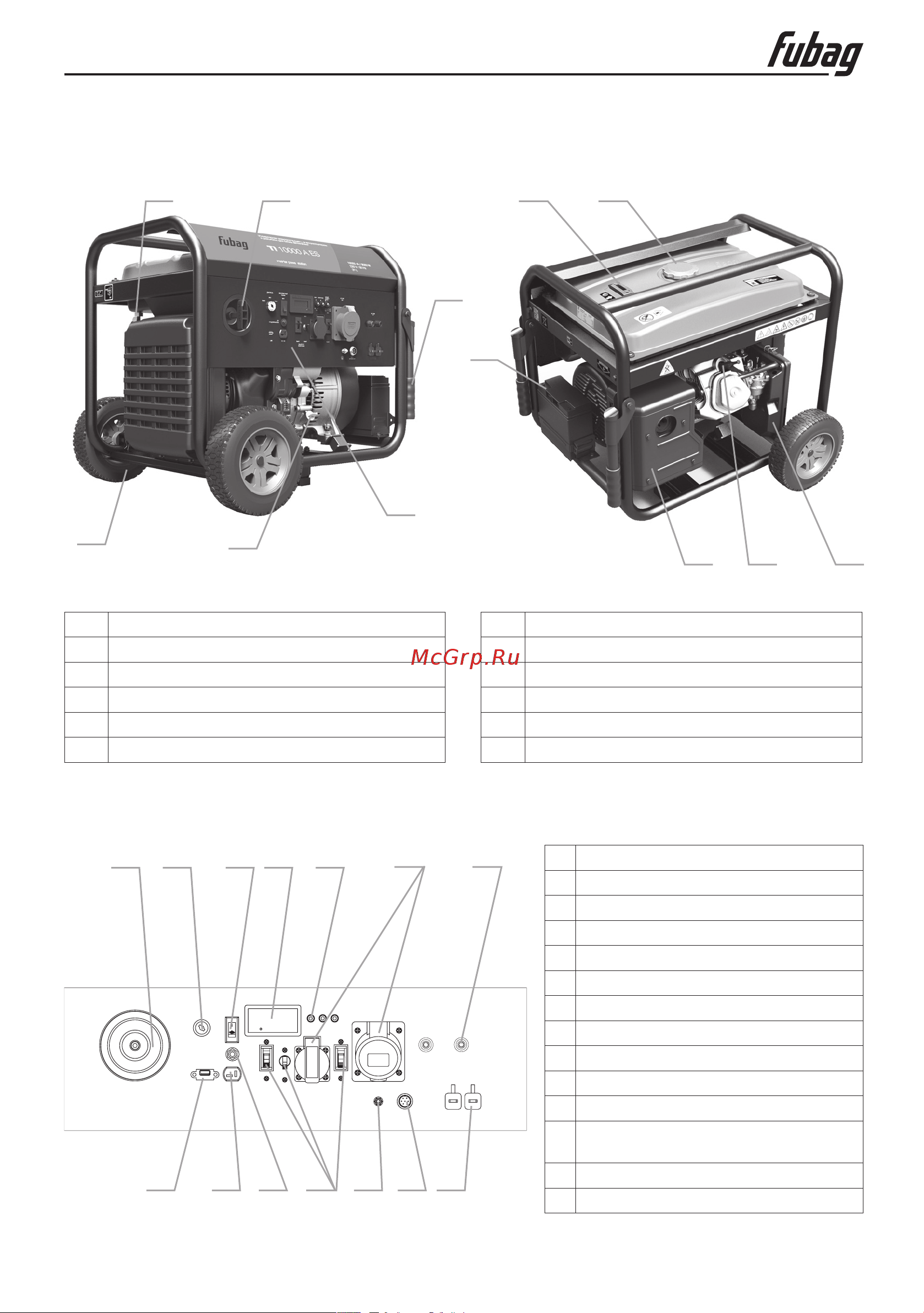

2. Компоненты электростанции

1 Ручка для транспортировки

2 Рукоятка стартера

3 Панель управления

4 Крашка масляного картера

5 Колесо

6 Топливный кран

1 Индикатор уровня топлива

2 Крышка топливного бака

3 Глушитель

4 Воздушный фильтр

5 Аккумулятор

6 Свеча зажигания

6 4

Рис. 2.1 Рис. 2.2

2.1 ПАНЕЛЬ УПРАВЛЕНИЯ

Ручка стартера

Выключатель двигателя

Выключатель экономичного режима

Цифровой дисплей

Индикаторы

Розетки 230 В

Разъем DC USB

Розетка DC 12 В

Предохранитель DC

Защитный выключатель

Клемма зазаемления

Разъем подключения блока автома-

тики

Разъемы параллельного включения

Клеммы 230 В / 39 А

Рис. 2.3

1 2 6

3 4 5

9 131211
