ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО СОЕДИНЕНИЙ ТРУБ

•

В некоторых регионах США для соединения кабелей необходимо использовать кабелепровод.

Для обеспечения достаточного места для трубопроводов и обеспечения после установки прилегания блока к

стене рекомендуется присоединить дренажный шланг к правой стороне блока (при взгляде с задней части блока).

•

При присоединении трубопровода с левой или правой стороны трубы должны выходить горизонтально, чтобы не

мешать установке нижней панели.

ОСТОРОЖНО!

Соблюдайте особую осторожность, чтобы не допустить образования вмятин и повреждений трубопровода во

время его изгиба и вывода от блока. Вмятины на трубопроводе снизят эффективность работы блока.

Если

трубопровод

хладагента

уже

вмонтирован

стену,

выполните

следующее:

Шаг

Навесьте

внутренний

блок

на

монтажную

пластину.

1. Имейте в виду, что крюки монтажной пластины меньше, чем отверстия в задней части блока.

Если места для присоединения встроенных труб к внутреннему блоку недостаточно, блок можно сдвинуть влево

или вправо приблизительно на 30 - 50 мм в зависимости от модели.

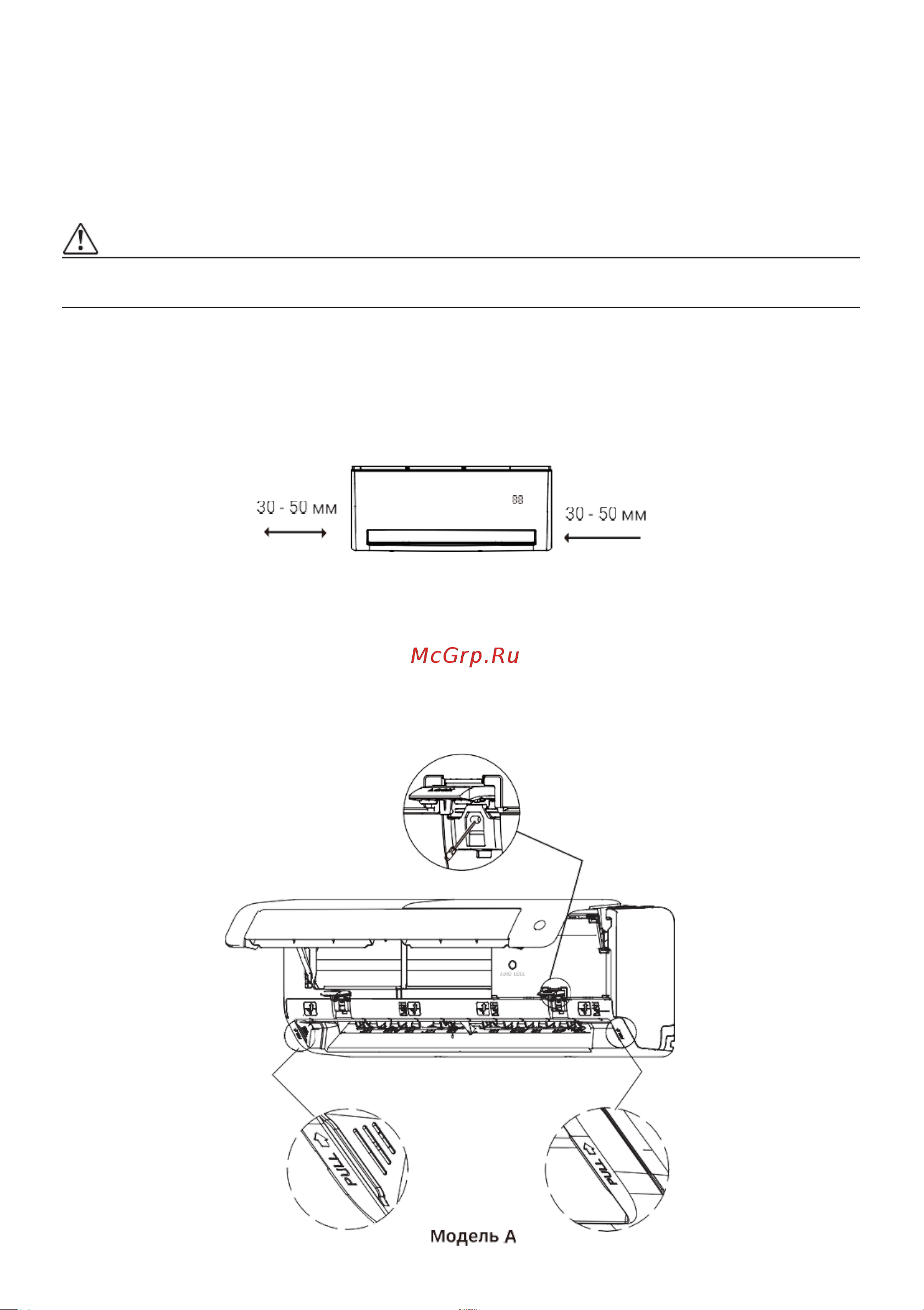

Перемещение по горизонтали

Шаг 2. Подготовить трубопровод

хладагента

1. Откройте панель и

зафиксируйте ее положение, затем откройте крышки двух фиксаторов, отверните винт,

как показано на следующем рисунке. Удерживайте обе

стороны нижней панели в местах, обозначенных

«PULL» (Тянуть), потяните ее вверх, чтобы освободить фиксаторы, затем снимите нижнюю панель.

Откройте крышку

и отверните винт
