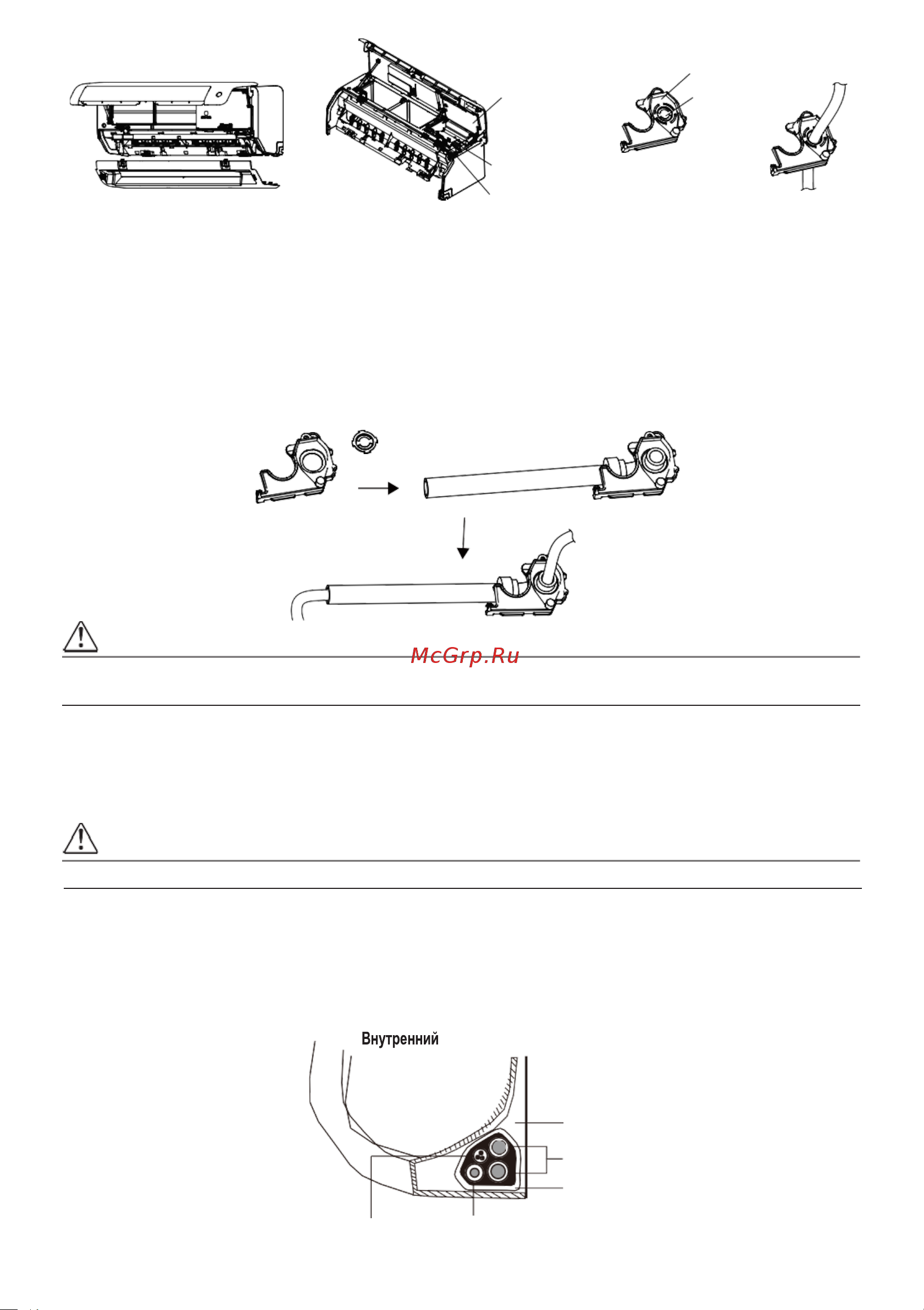

Сначала откройте переднюю панель, затем

снимите нижнюю панель.

Откройте крышку

электриче

ского

щитка

Клеммная колодка

Кабельный зажим

Уплотнитель

(у некоторых

моделей)

Съемная

панель

ПРИМЕЧАНИЕ. Если диаметр кабеля слишком велик, удалите среднюю малую пластмассовую панель, чтобы открыть

паз, достаточный для прохода кабеля. При необходимости снять раму или дренажный шланг, сначала снимите

уплотнитель.

В Северной Америке

Сначала вырежьте отверстие, чтобы образовался паз, через который можно установить кабелепровод.

Затем проведите кабель через кабелепровод и присоедините его к внутреннему блоку.

НЕ МЕНЯЙТЕ МЕСТАМИ ФАЗОВЫЙ И НУЛЕВОЙ ПРОВОДА

Это опасно и может привести к неисправности кондиционера.

7. Проверьте надежность всех соединений, затем прикрепите сигнальный кабель к блоку кабельным зажимом.

Надежно закрепите кабельный зажим винтами.

8. Установите на место крышку электрического щитка на передней стороне блока и пластмассовую панель на

заднюю сторону.

ПОРЯДОК ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРОВОДКИ МОЖЕТ НЕСКОЛЬКО ОТЛИЧАТЬСЯ ДЛЯ РАЗНЫХ БЛОКОВ.

Шаг

Оберните

трубопроводы

кабели

Прежде чем проложить трубопровод, дренажный шланг и сигнальный кабель через отверстие в стене, необходимо

связать их вместе. Это необходимо для экономии места, защиты и теплоизоляции (в некоторых регионах США это

требование не является необходимым).

1. Свяжите вместе дренажный шланг, трубопроводы хладагента и сигнальный кабель, как показано ниже:

Промежуток за блоком

Трубопровод хладагента

Изоляционная лента

Сигнальный

провод

Дренажный

шланг

блок

ОСТОРОЖНО!

ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО ЭЛЕКТРОПРОВОДКИ
