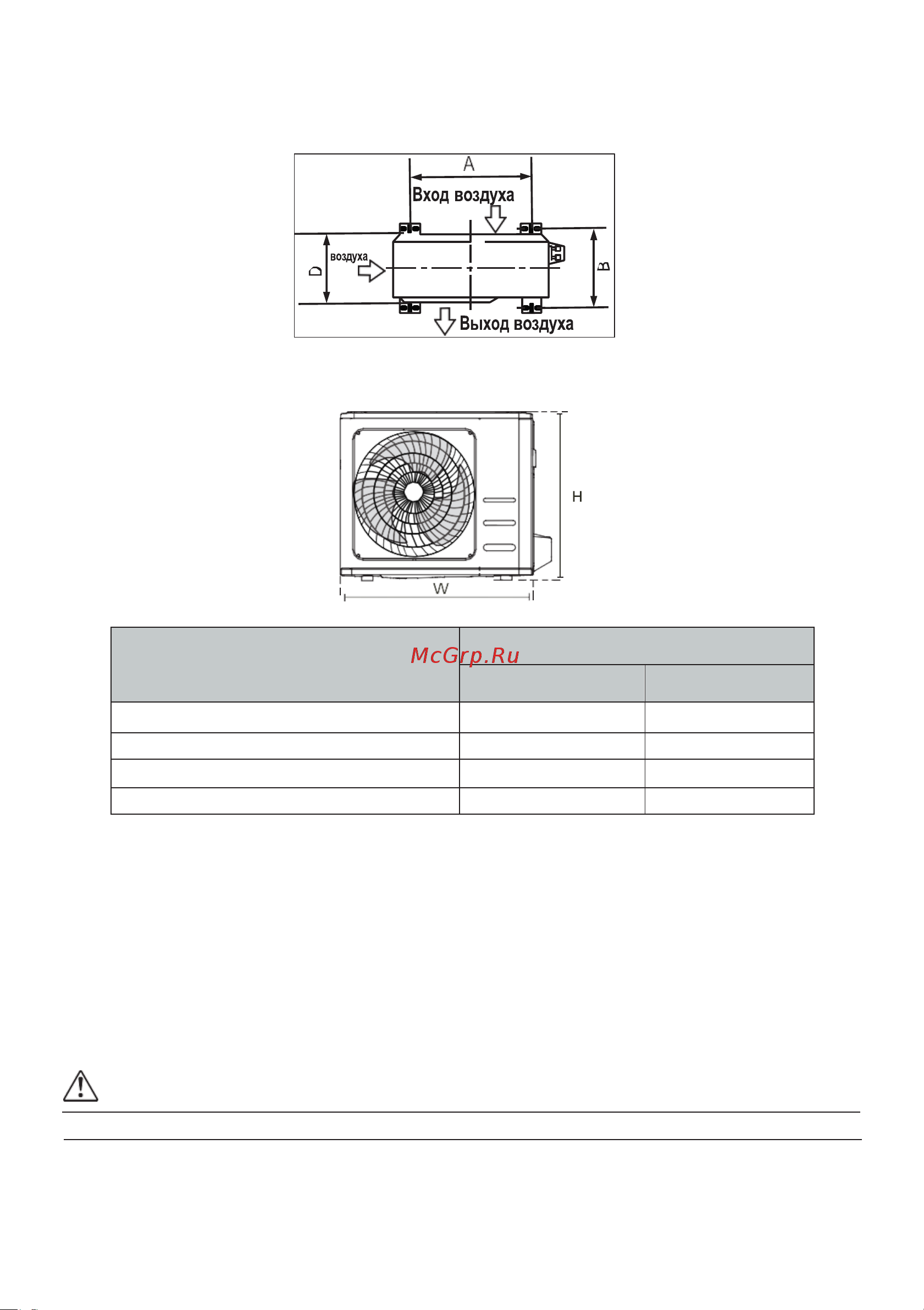

УСТАНОВОЧНЫЕ РАЗМЕРЫ БЛОКА

Ниже приведен перечень размеров различных наружных блоков и расстояние между монтажными опорами.

Подготовьте монтажное основание для блока в соответствии с приведенными ниже размерами.

Габариты наружных блоков (Ш х В х Г), мм

Установочные размеры

Расстояние А (мм) Расстояние В (мм)

RK-09SDMIE: 668x469x252

430 231

RK-12SDMIE: 720x495x270

452 255

RK-18SDMIE: 805x554x330

663 354

Для установки блока на основании или на бетонной монтажной платформе выполните следующие действия:

1. Отметьте положения для четыре анкерных болтов по таблице размеров.

2. Просверлите отверстия для анкерных болтов.

3. Наверните гайку на конец каждого анкерного болта.

4. Забейте анкерные болты в просверленные отверстия.

5. Отверните гайки с анкерных болтов и установите наружный блок на болты.

6. Наденьте шайбы на все анкерные болты, затем наверните гайки.

7. С помощью ключа затяните гайки до упора.

ОПАСНО!

ПРИ СВЕРЛЕНИИ БЕТОНА РЕКОМЕНДУЕТСЯ ИСПОЛЬЗОВАТЬ ЗАЩИТНЫЕ ОЧКИ.

Вход

RK-24SDMIE: 890x673x342

511 317
