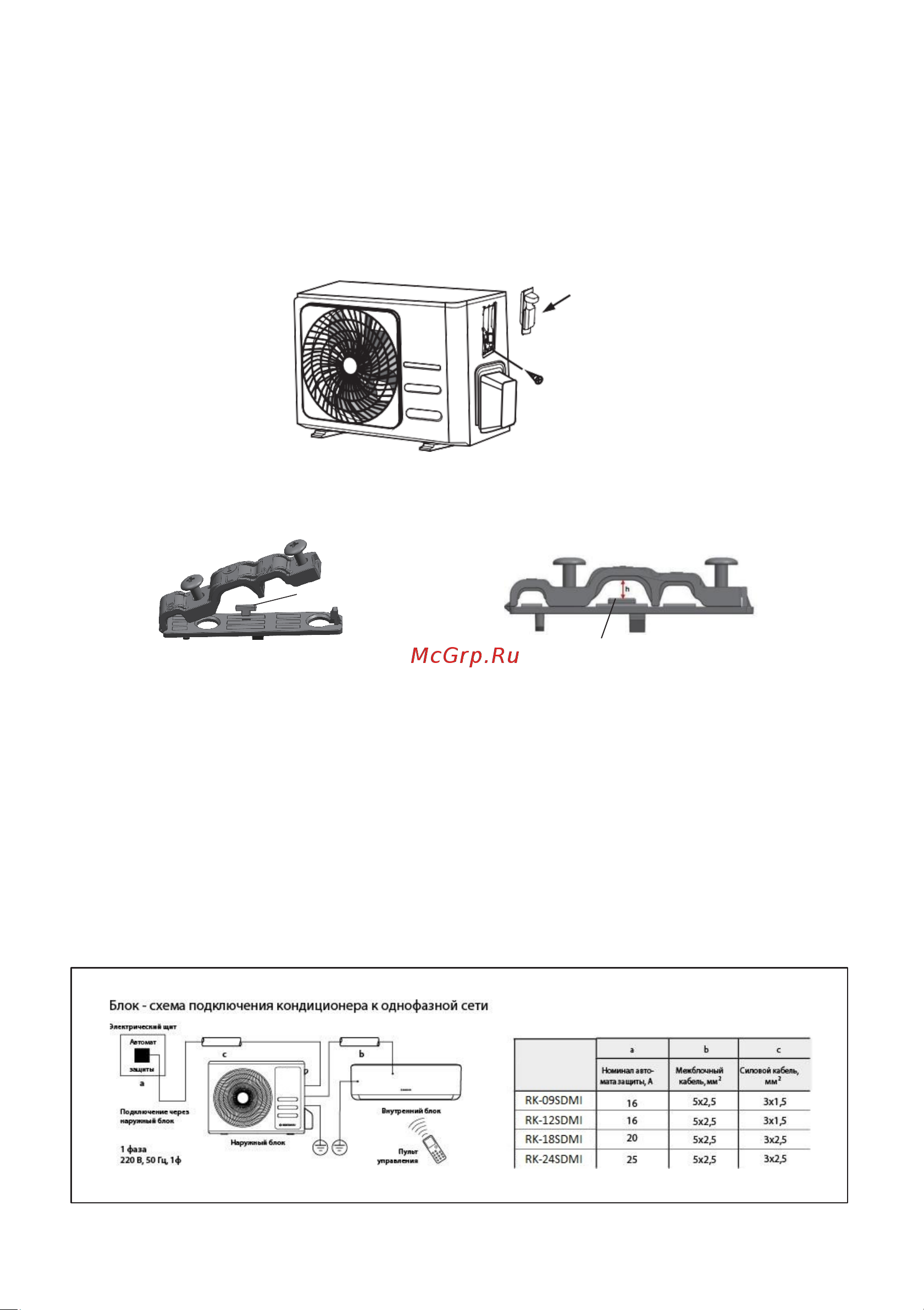

1. Отверните винты на крышке электрического щитка и снимите крышку.

2. Отверните кабельный зажим, расположенный под клеммной колодкой, и отложите его в сторону.

3. Подсоедините провод в соответствии с электрической схемой и надежно привинтите U-образную клемму

каждого провода к соответствующему контакту.

4. Проверьте надежность каждого соединения, затем оберните провода вокруг, чтобы предотвратить попадание

дождевой воды на клеммную колодку.

5. Прикрепите кабель к блоку кабельным зажимом. Надежно закрепите кабельный зажим винтами.

6. Изолируйте неиспользуемые провода поливинилхлоридной изоляционной лентой. Они не должны

соприкасаться с металлическими или токопроводящими частями.

7. Установите на место крышку электрического щитка на боковой стороне блока и закрепите ее винтами.

ышка

ПРИМЕЧАНИЕ: если кабельный зажим выглядит, как показано на следующем рисунке, выберите соответствующее

проходное отверстие в зависимости от диаметра провода.

Отверстия трех размеров:

малое, среднее и большое

Если кабель закреплен недостаточно

прочно, поднимите его с помощью

фиксатора, чтобы плотно зажать.

1. Снять крышку клеммной коробки блока, ослабив 3 винта.

2. Снять колпачки с панели трубопровода.

3. Временно установить изоляционные

трубки (не входят в комплект поставки) на панель трубопровода.

4. Должным образом подключить линию питания и линию низкого напряжения к соответствующим контактам

клеммной коробки.

5. Заземлить блок в соответствии с местными нормативными требованиями.

6. Проследить за тем, чтобы каждый провод был на несколько дюймов длиннее, чем требуется для подсоединения

проводки.

7. Для фиксации изоляционных трубок использовать контргайки.

Фиксатор

Кр

Винт
