Руководство по эксплуатации

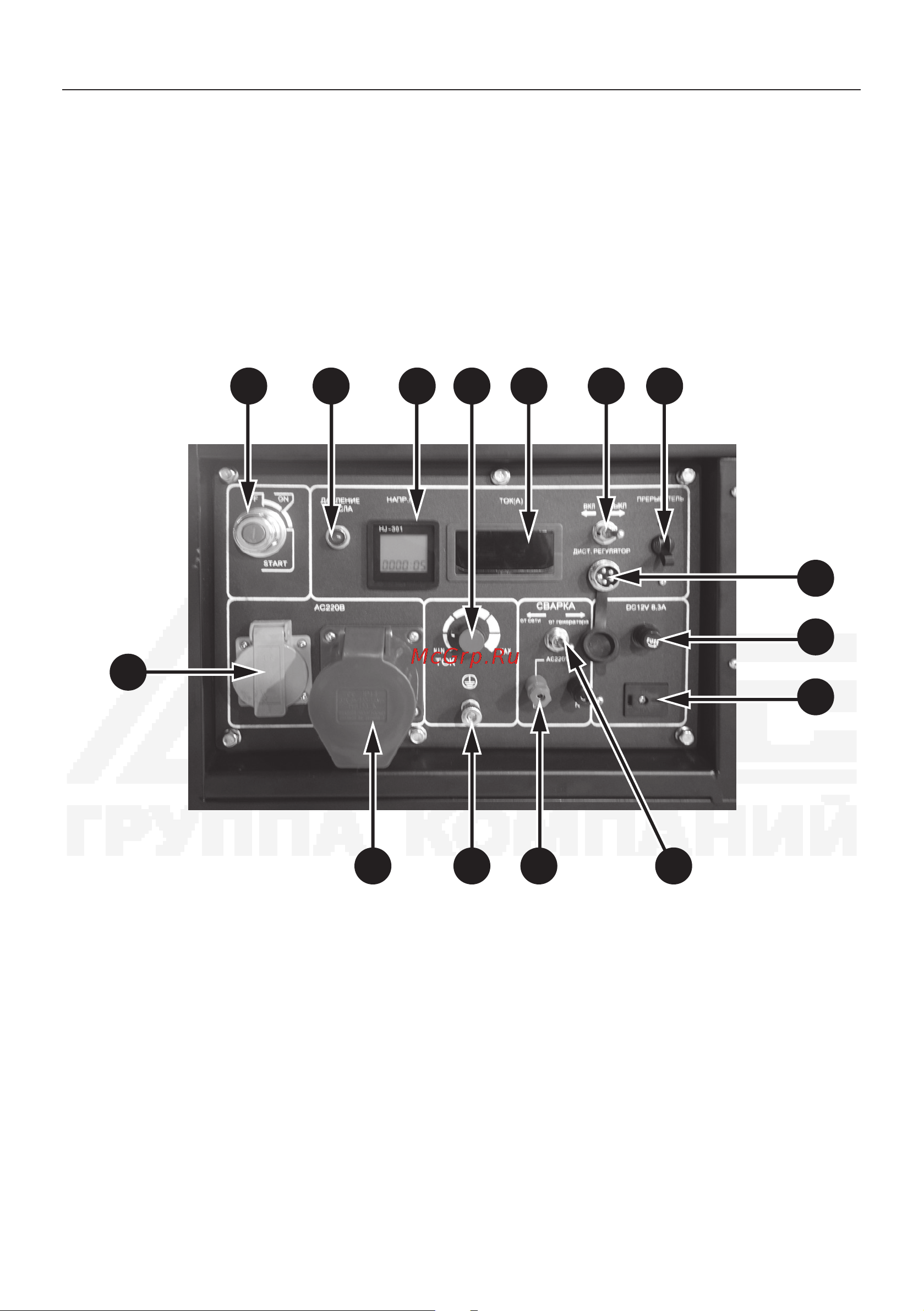

Рис. 2 Панель управления

1. Замок зажигания

2. Лампочка низкого давления масла

3. Дисплей рабочих параметров:

счетчик моточасов, частота, напряжение,

нагрузка

4. Дисплей сварочного тока

5. Прерыватель сети

6. Розетки 230В/16А

7. Переключатель регулировки тока:

с панели / через пульт

8. Подключение дистанционного регулятора

тока

9. Клеммы для подключения постоянного тока

12В/8.3А

10. Выходы для подключения 220 В к

сварочному генератору. Для проведения

сварочных работ от стационарной сети.

11. Регулятор сварочного тока

12. Выбор режима сварки: от сети 220В или от

генератора

13. Разъем для подключения заземления

14. Силовая розетка 230В/32А

15. Предохранитель 12В/8.3А

321

4 7 5

1014

1. Двигатель

2. Рама

3. Панель управления

4. Топливный бак

5. Воздушный фильтр

6. Топливный фильтр

7. Ручной стартер

8. Транспортировочные колеса

9. Аккумуляторная батарея

10. Электростартер

11. Глушитель

12. Транспортировочные рукоятки

13. Генератор переменного тока

14. Место крепления заземляющего провода
