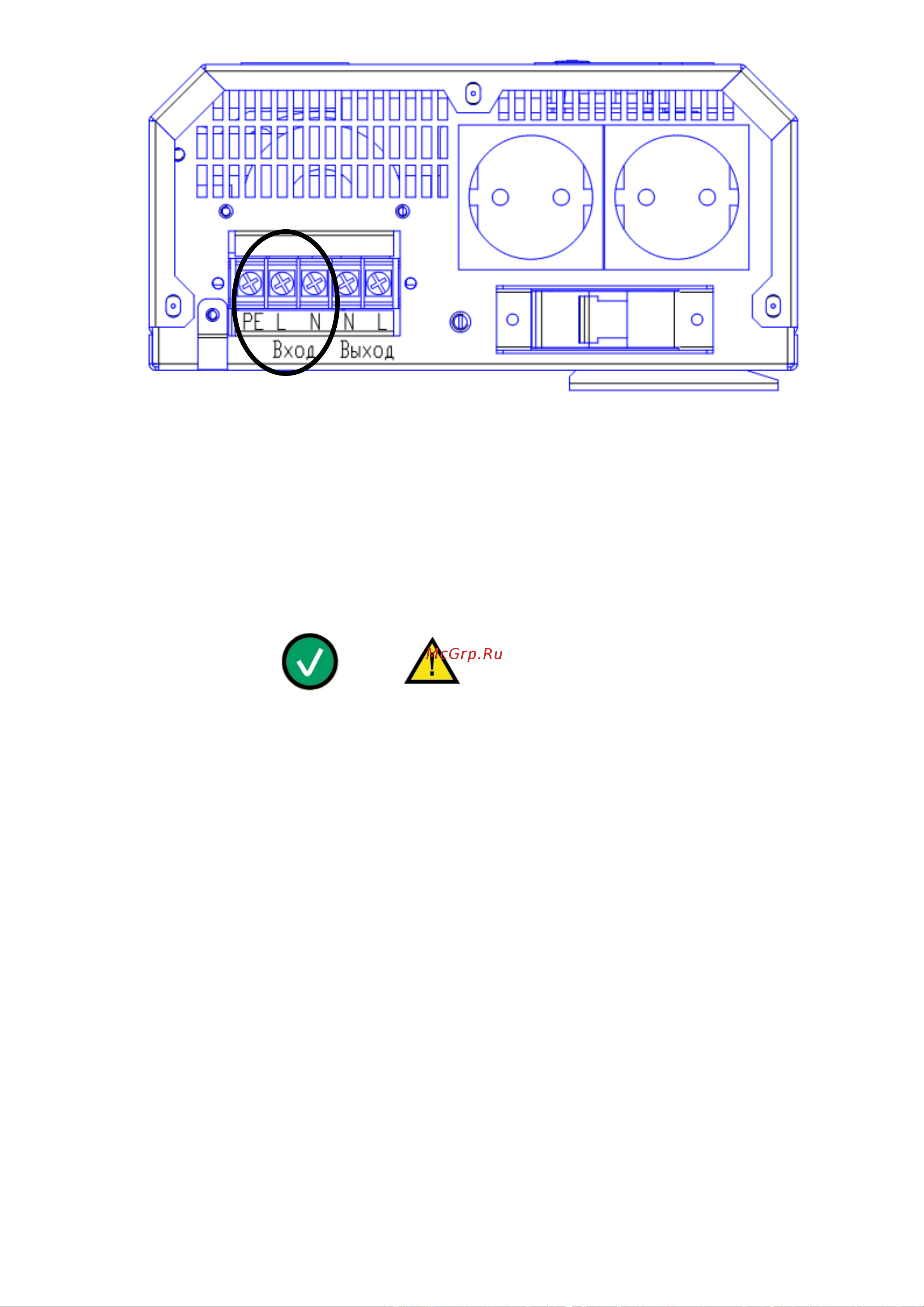

Рисунок 3.2 – Стабилизатор ИнСтаб IS2500 и ИнСтаб IS3500.

Клеммная колодка «Вход PE-L-N»

5) После окончания монтажных работ проверьте правильность

подключения и подайте на стабилизатор напряжение питающей сети.

Переведите выключатель «СЕТЬ» в положение «ВКЛ (I)».

6) На стабилизаторе загорятся и погаснут индикаторы:

- для модели ИнСтаб IS350, ИнСтаб IS550 - индикаторы «Норма»,

«Перегрев/ Перегрузка», «U> 310 В», «U< 90 В»;

- для моделей ИнСтаб IS1000, ИнСтаб IS1500, ИнСтаб IS2500,

ИнСтаб IS3500 « » и « ».

Затем индикатор «Норма» загорится зеленым светом.

7) Для моделей ИнСтаб IS1000, ИнСтаб IS1500, ИнСтаб IS2500,

ИнСтаб IS3500 на ЖК-дисплее высветятся данные о состоянии входного и

выходного напряжений.

8) Переведите выключатель «СЕТЬ» в положении «ВЫКЛ (0)». Все

индикаторы погаснут, вентиляторы перестанут вращаться. Убедившись в

отсутствии напряжения на выходе стабилизатора, подключите нагрузку.

9) Подключение к стабилизатору нагрузки осуществляется:

9.1) для моделей ИнСтаб IS350, , ИнСтаб IS550, ИнСтаб IS1000,

ИнСтаб IS1500 к розеткам «Выход ~220В», расположенным на лицевой (для

модели ) и боковой панелях стабилизатора (либо на верхней части корпуса

стабилизатора, в зависимости от конструктивной модификации);

9.2) для моделей ИнСтаб IS2500 и ИнСтаб IS3500 к розеткам «Выход

~220В», расположенным на боковой панели стабилизатора, а так же к

клеммной колодке «Выход N-L» (см. рисунок 3.3).

ВНИМАНИЕ! При подключении нагрузки к клеммной колодке и/или

розеткам обращайте внимание на суммарную мощность подключаемой

нагрузки: она не должна превышать номинальную мощность стабилизатора.

Рекомендованное сечение кабеля для подключения нагрузки к

стабилизатору ИнСтаб IS2500 и ИнСтаб IS3500 – 4 мм
