-12-

ИНФОРМАЦИЯ ПО ИСПОЛЬЗОВАНИЮ

3. ИНФОРМАЦИЯ ПО ИСПОЛЬЗОВАНИЮ

3.1 ЛИЦЕВАЯ ПАНЕЛЬ БЛОКА ПИТАНИЯ

● На лицевой панели управления блока питания находятся индикаторные лампы, контроллер сварочного

тока и напряжения, кнопка выбора полярности, горелка, выход (-) и выход (+) и т.д.

(Рисунок 1)

● LED1: Индикаторная лампа источника питания. Лампа LED1 загорается, когда выключатель в

положении ON (Вкл.).

● LED2: Индикаторная лампа перегрева. Лампа LED2 загорается при срабатывании защиты от перегрева.

● Ручка толчковых перемещений для подачи проволоки без сварочного тока.

● Ручка сварочного тока: контроллер сварочного тока.

Контроллер осуществляет контроль за сварочным

током

● Ручка сварочного напряжения: контроллер сварочного напряжения.

Контроллер осуществляет контроль

сварочного напряжения

● Ручка индуктивности: данная ручка служит для изменения статических характеристик дуги, качества

сварного шва, количества брызг и т.д.

3.2 ЗАДНЯЯ ПАНЕЛЬ БЛОКА ПИТАНИЯ

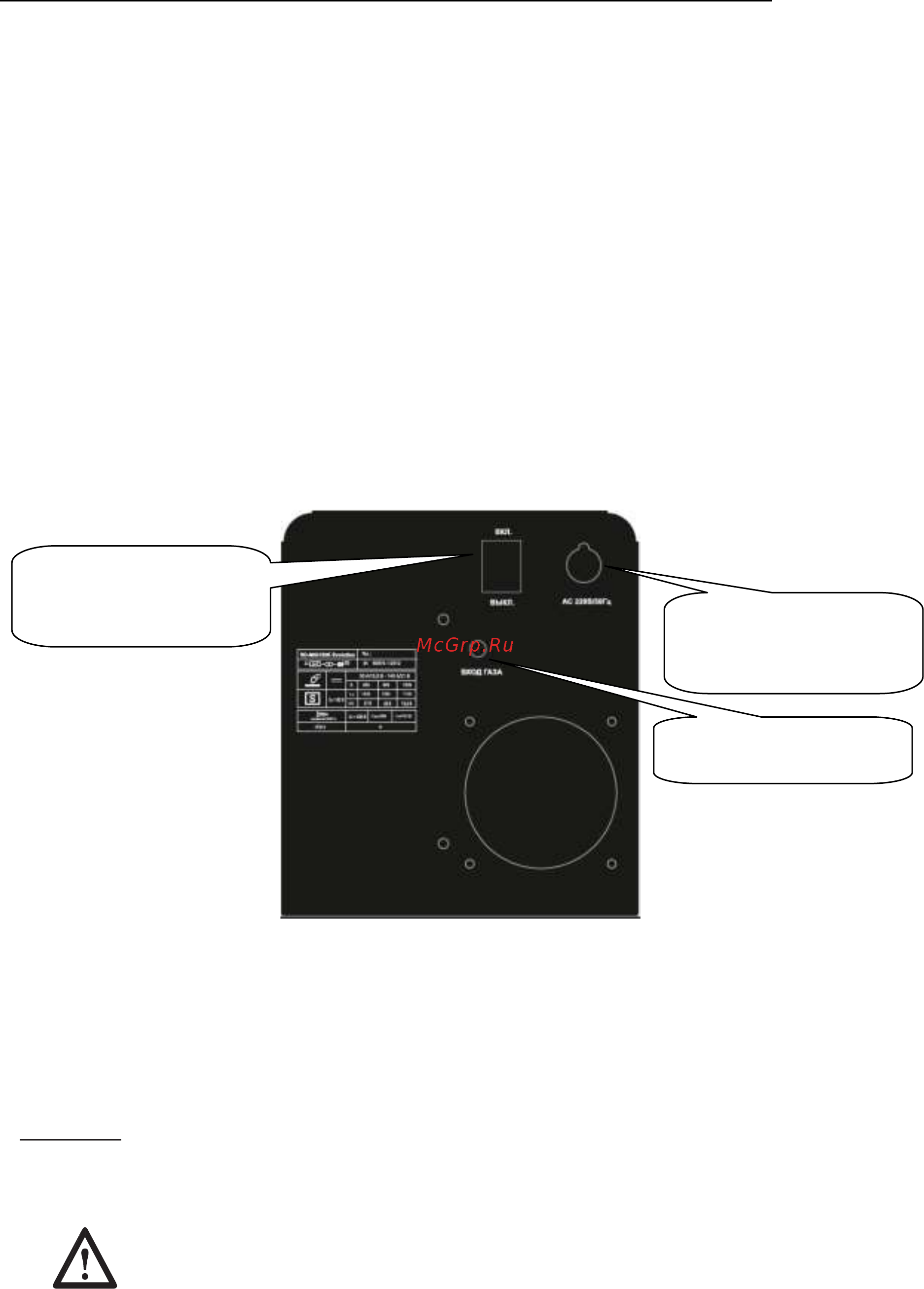

Рисунок 3: Задняя панель

3.3 РЕГУЛИРОВКА РАСХОДА ГАЗА

●Индикатор на регуляторе со стороны трубы показывают давление, а другой показывает расход в

«л/мин».

●Номинальный расход газа должен быть примерно в 7-9 раз превышать диаметр используемой проволоки.

Обычно коэффициент равен 8.

ПРИМЕР:

Диаметр проволоки: 0,8 мм.

Расход газа: 8 x 0,8 ≈ 6 л/мин

3.4 ВЫРАВНИВАНИЕ ПРИЖИМНЫХ РОЛИКОВ ДЛЯ СООТВЕТСТВУЮЩЕГО ДИАМЕТРА

Всегда контролируйте ролики на фланце для соответствия с диаметром проволоки,

так как на неисправности, связанные с выравниванием, гарантия не

распространяется.

●Обе стороны роликов промаркированы в соответствии с диаметром проволоки.

Силовой

кабель, например,

1～，50/60Гц，220В AC，

Переключатель ON/OFF

(Вкл./Выкл.)

блока питания.

Штуцер

для подключения газа.
