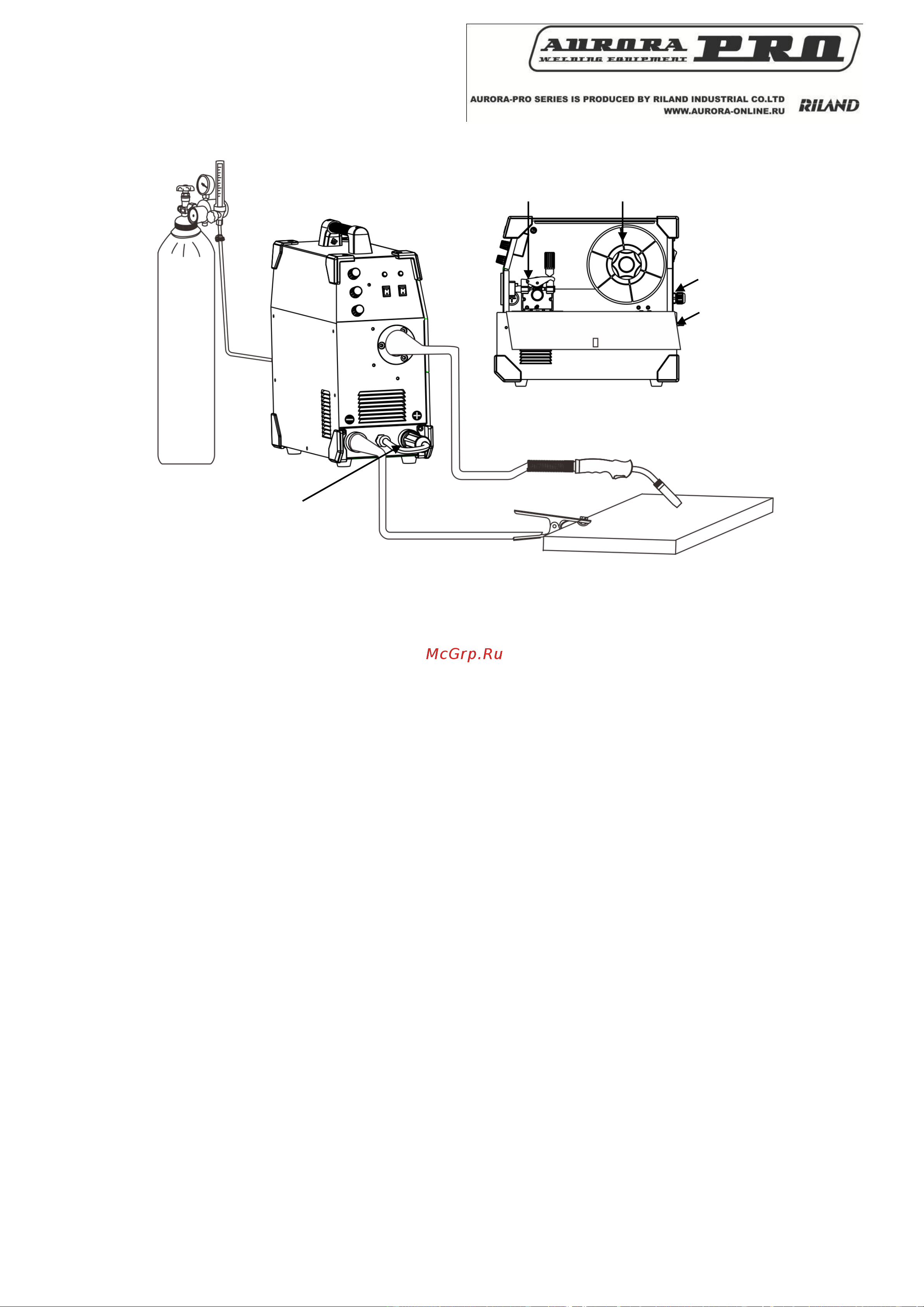

Рис.1 Схема подключения MIG/MAG

1. Подсоедините газовый баллон к редуктору. Выберете соответствующий защитный газ.

2. Вставьте катушку в аппарат. Выберете соответствующую сварочную проволоку.

3. Выберете подающий ролик, подходящий для плавного вылета проволоки.

4. Ослабьте натяжные винты подающего механизма и вставьте проволоку. Закрепите ролики и

убедитесь, что проволока не заедает. Так как если проволока будет перетянута, это может привести

некачественной подачи и быстрой поломки компонентов подачи.

5. Убедитесь, что кабель, электрододержатель и соединительный разъем надёжно соединены.

Вставьте соединительный разъем обратного кабеля в минусовой контакт и закрепите его, вращая по

часовой стрелке.

 Обратите внимание на подключение контактов, сварочные инверторы ручной дуговой сварки

имеют два способа подключения. Для прочного подключения контактов лучше всего сделать

на прямую полярность.

 Прямая полярность: держатель электрода подключается к минусовому контакту (-), а

изделие к плюсовому (+).

 Обратная полярность: держатель электрода подключается к плюсовому контакту (+), а

изделие к минусовому (-).

Подсоединяйте аппарат только к подходящей по номиналу сети. Рекомендуется проверка сетевого

напряжения с помощью вольтметра на соответствие требованиям раздела «Основные

характеристики» непосредственно во время сварки.

Газовый

баллон

Катушка с проволокой

Механизм подачи

проволоки

Источник питания

Впуск газа

Сварочная горелка MIG

Изделие

Зажим на

массу

Переключатель

полярности

Вид сбоку
