СЕРИЯ СИБВАТТ 3хх(М)/АБМС.ИС0.030.100 РЭ/ v1.0 /03.08.2023

СИБКОНТАКТ

Дистанционное управление при помощи сухого контакта

6.6

При необходимости удаленного управления включением/отключением инвертора, помимо

кнопки включения, на инверторе предусмотрена клеммная колодка дистанционного управления.

Тип колодки – «MSTB 2,5/2-G-5,08». Тип ответной части – «MSTB 2,5/2-ST-5,08»

(«KLS2-EDK-5.08-02P»).

Логика управления инвертором приведена в таблице 4.

Таблица 4

Положение кнопки

включения

Контакты клеммной колодки

дистанционного управления

Состояние инвертора

«Откл»

Разомкнуты

Отключен

«Вкл»

Разомкнуты

Включен

Не имеет значения

Замкнуты

Включен

Для управления может использоваться переключатель типа «сухой контакт», например,

двухпозиционный переключатель или контактная группа электромагнитного реле (рис. 9).

Рекомендуемые параметры при выборе переключателя: рабочее напряжение

переключателя – от 35 В, ток через контакты переключателя – от 5 мА.

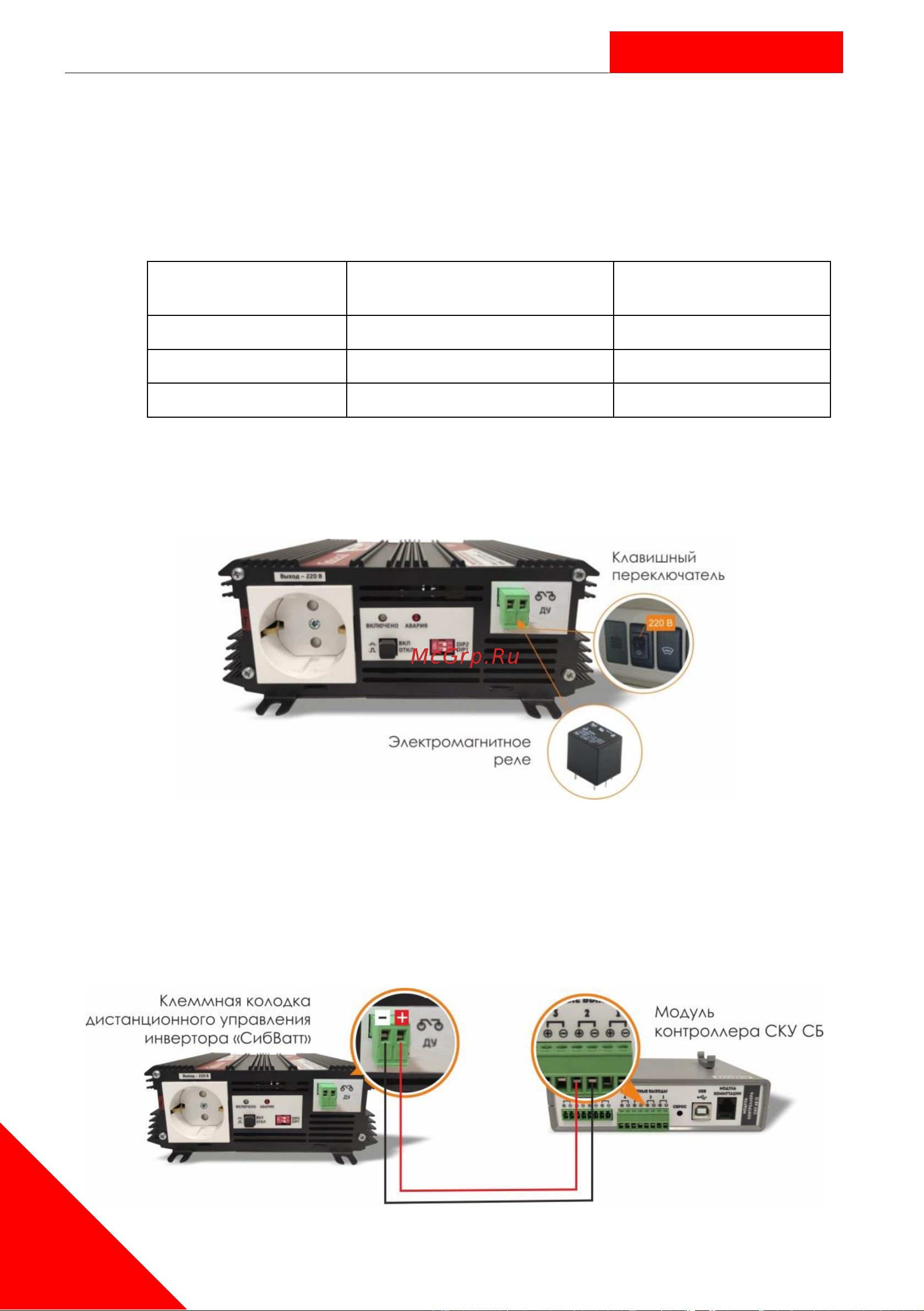

Рисунок 9 – Схема дистанционного включения инвертора

Дистанционное управление при помощи СКУ АБ

6.7

Также, дистанционное управление инвертором возможно при помощи модуля

контроллера системы контроля и управления Li-ion аккумуляторами СКУ АБ. В этом случае,

клеммная колодка дистанционного управления инвертора должна быть подключена к дискретному

выходу «DOUT2» модуля контроллера СКУ АБ, как показано на рисунке 10 (для правильной

работы необходимо соблюдать полярность при подключении).

Рисунок 10 – Схема подключения к модулю контроллера СКУ АБ
