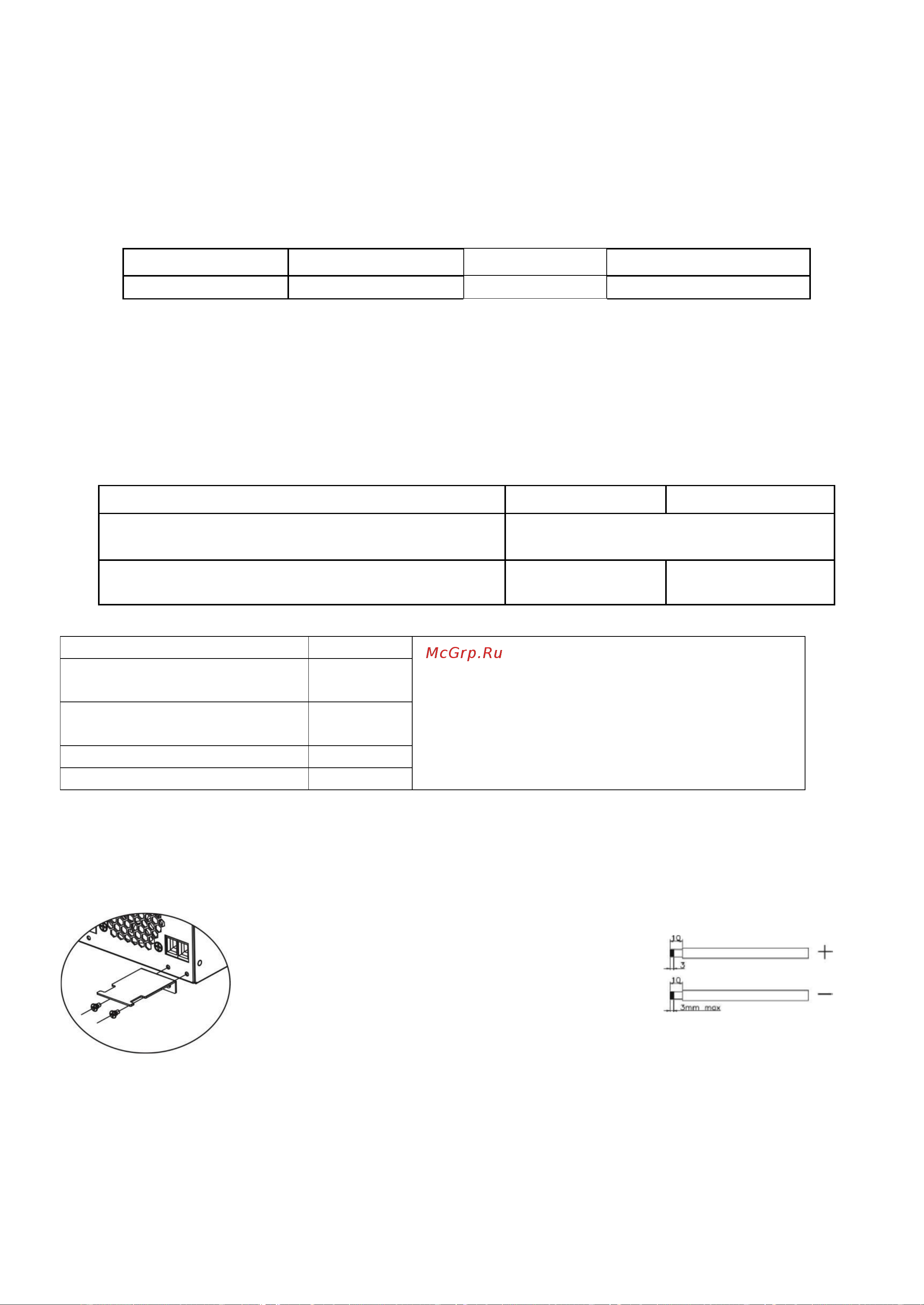

9
ПОДКЛЮЧЕНИЕ ФОТОЭЛЕКТРИЧЕСКОГО МОДУЛЯ
ПРЕДУПРЕЖДЕНИЕ: Перед подключением к фотоэлектрическим модулям, пожалуйста,
установите отдельный предохранитель постоянного тока между инвертором и фотоэлектрическими
модулями.
ВНИМАНИЕ! К подключению оборудования допускается только квалифицированный персонал.
ВНИМАНИЕ! Для безопасной и эффективной работы системы при подключении
фотоэлектрического модуля важно использовать кабель надлежащих технических характеристик.
Чтобы снизить риск получения травмы, используйте кабель рекомендованного размера (см. ниже).
Модель
Размер провода
Кабель (мм
2
)
Момент затяжки
1 кВА/3 кВА
1х8 AWG
10
1.6 Нм
Выбор фотоэлектрических модулей:
При выборе подходящих фотоэлектрических модулей, пожалуйста, обратите внимание на следующее:
1. Напряжение разомкнутой цепи (Voc(англ) или Uxx(рус)) фотоэлектрических модулей не
превышает максимальное напряжение разомкнутой цепи фотоэлектрической системы
инвертора.
2. Напряжение разомкнутой цепи (Voc(англ) или Uxx(рус)) фотоэлектрических модулей должно
быть выше минимального напряжения аккумулятора.
МОДЕЛЬ ИНВЕРТОРА
1 кВА
3 кВА
Максимальное напряжение разомкнутой цепи
фотоэлектрической системы
102 В пост. тока (макс.)
Диапазон напряжения контроллера МРРТ
фотоэлектрической системы
15~80 В пост. тока
30~80 В пост. тока
Рассмотрим систему на примере модуля Delta SM 250-24 M.
250 Вт
1 кВА: два модуля, соединенных
последовательно
3 кВА: два модуля, соединенных
последовательно и две параллели
30,5 В
8,21 А
37,3 В
8,74 А
Пожалуйста, подключайте фотоэлектрический модуль в следующем порядке:
1. Снимите 10 мм изоляции на проводах (+) и (-).
2. Рекомендуется обжать на концах проводов цилиндрические контактные наконечники
специальным обжимным инструментом.
3. Закрепите вспомогательную пластину из комплекта на инверторе, как показано на рисунке ниже.
4. Проверьте правильность полярности подключения соединительного кабеля от
фотоэлектрических модулей и фотоэлектрических входных разъемов. Затем подключите (+)
соединительного кабеля к (+) входного разъема фотоэлектрического элемента, а (-)
соединительного кабеля к (-) входного разъема фотоэлектрического элемента, соответственно.
Плотно закрутите клеммные винты по часовой стрелке.
Компания «Реалсолар», Санкт-Петербург, Октябрьская наб., д. 104, к. 1, лит. П
www.realsolar.ru +7911-921-52-96
