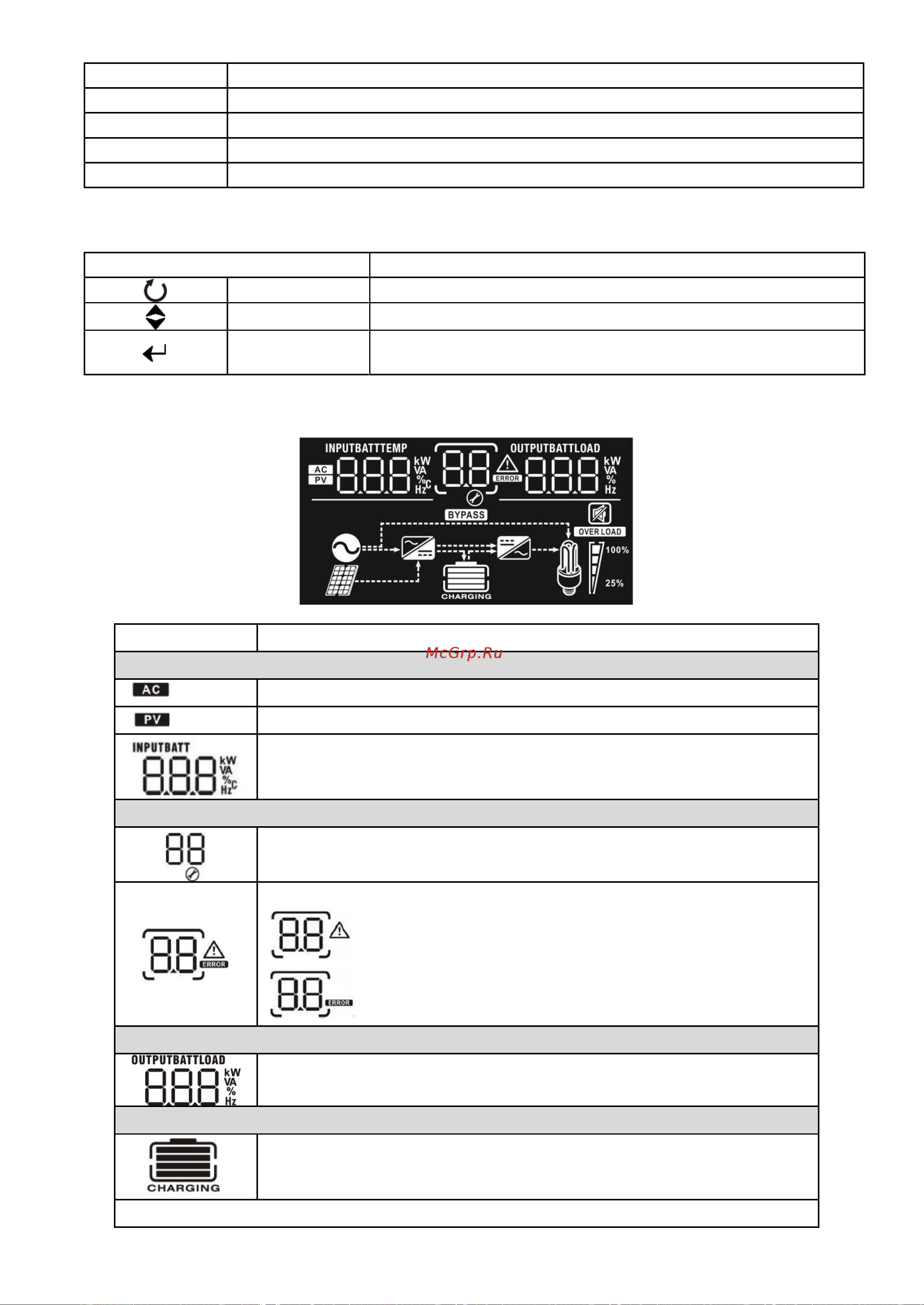

ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ НА ЖК-ЭКРАНЕ

Иконка

Описание

Информация об источнике питания на входе

Обозначает вход переменного тока

Обозначает вход фотоэлектрического модуля

Напряжение и частота тока на входе, напряжение на клеммах

фотоэлектрического модуля, мощность заряда и напряжение на

клеммах аккумулятора

Настройка программы и индикация неисправности

Индикация нахождения в режиме настройки программ

Индикация предупреждений и ошибок

Предупреждение: мигает код предупреждения

Ошибка: горит код ошибки

Информация о параметрах выходного сигнала

Напряжение и частота на выходе, процент нагрузки, нагрузка в ВА,

нагрузка в кВт и ток разряда

Информация о состоянии аккумулятора

Индикация уровня заряда аккумулятора в диапазонах 0-24%,

25-49%, 50-74% и 75-100% в режиме работы от аккумулятора и

состояние заряда в режиме работы от сети.

В режиме работы от сети данный символ отображает статус заряда аккумулятора

Функции кнопок для модели 3 кВА

Кнопка

Описание

ESC

Выход из режима настройки

Возврат к предыдущей позиции выбора

DOWN

Переход к следующей позиции выбора

ENTER

Подтверждение выбора в режиме настройки или вход в режим настройки

Функции кнопок для модели 1 кВА

Кнопка

Описание

ESC

Выход из режима настройки

SCROLL

Переход к следующей позиции выбора

ENTER

Подтверждение выбора в режиме настройки или вход в

режим настройки
