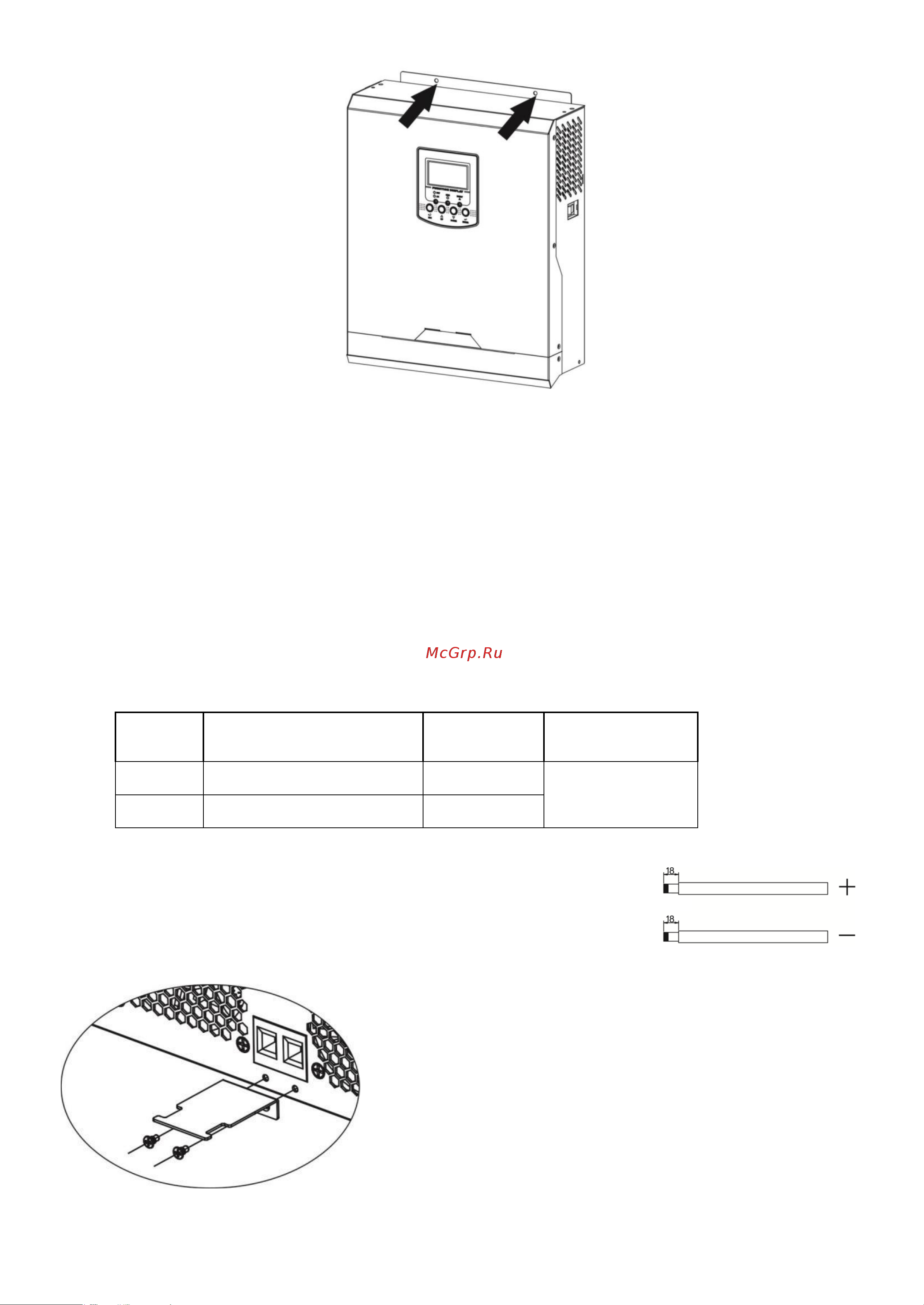

Инвертор крепится на два винта М4 или М5.

ПОДКЛЮЧЕНИЕ АККУМУЛЯТОРА

ПРЕДУПРЕЖДЕНИЕ: Для обеспечения безопасной работы и соблюдения нормативных

требований рекомендуется установить отдельный предохранитель от перегрузки по постоянному

току или устройство отключения между аккумулятором и инвертором. В некоторых случаях

устройство отключения может не требоваться, однако предохранитель от перегрузки по току должен

быть установлен. В соответствии с таблицей ниже подберите необходимый предохранитель или

выключатель в зависимости от силы тока.

ВНИМАНИЕ! К подключению оборудования допускается только квалифицированный персонал.

ВНИМАНИЕ! Для безопасной и эффективной работы системы важно использовать

соответствующий кабель подключения аккумулятора. Чтобы снизить риск получения травмы,

используйте кабель и клеммы рекомендуемых размеров (см. ниже).

Рекомендуемые размеры кабеля аккумулятора и клеммы:

Модель

Размер провода

Кабель (мм

)

Момент затяжки

1 кВА

1*4AWG (25 мм

)

2 Нм

3 кВА

1*2AWG (35 мм

)

Рекомендуемый порядок подключения аккумуляторов:

1. Удалите 18 мм изоляционного слоя с проводников «+» и «-».

2. Рекомендуется обжать на концах проводов цилиндрические

контактные наконечники специальным обжимным инструментом.

3. Закрепите вспомогательную пластину из комплекта на инверторе,

как показано на рисунке ниже.
