7
ПОДКЛЮЧЕНИЕ ВХОДА/ВЫХОДА ПЕРЕМЕННОГО ТОКА
ПРЕДУПРЕЖДЕНИЕ!! Перед подключением к источнику переменного тока, пожалуйста,
установите отдельный прерыватель переменного тока между инвертором и источником питания.
Это обеспечит надежное отключение инвертора во время технического обслуживания и полную
защиту от перегрузки на входе. Для модели 1 кВА рекомендуется выключатель переменного тока
10A, для модели 3 кВА - 32A.
ПРЕДУПРЕЖДЕНИЕ!! Есть две клеммные колодки с маркировкой «IN» и «OUT». Пожалуйста, НЕ
перепутайте входные и выходные разъемы.
ВНИМАНИЕ! К подключению оборудования допускается только квалифицированный персонал.
ВНИМАНИЕ! Для безопасной и эффективной работы системы важно для подключения к источнику
переменного тока использовать кабель надлежащих технических характеристик. Для снижения риска
получения травмы, используйте кабель рекомендованного размера (см. ниже).
Рекомендации по кабелю подключения к источнику переменного тока
Модель
Размер провода
Кабель (мм
2
)
Момент затяжки
1 кВА
16 AWG
1,5
0.6 Нм
3 кВА
12 AWG
4
1.2 Нм

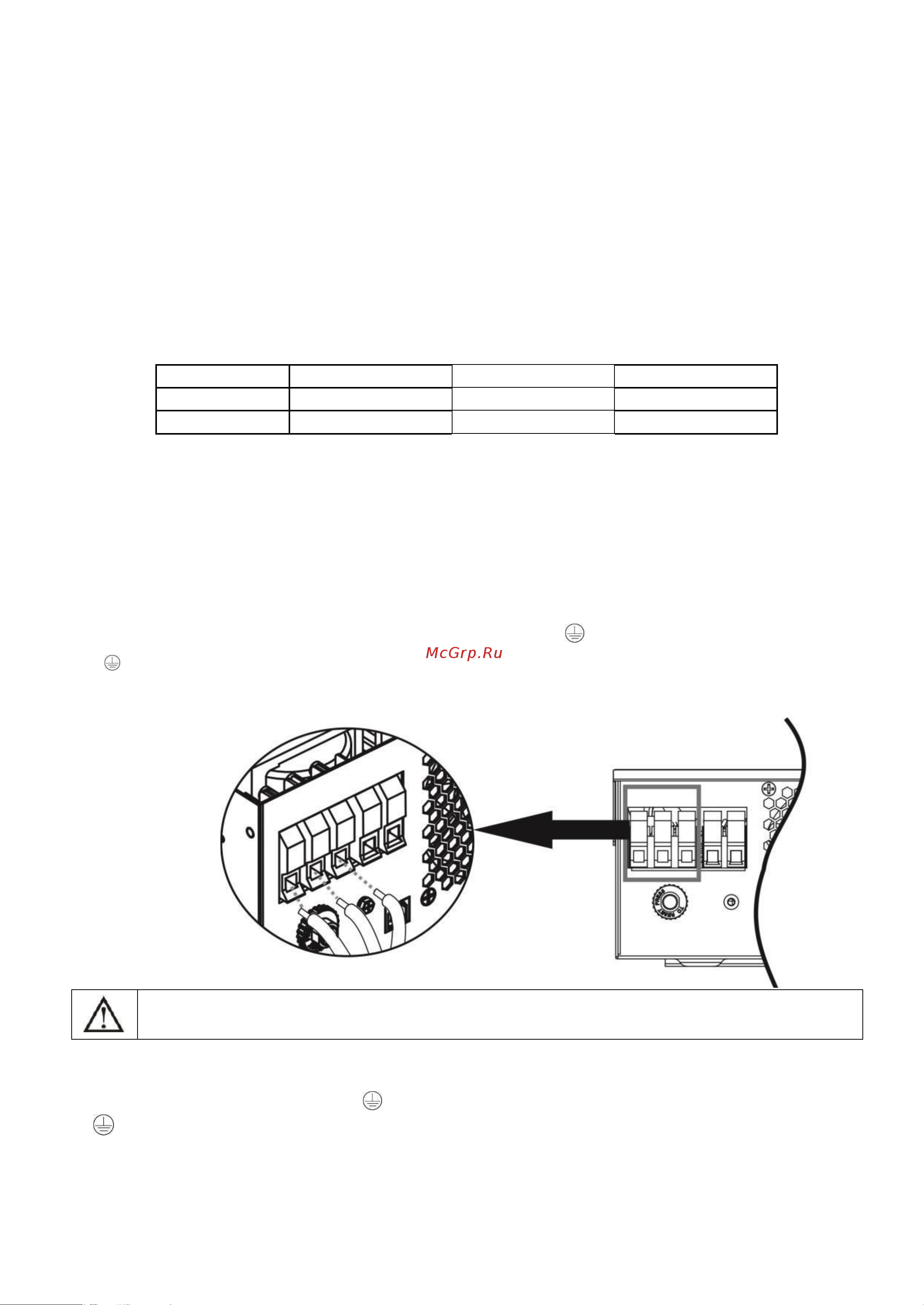

Рекомендуемый порядок подключения входа / выхода переменного тока:
1. Перед подключением к входу / выходу переменного тока сначала убедитесь, что цепь
постоянного тока разомкнута с помощью устройства защиты или разъединителя.
2. Снимите 10 мм оболочки на проводах. Затем снимите 3 мм изоляции на фазном L и нейтральном
N проводниках.
3. Для модели 1 кВА для подключения источника сетевого питания просто подключите сетевой кабель.
Для модели 3 кВА подключите входные провода переменного тока в соответствии с
полярностью, указанной на клеммной колодке, и затяните клеммные винты. В первую очередь
обязательно подключите провод защитного заземления РЕ .
→Заземление (желто-зеленый)
L →Фаза (коричневый или черный)
N →Нейтраль (синий)
ПРЕДУПРЕЖДЕНИЕ:
Перед подключением кабеля убедитесь, что источника питания переменного тока отключен.
4. Затем подключите провода выхода переменного тока в соответствии с полярностью, указанной
на клеммной колодке, и затяните клеммные винты. В первую очередь обязательно подключите
провод защитного заземления РЕ .
→Заземление (желто-зеленый)
L→Фаза (коричневый или черный)
N→ Нейтраль (синий)
Компания «Реалсолар», Санкт-Петербург, Октябрьская наб., д. 104, к. 1, лит. П
www.realsolar.ru +7911-921-52-96
