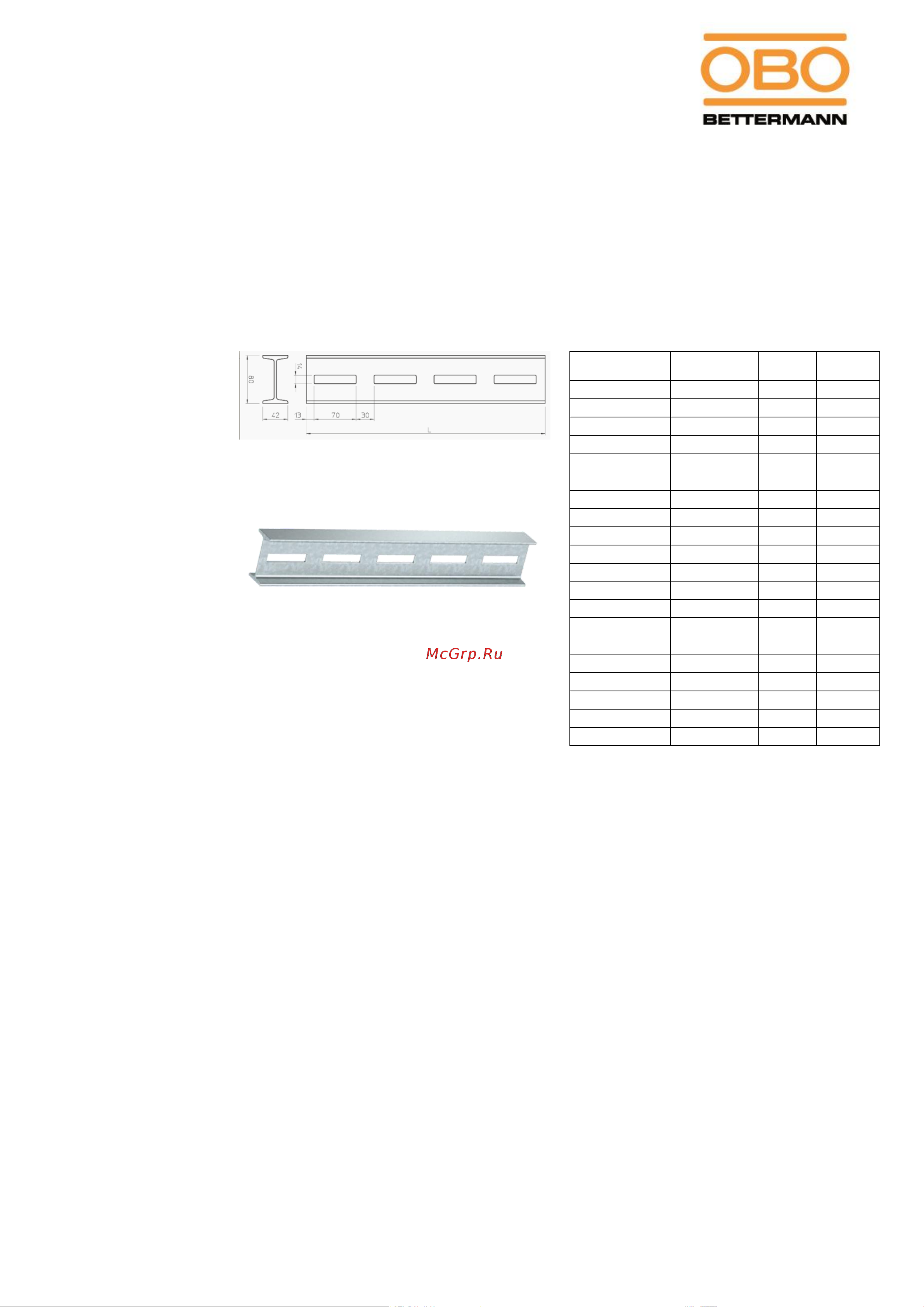

ТЕХНИЧЕСКИЙ ПАСПОРТ

I-образная профильная рейка

Описание продукции

1.1.

Тип

IS 8 30 FT, IS 8 40 FT, IS 8 50 FT, IS 8 60 FT, IS 8 70 FT, IS 8 80 FT, IS 8 90 FT,

IS 8 100 FT, IS 8 110 FT, IS 8 120 FT, IS 8 130 FT, IS 8 140 FT, IS 8 150 FT, IS 8 160 FT,

IS 8 170 FT, IS 8 180 FT, IS 8 190 FT, IS 8 200 FT, IS 8 300 FT, IS 8 600 FT

1.2.

Артикул №

6337031, 6337058, 6337066, 6337074, 6337082, 6337090, 6337104, 6337112, 6337120,

6337139, 6337147, 6337155, 6337163, 6337171, 6337198, 6337201, 6337228, 6337236,

6337244, 6337252

1.3.

Размер

Тип

Артикул

Длина

мм

Вес

кг/шт

IS 8 30 FT

6337 03 1

300

25,50

IS 8 40 FT

6337 05 8

400

31,90

IS 8 50 FT

6337 06 6

500

36,45

IS 8 60 FT

6337 07 4

600

40,60

IS 8 70 FT

6337 08 2

700

44,60

IS 8 80 FT

6337 09 0

800

48,95

IS 8 90 FT

6337 10 4

900

52,55

IS 8 100 FT

6337 11 2

1000

56,40

IS 8 110 FT

6337 12 0

1100

60,75

IS 8 120 FT

6337 13 9

1200

64,80

IS 8 130 FT

6337 14 7

1300

69,80

IS 8 140 FT

6337 15 5

1400

73,85

IS 8 150 FT

6337 16 3

1500

78,00

IS 8 160 FT

6337 17 1

1600

85,80

IS 8 170 FT

6337 19 8

1700

90,10

IS 8 180 FT

6337 20 1

1800

94,40

IS 8 190 FT

6337 22 8

1900

98,80

IS 8 200 FT

6337 23 6

2000

103,00

IS 8 300 FT

6337 24 4

3000

135,80

IS 8 600 FT

6337 25 2

6000

275,65

1.4.

Фото

Техническое описание

I-образная профильная рейка, предназначена для реализации сложных участков кабельных трасс, где

предусмотрены высокие нагрузки и большие расстояния между опорами. Система I-образных стоек

соответствует всем требованиям, предъявляемым к монтажным системам для больших нагрузок, благодаря

большим значениям несущей способности всех конструктивных элементов системы.

Комбинация I-образной рейки с опорными кронштейнами AS 15, AS 30 и AS 55 является

сбалансированной системой, в пределах которой возможно плавное регулирование высоты.

Защитное цинковое покрытие I-образной профильной рейки FT – реализовано согласно DIN EN ISO 1461,

методом горячего цинкования (толщина покрытия с одной стороны не менее 60 мкм, что эквивалентно 350-

420 граммам на м2 поверхности). Готовые изделия погружаются в ванну с расплавом цинка, причем их

поверхность и все стыки покрываются однородным слоем цинка. Оцинкованные таким образом детали

имеют, при одинаковом атмосферном воздействии, более продолжительный срок защиты, а также лучше

защищены от слабой химической нагрузки, морского и городского воздуха и других атмосферных явлений.

Защитное цинковое покрытие OBO Bettermann типа FT при эксплуатации в зоне С3 по классификации

категорий коррозионного действия согласно DIN EN ISO 12944, т.е. в зонах со средним расходом цинка от

0,7 до 2,1 мкм/год будет эффективно противостоять коррозии не менее 30 лет.

Технические характеристики

3.1.

Тип изделия

IS 8 30 FT, IS 8 40 FT, IS 8 50 FT, IS 8 60 FT, IS 8 70 FT,

IS 8 80 FT, IS 8 90 FT, IS 8 100 FT, IS 8 110 FT, IS 8 120 FT,

IS 8 130 FT, IS 8 140 FT, IS 8 150 FT, IS 8 160 FT,

IS 8 170 FT, IS 8 180 FT, IS 8 190 FT, IS 8 200 FT,

IS 8 300 FT, IS 8 600 FT

3.2.

Тип защитного покрытия

FT – оцинковка методом горячего погружения. Толщина

цинкового покрытия не менее 60 мкм.

3.3.

Нагрузочные характеристики на дюбели для стойки IS 8
