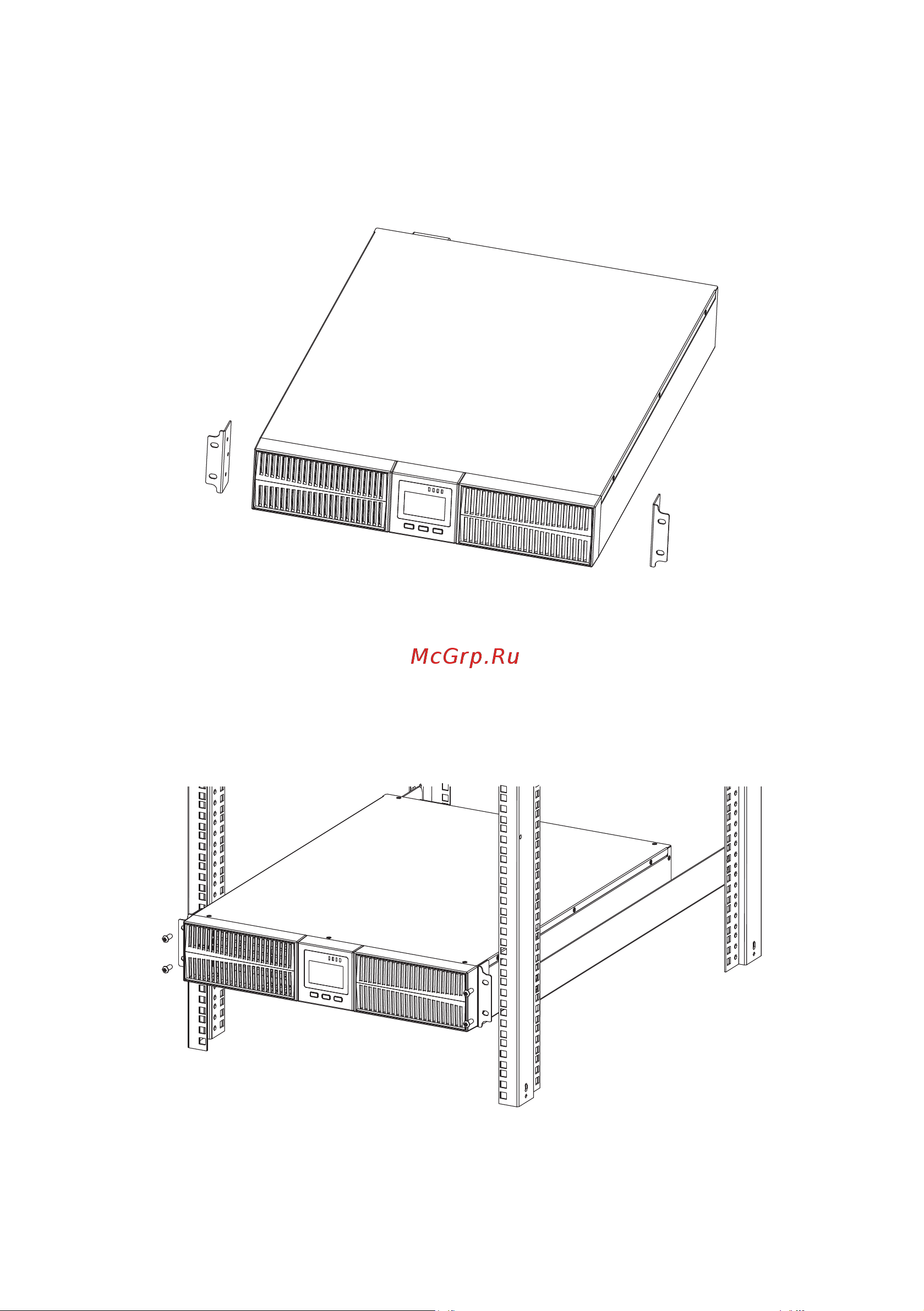

Рисунок 11 – Вариант установки монтажных скоб

Рисунок 12 – Вариант установки ИБП в стойку

3.5.2 Установка в стойку

• В целях безопасной эксплуатации ИБП и удобства монтажа батарейные отсеки должны

устанавливаться первыми и строго под ИБП.

• В комплекте поставки к ИБП и батарейным отсекам поставляются монтажные скобы для

фиксации оборудования в шкафу.

• Установите скобы с обеих сторон ИБП и батарейного отсека (винты M4 идут в комплекте).

• ИБП устанавливается на монтажный комплект (направляющие) SW900PRO-MKit (в ком-

плект поставки не входит). Установите ИБП на направляющие и зафиксируйте ИБП с фаса-

да винтами к стойке (рисунок 12).
