5 РЕЖИМЫ РАБОТЫ ИБП. СВЕТОДИОДНАЯ ПАНЕЛЬ

ИБП в режиме байпаса

ИБП в режиме инвертора (нормальный режим)

Горит светодиод байпаса.

Примечание: В режиме байпаса ИБП не защищает оборудование.

Горит зеленый светодиод. Параметры входного питания в допустимых

пределах.

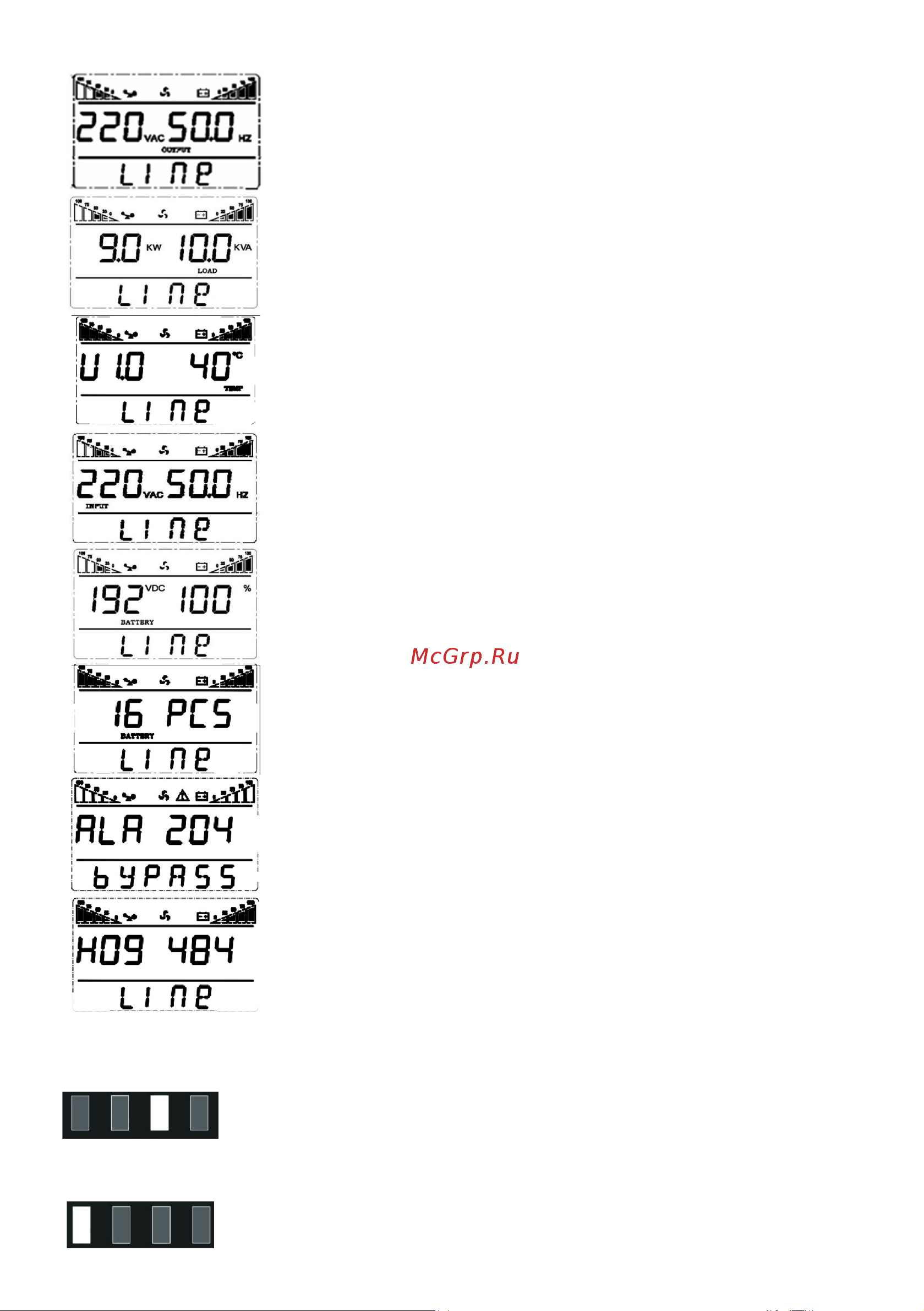

Выход

На экране ИБП отображаются напряжение и частота на выходе

ИБП. На рисунке выходное напряжение 220В, выходная частота

50Гц.

Нагрузка

Отображаются значения активной мощности 9кВт и полной мощ-

ности 10,0кВА подключенной нагрузки.

Версия ПО и температура

Отображается значение версии программного обеспечения и рабо-

чая температура. На рисунке версия ПО U1.0 и максимальная рабо-

чая температура 40˚С.

Вход

На экране отображаются напряжение и частота на входе ИБП.

На рисунке входное напряжение 220В, входная частота 50Гц.

Батарея

На экране отображаются напряжение на шине постоянного тока

и уровень заряда батарей в процентах. На рисунке напряжение

на шине постоянного тока 192В и уровень заряда батарей 100%.

Батарея

На дисплее отображается количество аккумуляторных батарей 12В.

Предупреждение

На экране показан цифровой код проблемы в работе ИБП.

Журнал событий.

H09 – номер события, 484 – цифровой код события (только для спе-

циализированного персонала).
