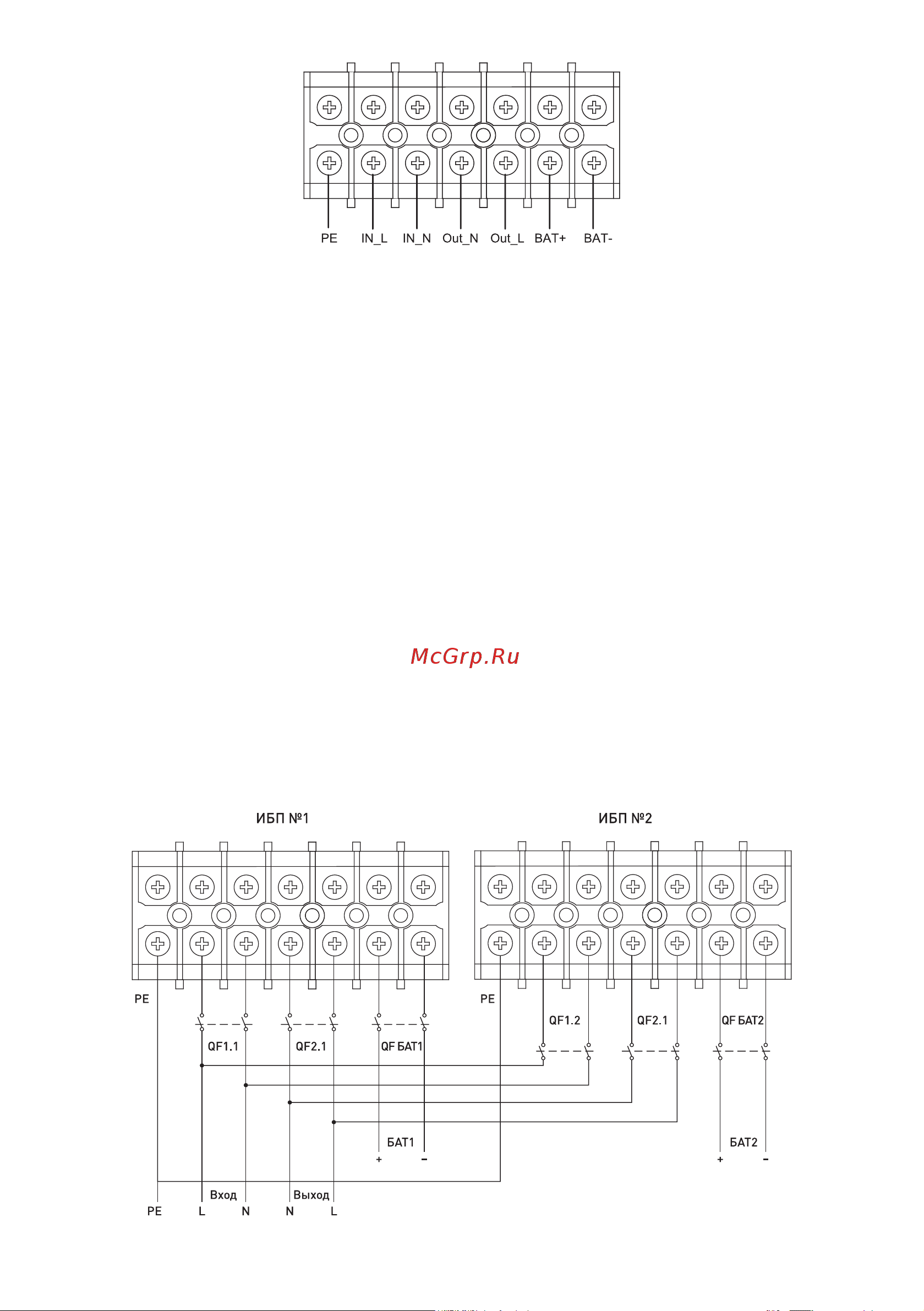

Рисунок 3 – Клеммная колодка ИБП

Рисунок 4 – Схема параллельного подключения ИБП 1:1

Подключение ИБП осуществляется в соответствии со следующими обозначениями клемм на

клеммной колодке:

PE – провод заземления;

IN_L – фазный провод входного напряжения;

IN_N – нейтральный провод входного напряжения;

Out_N – нейтральный провод выходного напряжения;

Out_L – фазный провод выходного напряжения;

BAT+ – провод «+» внешнего аккумуляторного модуля;

BAT- – провод «-» внешнего аккумуляторного модуля.

Клеммы BAT+ и BAT- используются для подключения внешних аккумуляторных батарей. Бо-

лее подробно информация о подключении внешних аккумуляторных батарей представлена

в пункте 3.4 настоящего руководства.

3.4 ПАРАЛЛЕЛЬНОЕ ПОДКЛЮЧЕНИЕ ИБП

• Для параллельной работы необходимо наличие у ИБП плат параллельной работы (опция).

• В параллель можно подключить до 4х ИБП одной мощности.

• Для каждого ИБП должен быть присвоен свой уникальный ID номер.

• ИБП по управлению объединяются между собой стандартными кабелями.

• Длина кабелей управления не должна превышать 3 м.

• Рекомендуемая длина кабелей питания нагрузки с ИБП не должна превышать 20 м.

• Разница в длине между проводами входа и выхода каждого ИБП должна быть не более 10%.

• Каждый ИБП должен иметь собственную аккумуляторную батарею.
