Контакт Назначение

PIN1 Замкнуто: Неисправность ИБП

PIN2 Замкнуто: Сигнал тревоги

PINЗ Земля

PIN4 Удаленное отключение

PIN5 Общий

PIN6 Замкнуто: Режим статического байпаса

PIN7 Замкнуто: Низкий заряд батарей

PIN8

Замкнуто: Нормальный режим

Разомкнуто: Режим статического байпаса

PIN9 Замкнуто: Нет входного напряжения

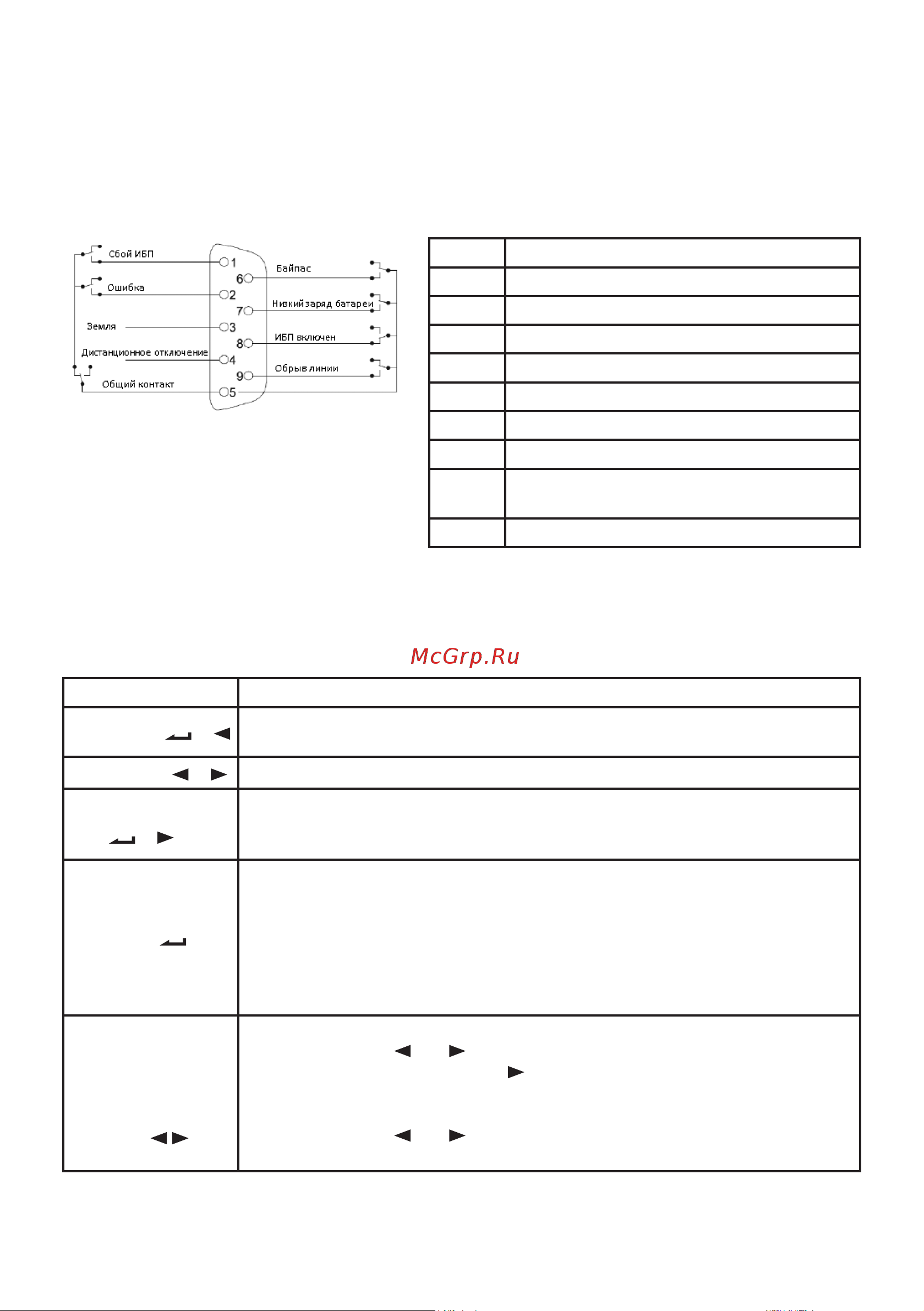

Карта сухих контактов AS400 (опция)

Карта AS400 предназначена для преобразования внутренних сигналов ИБП в сигналы интер-

фейса «Сухие контакты» с гальванической развязкой. Карта обеспечивает передачу от ИБП

аварийных сигналов, а также информацию о режиме работы ИБП. Кроме этого на карте реа-

лизовано дополнительное аварийное отключение, которое работает параллельно с основным

интерфейсом ЕРО на задней панели ИБП. В таблице ниже представлено назначение контак-

тов карты.

Кнопка Функция

Включение +

Нажмите 2 кнопки и удерживайте до звукового сигнала для включения

ИБП

Отключения

Нажмите 2 и удерживайте до звукового сигнала для отключения ИБП

Тест/отключить

звук

Нажмите и удерживайте 2 кнопки более 1 секунды для до звукового сигнала:

• В нормальном режиме работы запуск самодиагностики

• отключения звука в режиме работы от батареи или при ошибке

Настройки

В обычном режиме:

• Нажмите и удерживайте более 2 секунд до звукового сигнала для входа

в настройки

В режиме настройки:

• Нажмите на кнопку в течении 0,5-2 секунды для настраивания данного

параметра

• Нажмите и удерживайте кнопку более 2 секунд для выхода из настроек.

Кнопки переклю-

чения

Просмотр пара-

метров, выбор

значений

В обычном режиме:

• Нажмите кнопку или для переключения параметров на дисплее

• Нажмите и удерживайте кнопку более 2 секунд до звукового сигнала для

автоматического переключения параметров на дисплее с задержкой в 2 c.

В режиме настройки:

• Нажмите кнопку или или в течении 1,5-2 секунд для выбора вариан-

та настройки

5 ПАНЕЛЬ УПРАВЛЕНИЯ И ОСНОВНЫЕ ОПЕРАЦИИ

5.1 КЛАВИШИ УПРАВЛЕНИЯ
