2.3. Подключение ИБП

Шаг 1: Подключение входа к ИБП

Подключите И БП только к двухполюсной трехпроводной заземленной розетке. Избегайте

использования удлинителей. Входной кабель есть в комплекте.

⚫ Для моделей на 208/220/230/240 В переменного тока: шнур питания входит в комплект

поставки ИБП.

Шаг 2: Выходное соединение ИБП

⚫ Для выходных разъемов просто подключите устройства к розеткам.

⚫ Для входа или выхода клеммного типа выполните следующие шаги для конфигурации

проводки::

a) Снимите маленькую крышку клеммной колодки

b) Рекомендуется использовать кабели питания AWG14 или 2,1 мм2 для 3 кВА (модели

208/220/230/240 В переменного тока).

c) После завершения настройки проводки проверьте, надежно ли закреплены провода.

d) Установите маленькую крышку обратно на заднюю панель.

Шаг 3: Подключение коммуникаций

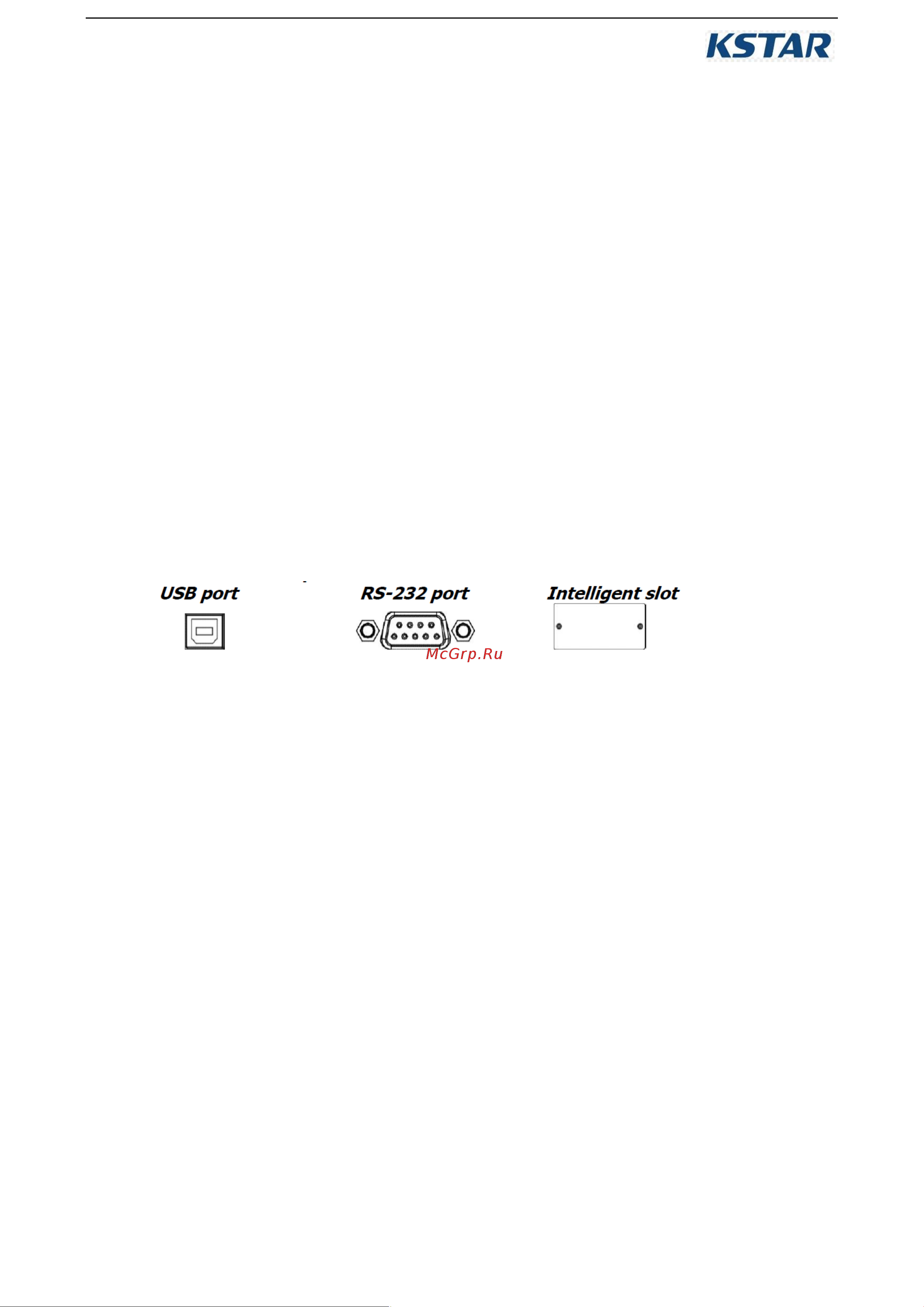

Коммуникационные порты:

Что бы осуществлять удаленное управление и мониторинг ИБП оснащен тремя типами

коммуникационных портов - USB, RS-232 и slot. USB и RS-232 используются для

подключения к ПК на прямую и не могут работать одновременно. lntelegent slot (порт

расширения) используется для установки опциональных карт, таких как SNMP и сухие

контакты.

С установленным программным обеспечением для мониторинга вы можете запланировать

и осуществлять выключение/запуск ИБП и контролировать состояние ИБП через ПК.

Шаг 4: Включите ИБП

Нажмите на кнопку ”ON” на передней панели в течение двух секунд для включения ИБГ],

Примечание: батарея полностью заряжается в течение первых пяти часов нормальной

работы. Не ожидайте полной зарядки аккумулятора в течение начального периода зарядки.

Шаг 5: Установка программного обеспечения

Для оптимальной защиты компьютерной системы используйте программное обеспечение

для мониторинга. Все необходимое ПО вы можете найти на диске в комплекте с ИБП.

ШАГ 6: Подключение внешних батарей
