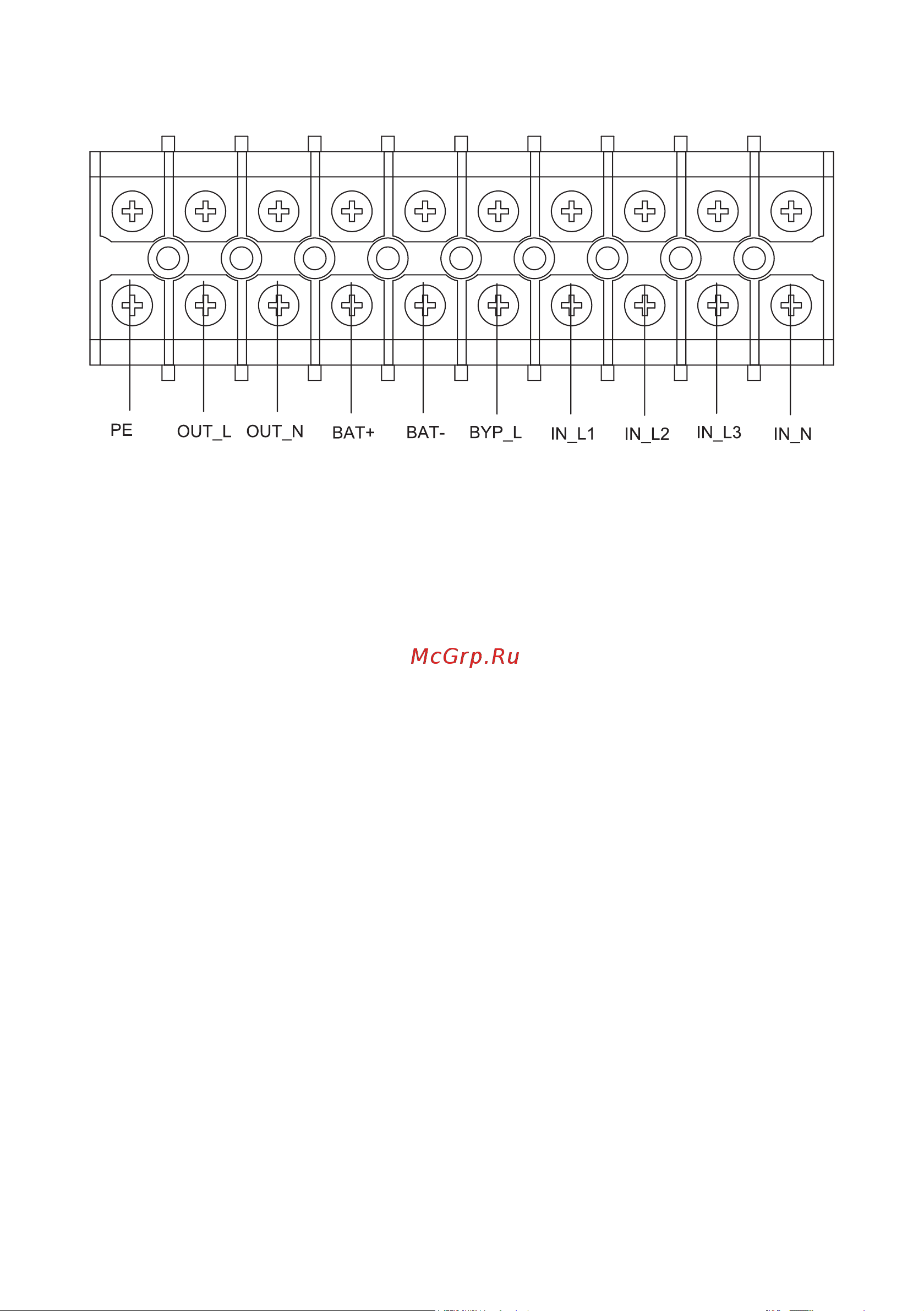

Рисунок 4 – Клеммная колодка ИБП 10кВА вариант подключения 3:1

Клеммы BAT+ и BAT- используются для подключения внешних аккумуляторных батарей. Бо-

лее подробно информация о подключении внешних аккумуляторных батарей представлена

в пункте 3.4 настоящего руководства.

PE – провод заземления;

IN_L1, IN_L2, IN_L3 – фазные провода питающей сети;

IN_N – нейтральный провод питающей сети;

Out_N – нейтральный провод выходного напряжения;

Out_L – фазный провод выходного напряжения;

BAT+ – провод «+» внешнего аккумуляторного модуля;

BAT- – провод «-» внешнего аккумуляторного модуля;

BYP_L – провод питания байпаса.

ВНИМАНИЕ!

После подключения ИБП еще раз внимательно проверьте правильность и надежность всех

электрических соединений.

3.4 ПОДКЛЮЧЕНИЕ ВНЕШНИХ АККУМУЛЯТОРНЫХ БАТАРЕЙ

3.4.1 Общие рекомендации

В данном разделе изложены рекомендации по подключению внешних аккумуляторных бата-

рей к ИБП, не имеющим встроенных аккумуляторных батарей и рассчитанным на длительное

время автономной работы (маркировка RT). Для ИБП с внутренними батареями (маркировка

RTB) возможно только подключение одного дополнительного стандартного внешнего бата-

рейного модуля с помощью кабеля, идущего в комплекте поставки с блоком батарей. Подклю-

чение дополнительного батарейного модуля производится к клеммам ВАТ+ и ВАТ-.

ВНИМАНИЕ!

Для моделей со встроенными аккумуляторными батареями (RTB) на клеммах ВАТ+ и ВАТ-

присутствует опасное для жизни напряжение, даже когда ИБП полностью выключен. Соблю-

дайте особую осторожность при проведении монтажных работ.

Для источников бесперебойного питания с длительным временем автономной работы (мар-

кировка T), необходимо подключить группу (линейку) батарей, соединенных последовательно.

ИБП может работать от 16 до 20 штук аккумуляторных батарей 12В. По умолчанию (заводские

настройки) ИБП настроен на работу от 16 штук внешних аккумуляторных батарей 12В. Для по-

лучения информации по изменению настроек количества внешних аккумуляторных батарей

обратитесь в техническую поддержку или к поставщику оборудования.

ВНИМАНИЕ!

Напряжение внешнего блока батарей или группы (линейки) батарей должно строго соот-

ветствовать настройкам ИБП. В противном случае оборудование может быть повреждено.
