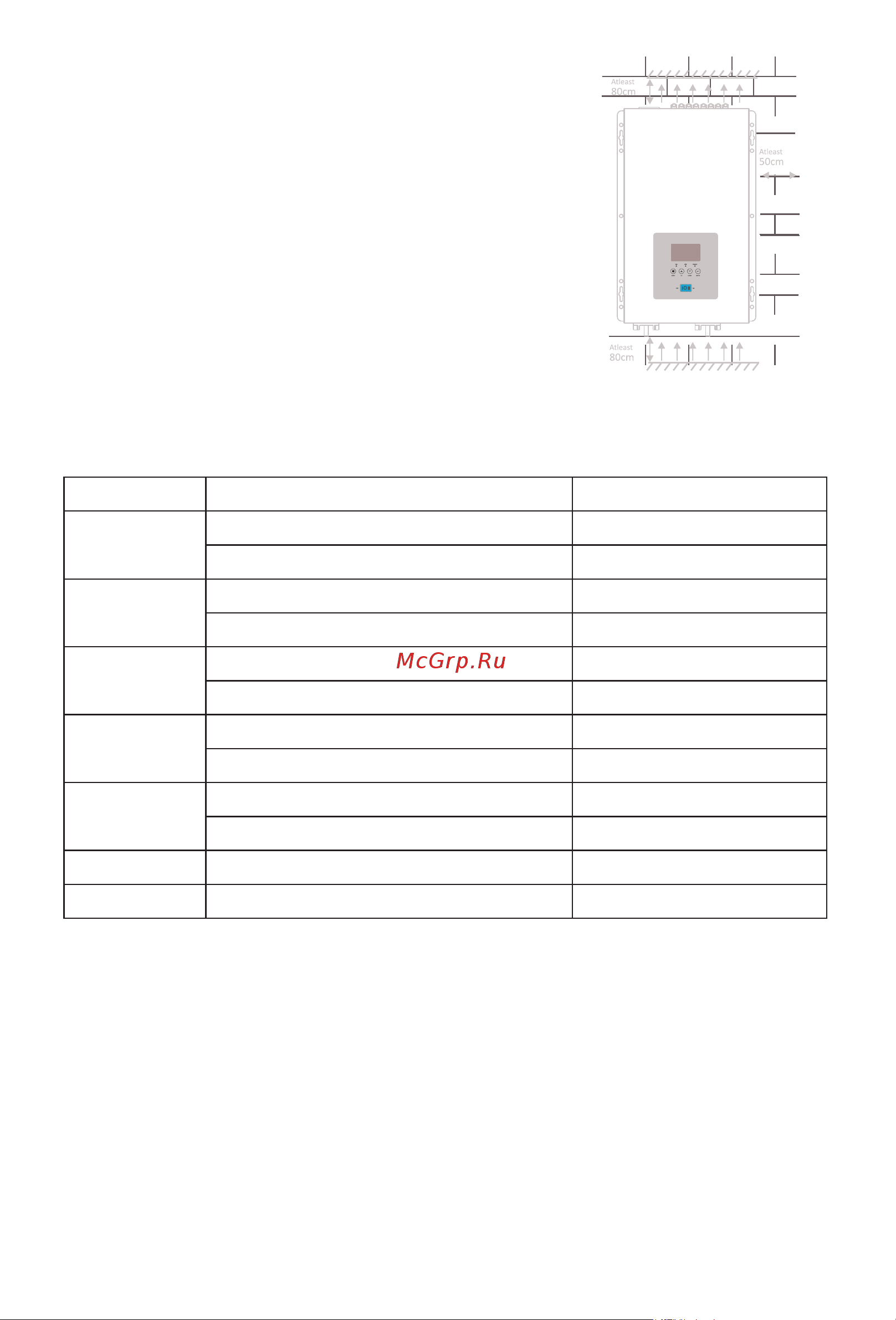

Монтаж устройства
Проверьте следующие пункты перед установкой:
·Установка только на твёрдую негорючую поверхность.
·ЖК дисплей лучше расположить на уровне глаз.
·Для обеспечения достаточной вентиляции, необходимо оставить
50
см с каждой стороны и
80
см
над устройством.
·Температура эксплуатации - от
0
o
C
до
40
o
C
·Рекомендуемая ориентация - вертикально (на рисунке),
эксплуатация в горизонтальном положении на максимальной
мощности требует усиленной вентиляции и температуру в
помещении ниже 35 градусов цельсия.
·Не забудьте предусмотреть место для подсоединения проводов
Модель
Количество батарей (12В)
Минимальное сечение кабеля
1 кВт
1.5 кВт
2 кВт
3 кВт
4 батареи
2 батареи
4 кВт
5 кВт
6 кВт
25 кв.мм (4AWG)
2 батареи
1 батарея
2 батареи
1 батарея
2 батареи
1 батарея
Подключение проводов
DC
Рекомендуется использовать минимальную длину кабеля до батарей (оптимально до 1м).
Используйте следующую таблицу для подбора сечения кабеля.
При длине кабеля более 1м -
необходимо увеличить сечение кабеля пропорционально увеличению длинны.
16 кв.мм (6AWG)
25 кв.мм (4AWG)
16 кв.мм (6AWG)
35 кв.мм (2AWG)
25 кв.мм (4AWG)
35 кв.мм (2AWG)
25 кв.мм (4AWG)
35 кв.мм (3AWG)
35 кв.мм (3AWG)
35 кв.мм (3AWG)
16 кв.мм (6AWG)
4 батареи
2 батареи
4 батареи
4 батареи
При невозможности использовать кабель большого сечения - можно использовать несколько кабелей
меньшего сечения, чтобы сумма их сечений удовлетворяла необходимому значению.
Использование более коротких кабелей с большим сечением увеличивает эффективность всей системы.
Аккумуляторные батареи соединяются в несколько шагов:
Соедините все батареи в цепи дающие необходимое напряжение. Проверьте напряжение указанное на
инверторе, сравните с измеренным на концах каждой цепи.
Соедините батарейный цепи между собой (если их больше одной). Положительные контакты всех цепей
должны быть с одной стороны, отрицательные контакты с другой.
Соедините батарейные выходы инвертора с концами цепи, соблюдая полярность. При первом подключении
возможна искра, связанная с зарядом внутренних ёмкостей инвертора.
Для полной мощности - рекомендуемая ёмкость батарей -
100
Ач
для моделей до 3 кВт,
и
200
Ач
для
моделей выше
4
кВт, плотно затяните все болты (усилие
2-3
Н*м).
-4-
